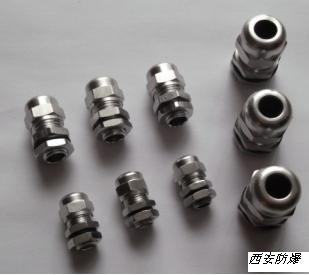

BDM防爆電纜夾緊密封接頭

BDM防爆電纜夾緊密封接頭 防爆管接頭 防爆活接頭

一、適用范圍

性氣體環境1區、2區；
ⅡA、ⅡB、ⅡC級性氣體環境；
石油采煉、儲存、化工、醫藥、及軍事設施等性危險環境；
作為防爆電氣設備的一種配套附件，用于夾緊各種鎧裝或非鎧裝電纜。

二、型號含義

三、產品特點

1、采用優質碳素鋼、不銹鋼或黃銅制成；
2、多種不同型式產品，滿足不用安裝要求；
3、I型產品為塑料材質，適用于增安腔外殼作電纜引入裝置；
4、Ⅸ、Ⅹ、ⅩⅠ、ⅩⅡ型產品可用于夾緊鎧裝電纜；
5、螺紋規格可根據用戶要求特制，如NPT螺紋，英制以及公制等各種非標螺紋。

四、技術參數

執行標準：GB3836.1、GB3836.2、GB3836.3、IEC60079
防護等級：IP 66

五、外形及安裝尺寸

注意事項

1、 定貨時須按照型號含義定貨
2、型產品材質為塑料，無須注明，其他型式的電纜夾緊密封接頭材質按上述型號縮寫；
3、常規供貨產品螺紋型式為管螺紋，如有特殊要求請注明。
4、產品實行一年保修，一年內產品在正常使用情況下出現任何故障由本公司免費維修

BDM防爆電纜夾緊密封接頭是一種防爆電氣線路鋪設附件，主要用于防爆電纜和防爆電器之間的連接，適用于夾持和固定各種類型的鎧裝電纜（BDm9及BDM10型）或非鎧裝電纜BDM11型。
    本產品采用優質碳鋼制作，表面鍍鋅或采用不銹鋼；防爆標志ExeII；防護等級IP65；螺紋規格可根據用戶要求定做；具有安裝便用方便、快捷、適用范圍廣泛、可靠性高的特點。
    適用于1區、2區危險場所，IIA、IIB、IIC類T1-T6組易燃易爆性氣體環境，如煉和石油化學工業、煤礦、油田、天然氣化學工業、工業、化纖工業、油漆工業、肥料工業、各種藥品工業。石油輪和液化的車輛、飛機、經營易燃易爆品的倉庫、電解車間、通訊機裝配車間、要求接頭不生銹、耐磨抗磁的場所等。
    訂購防爆電纜夾緊密封接頭時說明螺紋規格和需求材質。

簡要說明：● 執行標準GB3836.1-2000、GB3836.2-2000、GB3836.3-2000。



詳細介紹：

Ⅰ型：采用工程塑料壓制而成，具有較強的防腐和防水性能，適用于增安型外殼中作電纜引入裝置用。

Ⅰ型
型號 電纜外徑 螺紋長度  長度 防爆標志 防護等級
BMD-ⅠPG7 3~6 7 31 ExeⅡ/DIPA20 IP65
BMD-ⅠPG9 5~8 8 33
BMD-ⅠPG11 5~10 8 35
BMD-ⅠPG13.5 6~12 9 36
BMD-ⅠPG16 10~14 10 42
BMD-ⅠPG21 13~18 10 45
BMD-ⅠPG29 18~25 17 52
BMD-ⅠPG36 22~32 14 60
BMD-ⅠPG42 32~37 13 58
BMD-ⅠPG48 37~44 14 63
BMD-ⅠPG63 44~52 27 88

注：以上僅列舉采用螺紋為PG規格，螺紋規格為公制或管螺紋均可制作。

Ⅱ型：采用優質鋼或不銹鋼制成，機械式電纜夾緊裝置，具有較強的防水性能，適用于增安型外殼中作電纜引入裝置。

Ⅱ型
型號 電纜外徑 長度 防爆標志 防護等級
BMD-Ⅱ G1/2″ 5～10 50 ExeⅡ/DIPA20 IP65
BMD-Ⅱ G3/4″ 10～14 50
BMD-Ⅱ G1″ 14～18 58
BMD-Ⅱ G11/4″ 18～25 64
BMD-Ⅱ G11/2″ 22～32 64
BMD-Ⅱ G2″ 32～44 69
BMD-Ⅱ G21/2″ 44～56 69

注：以上僅列舉采用管螺紋規格，螺紋規格為公制或NPT均可制作，采用不銹鋼請注明。

Ⅲ型：采用黃銅或不銹鋼制成，機械式電纜夾緊，可用于鎧裝電纜夾緊。

Ⅲ型
型號 電纜外徑 螺紋長度 長度 防爆標志 防護等級
出線 進線
BMD-Ⅲ G1/2″S 9 7～13 16 73 ExeⅡ/DIPA20 IP65
BMD-Ⅲ G1/2″ 13 11～17 16 73
BMD-Ⅲ G3/4″S 13 11～17 16 73
BMD-Ⅲ G3/4″ 17 14～23 16 80
BMD-Ⅲ G1″S 17 14～23 20 85
BMD-Ⅲ G1″ 23 19～29 20 85
BMD-Ⅲ G11/4″S 23 19～29 20 85
BMD-Ⅲ G11/4″ 29 22～36 20 96
BMD-Ⅲ G11/2″S 29 22～36 20 96
BMD-Ⅲ G11/2″ 36 29～47 20 100
BMD-Ⅲ G2″S 36 29～47 22 102
BMD-Ⅲ G2″ 46 37～58 22 112
BMD-Ⅲ G21/2″S 46 37～58 22 112
BMD-Ⅲ G21/2″ 61 52～74 22 116
BMD-Ⅲ G3″S 61 52～74 24 120
BMD-Ⅲ G3″ 73 66～87 24 132
BMD-Ⅲ G4″S 73 66～87 24 132
BMD-Ⅲ G4″ 88 78～103 24 134

Ⅳ型：采用優質鋼或不銹鋼制成，機械式夾緊電纜。

Ⅳ型
型號 電纜外徑 長度 防爆標志 防護等級
BMD-Ⅳ G 1/2″ 6.5～11 70 ExdⅡ/DIPA20 IP65
BMD-Ⅳ G 3/4″ 10～16 70
BMD-Ⅳ G1″ 12～19 78
BMD-Ⅳ G11/4″ 15～25 88
BMD-Ⅳ G11/2″ 18～33 88
BMD-Ⅳ G2″ 26～43 92
BMD-Ⅳ G21/2″ 30～50 102
BMD-Ⅳ G3″ 38～57 106
BMD-Ⅳ G4″ 48～80 115

注：以上僅列舉采用管螺紋規格，螺紋規格為公制或NPT均可制作，采用不銹鋼請注明。

Ⅴ型：采用優質鋼或不銹鋼制成，機械式夾緊電纜。

Ⅴ型
型號 電纜外徑 長度 防爆標志 防護等級
BMD-Ⅴ G 1/2″ 10～14 66 ExdⅡ/DIPA20 IP65
BMD-Ⅴ G 3/4″ 12～19 66
BMD-Ⅴ G1″ 15～24 82
BMD-Ⅴ G11/4″ 18～30 85
BMD-Ⅴ G11/2″ 26～38 85
BMD-Ⅴ G2″ 30～48 90
BMD-Ⅴ G21/2″ 38～57 90
BMD-Ⅴ G3″ 55～67 90
BMD-Ⅴ G4″ 48～80 95

注：以上僅列舉采用管螺紋規格，螺紋規格為公制或NPT均可制作，采用不銹鋼請注明。

Ⅵ型: 采用優質鋁合金壓鑄成型，用于引入裝置的電纜夾緊、壓緊。

Ⅵ型
型號 長度 電纜外徑 質量
BMD-Ⅵ G1/2″ 55 7~9 0.06
BMD-Ⅵ G3/4″ 55 8~14 0.06
BMD-Ⅵ G1″ 67 12~17 0.16
BMD-Ⅵ G11/4″ 67 13~23 0.30
BMD-Ⅵ G11/2″ 72 17~26 0.34
BMD-Ⅵ G2″ 77 25~35 0.46
BMD-Ⅵ G21/2″ 77 29~38 1.12
BMD-Ⅵ G3″ 89 33~51 1.12

注：以上僅列舉采用管螺紋規格，螺紋規格為公制或NPT均可制作，采用不銹鋼請注明。

Ⅶ型: 采用黃銅或不銹鋼制成，機械式電纜夾緊，可用于鎧裝電纜夾緊，雙密封圈結構。

Ⅶ型
型號 電纜外徑 螺紋長度 長度 防爆標志 防護等級
出線 進線
BMD-Ⅶ G1/2″S 5～9 7～13 16 93 ExdⅡ/DIPA20 IP66
BMD-Ⅶ G1/2″ 7～13 11～17 16 93
BMD-Ⅶ G3/4″S 7～13 11～17 16 93
BMD-Ⅶ G3/4″ 11～17 14～23 16 93
BMD-Ⅶ G1″S 11～17 14～23 20 97
BMD-Ⅶ G1″ 14～23 19～29 20 103
BMD-Ⅶ G11/4″S 14～23 19～29 20 103
BMD-Ⅶ G11/4″ 19～29 22～36 20 126
BMD-Ⅶ G11/2″S 19～29 22～36 20 126
BMD-Ⅶ G11/2″ 22～36 29～47 20 126
BMD-Ⅶ G2″S 22～36 29～47 22 128
BMD-Ⅶ G2″ 29～46 37～58 22 134
BMD-Ⅶ G21/2″S 29～46 37～58 22 134
BMD-Ⅶ G21/2″ 30～50 47～74 22 146
BMD-Ⅶ G3″S 30～50 47～74 24 150
BMD-Ⅶ G3″ 38～57 55～87 24 166
BMD-Ⅶ G4″S 38～57 55～87 24 166
BMD-Ⅶ G4″ 48～80 62～103 24 172

注：以上僅列舉采用管螺紋規格，螺紋規格為公制或NPT均可制作，采用不銹鋼請注明。

Ⅷ型
型號 電纜外徑 螺紋長度 長度 G1 G2 防爆標志 防護等級
出線 進線
BMD-ⅧG1/2″S 5～9 7～13 16 109 G1/2″ G1/2″ ExdⅡ/DIPA20 IP66
BMD-ⅧG1/2″ 7～13 11～17 16 109 G1/2″ G3/4″
BMD-ⅧG3/4″S 7～13 11～17 16 109 G3/4″ G3/4″
BMD-ⅧG3/4″ 11～17 14～23 16 114 G3/4″ G1″
BMD-ⅧG1″S 11～17 14～23 20 118 G1″ G1″
BMD-ⅧG1″ 14～23 19～29 20 124 G1″ G11/4″
BMD-ⅧG11/4″S 14～23 19～29 20 124 G1 / 4″ G11/4″
BMD-ⅧG11/4″ 19～29 22～36 20 146 G1 / 4″ G11/2″
BMD-ⅧG11/2″S 19～29 22～36 20 146 G1 / 2″ G11/2″
BMD-ⅧG11/2″ 22～36 29～47 20 148 G1 / 2″ G2″
BMD-ⅧG2″S 22～36 29～47 22 150 G2″ G2″
BMD-ⅧG2″ 29～46 37～58 22 156 G2″ G21/2″
BMD-ⅧG21/2″S 29～46 37～58 22 156 G2 / 2″ G21/2″
BMD-ⅧG21/2″ 30～50 47～74 22 172 G2 / 2″ G3″
BMD-ⅧG3″S 30～50 47～74 24 174 G3″ G3″
BMD-ⅧG3″ 38～57 55～87 24 192 G3″ G4″
BMD-ⅧG4″S 38～57 55～87 24 192 G4″ G4″
BMD-ⅧG4″ 48～80 62～103 24 198 G4″ G41/2″

注：以上僅列舉采用管螺紋規格，螺紋規格為公制或NPT均可制作，采用不銹鋼請注明。
