科信科技高精度電池測試系統主要針對動力電池/電池組而設計,可以滿足對于動力電池組的各項性
能測試需求。該設備具有高功率、高精度、高性能等特點,可對設備電壓進行 0~5V 充電及 5~2V 進行放
電、0~6A 間等多種規格電池進行充放電測試和分容。
系統特點:
? 單點獨立,可以針對每個電池測試通道進行獨立充放電工步設置。
? 設備精度 0.05%,數據記錄時間 1 秒/次,最快 0.1 秒/次,穩定度高。
? 軟件功能強大,人機界面友好。
? 四線制測試接口,確保高測量精度。
? 模組化設計理念,易于維護。








單臺(外型尺寸:長*寬*高=399*482*130mm)

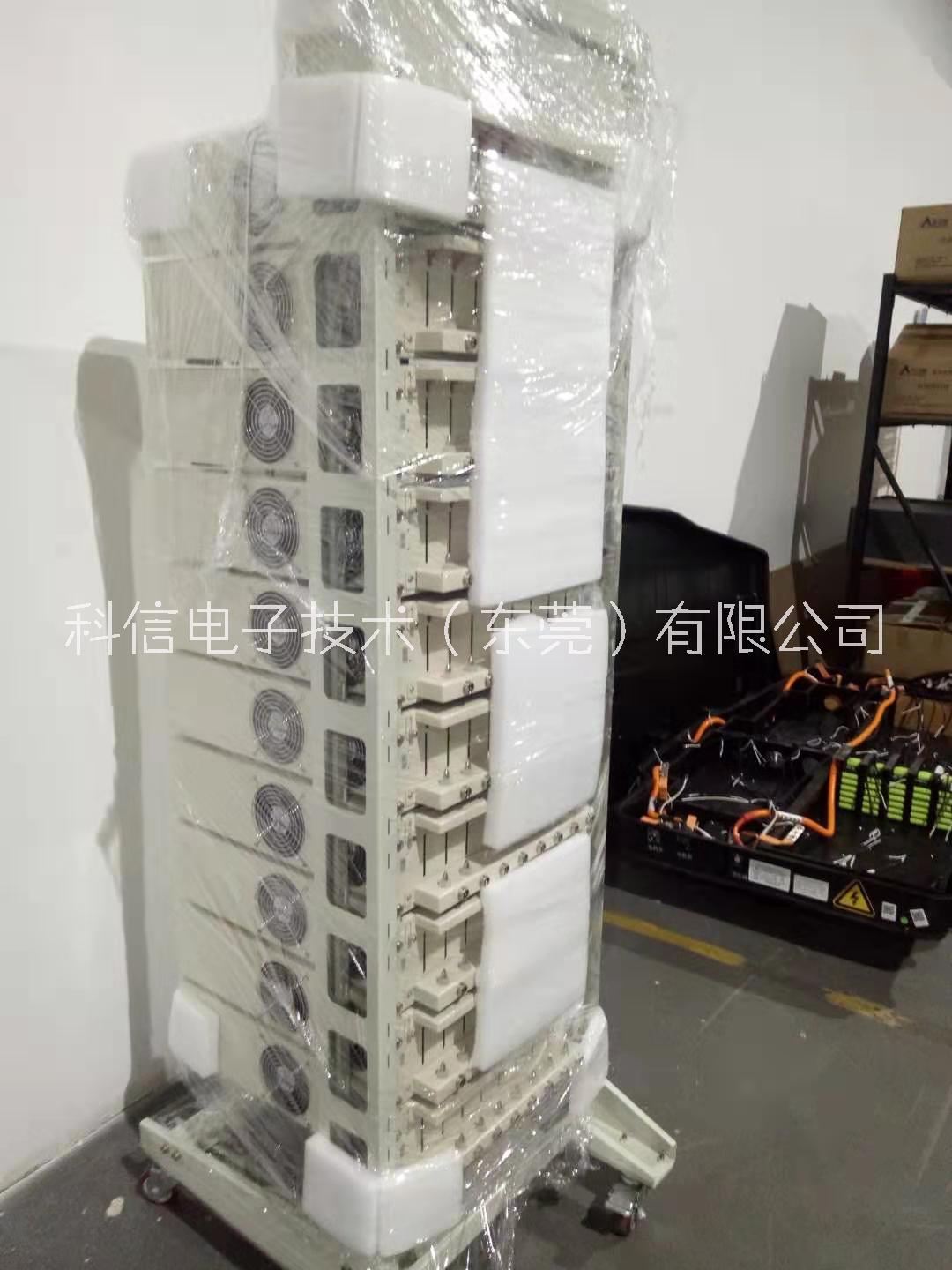

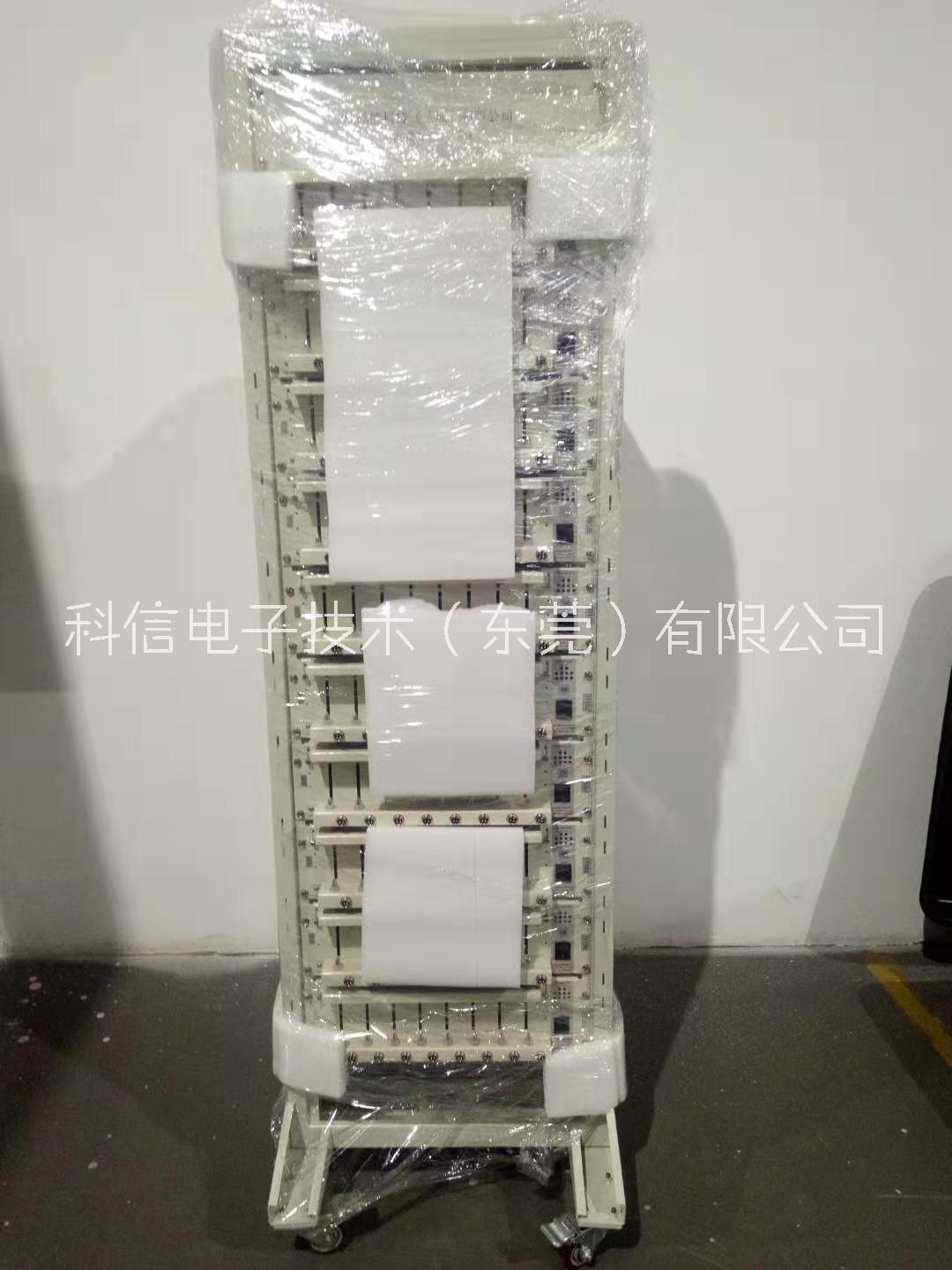

整柜(外型尺寸:長*寬*高=557*720*1871mm)
設備型號 UPC0506VA-08NC
輸出通道數 8CH (每臺設備 8 通道)
通訊方式 RJ45(網口)
充電電壓 DC 0~5V 充電時可用來檢測、設置的電壓范圍,電壓為 5V
放電電壓 DC 5~0.8V 放電時可用來檢測、設置的電壓范圍,電壓為 5V
充電電流 DC 0.02~6A 充電時可用來檢測、設置的電流范圍,電流為 6A
放電電流 DC 0.02~6A 放電時可用來檢測、設置的電流范圍,電流為 6A
電壓精度 ±(0.05%RD + 0.05%FS)
電流精度 ±(0.05%RD + 0.05%FS)
電壓分辨率 1mV 設備在檢測或者設置電壓時,所使用的最小單位
電壓穩定度 ≤0.05%
電流分辨率 1mA 設備在檢測或者設置電流時,所使用的最小單位
電流穩定度 ≤0.05%
功率輸出范圍 0.5~Pmax = Vmax * Imax
輸入阻抗 ≧10 MΩ
輸入電源 AC 220V ±10%/50Hz(機柜供電方式:三相五線)
功率精度 ±(0.05%RD + 0.05%FS)
電流響應時間 電流在 6A 時硬件響應時間:≤50ms
時間設定范圍 0-9999 分鐘內任意設置,時間單位分別為 h、min、s 任選,分辨率 0.1s
時間精度 ≤±0.1%
記錄方式 充電記錄時間、放電記錄時間、靜止記錄時間、全局記錄時間
記錄頻率 100mS~65535S
采樣頻率 單箱 10mS 左右
充電模式 恒流限壓,恒流恒壓,恒功率充電,恒流過充測試(帶保護板電池)
充電截止條件 電壓,電流,時間,容量, 溫度
放電模式 恒流、恒功率放電,恒流過放測試(帶保護板電池)
放電截止條件 電壓,電流,時間,容量,溫度
保護功能
數據異?;謴?;
電池反接保護功能;
軟件過壓、欠壓、過流、欠流、過容量保護,電壓電流保護值范圍可設定,保護后可提示和記錄;
單循環工步數 ≤100 步,具有嵌套循環功能
連續工作時間 設備的功率應滿足所有通道能夠滿負荷、365*24 小時不間斷運轉
設備噪音 小于 60dB
電路結構 模塊化結構設計,便于替換和維修
VCELL、TCELL 可選配輔助溫度、輔助電壓,單箱體 16 個通道
軟件
1、軟件支持各種續接,如手動暫停續接、軟件關閉續接、斷電中斷續接、設備通信中斷續接、異常停止續接;
2、支持條碼掃描,可對一維碼、二維碼進行掃描,有順序掃碼、通道跳躍掃碼、裝盤掃碼等掃碼方式;
3、本地測試詳細數據存儲,可隨時查看各通道當前測試數據及歷史數據,有數據與曲線對應兩種方式對應呈
現,并且支持以單個或批量形式導出 EXCE 報表,另外可根據需要設置測試結束自動導數據。
4、支持容量分選,可對電池進行等級分選;
5、支持測試結束合格判斷,根據循環容量、電壓、時間等信息進行判斷 Pass/NG 結果;
6、支持各種工步保護及全局電壓、電流、溫度異常保護,并進行異常報警,支持電池組過充、過放保護測試;
7、支持通道并聯(根據設備可選);
8、支持單位轉換;
9、支持數據庫服務器后臺存儲或 MES 對接;
10、軟件脫機保護;
11、軟件提供免費升級。
工作/存儲溫度 0℃~40℃/-10℃~50℃
工作/存儲環境相
對濕度
≤70% RH /≤80% RH(沒有水汽凝結)
設備維護 非專業人士請勿拆開機箱。定期對設備接頭進行檢查,防止接觸不良。
運輸 包裝適用與汽車、船、飛機、火車等運輸,運輸過程中應防雨,文明裝卸。
