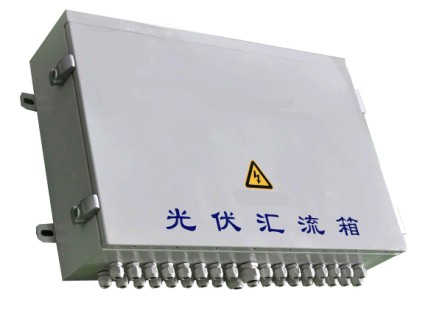

光伏智能防雷匯流箱 光伏匯流箱 一、產品概述： ? 光伏匯流箱用于連接光伏陣列及逆變器，提供防雷及過流保護，并監測光伏陣列的單串電流、電壓及防雷器狀態，短路器狀態。 ? 專業的電氣設計，元件選型，可以保證長時間的穩定運行，本公司專業大型屏柜廠及獨有的生產工藝，保證了可靠、耐用的戶外 ? 箱體結構，安全、簡潔、美觀的內部布線，便于現場接線及維護。? 二、產品特點：? ? 采用高性能元器件，智能化設計。具有性能價格比高、外觀漂亮、安裝使用方便、效率高等眾多優點,可以真正達到IP65的防護等級?？梢詸z測箱體內電氣參數（例如：每路電流、電壓、防雷器狀態、斷路器狀態），并且通過RS485、無線等方式通信，克服光伏系統陣列監測不足，故障無法定位等不易管理缺陷，是光伏系統的高端產品。 ? 智能檢測單元模塊化穿孔設計，安裝簡單方便，布局美觀；模塊都具有標準的RS485、無線等通訊接口，標準MODBUS規約傳送。浪涌保護器N+1采用國際或產品(例如：DEHN、PHEONIX、CITEL)。直流熔斷器選用國際或國內熔斷器座與熔芯（例如：BUSSMAN、LITTLEFUSE等）。防反保護二級管也均采用國內國際品牌 ? 監控系統每路電流、電壓、防雷器狀態、開關狀態。具備4路、6路、8路、12路、16路等多個等級可以選擇或用戶定做。采用室外防雨掛鉤式結構、外殼防護等級達到IP65、具備防潮、防霉、防鼠的功能。通過金太陽。 ? 三、主要技術參數：? ? 型號規格model JTPV-CBS4 JTPV-CBS8 JTPV-CBS16 輸入數Maximum input 4路 8路 16路 電壓Maximum voltage 1000V DC 支路熔斷器額定電流（可更換） Branch fuse rated current (renewable) 12A/16A/20A 輸出端子大小 The size of output terminal PG21 防護等級 Protection grade IP65 環境溫度/濕度 Ambient temperature/humidity -25℃～+80℃/0～99% 寬×高×深????? Width * height * depth 400×400×150(mm) 500×450×190(mm) 750×500×190(mm) 重量 Weight 12 kg（左右） About 12kg 15kg（左右） About 15kg 20kg（左右） About 20kg 箱體材料 Cabinet material 冷軋鋼板/不銹鋼/PC材質 Cold rolled steel sheet/stainless steel/PC material 通信方式 Communication mode RS485/無線 RS485/wireless 測控模塊供電方式 module power supply way 220VAC/24VDC/自供電 220 vac / 24 VDC/self-powered
