供應廂式壓濾機設備-廂式壓濾機設備廠家直銷- 帶式壓濾機 板框壓濾機

山東桑德機械科技有限公司，是一家專業從事：生活污水處理、工業污水處理、中水回用等設備的生產制造、銷售，以及各種污水處理工程的設計、施工、安裝、調試、技術咨詢服務于一體的專業化污水處理設備公司，設備根據不同的水量水質進行尺寸和工藝的設計。本公司產品均為自己研發，提供環保項目技術咨詢，價格會根據客戶的要求和材料合理核算，價格僅供參考，均以實際報價為準。歡迎廣大客戶現場實際考察。有需要您可直接致電山東桑德機械科技有限公司。

廂式壓濾機是一種間歇性固液分離設備，是由濾板、濾框排列構成濾室，在輸料泵的壓力作用下，將料液送進各濾室，通過過濾介質，將固體和液體分離。廣泛應用于化工、染料、石油、陶瓷、制藥、制糖、食品、淀粉、飴糖、油漆、冶金及各行業的污水處理等。它具有分離效果好、適用范圍廣、操作簡單、投資省等優點，特別是對粘細物料的分離，有著不可比擬的優越性。

廂式壓濾機結構特征

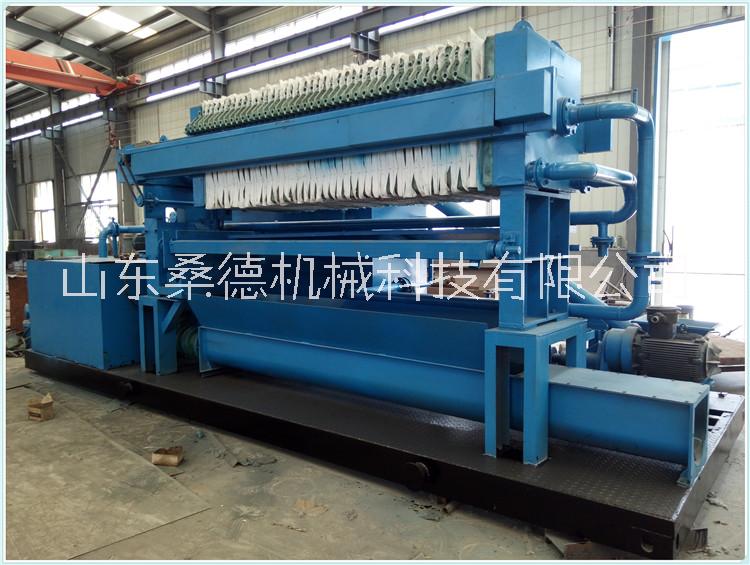

   全自動廂式壓濾機主要由機架、過濾、液壓、自動拉板及電器控制系統等組成。

1、機架

由頭板、尾板、油缸支架及橫梁連接而成，用于支撐濾板、自動拉板及油缸。

2、過濾系統

由濾板和濾布組成。用泵將待過濾的懸浮液輸送到已壓緊的各個濾室中，懸浮液中的液體透過濾布，通過各濾板上的濾液出口排至機外，懸浮液中的固體顆粒則積聚于濾室中，并逐漸形成濾餅，濾餅充滿濾室即完成一個過濾循環。如果使用雙隔膜濾板，進料結束后，可向橡膠隔膜內通入壓縮空氣，使隔膜鼓脹，壓榨濾餅，從而使濾餅中的水分進一步溢出。

3、液壓控制系統

由液壓站、油缸組成。它是濾板前后運動的動力機構，壓緊濾板時，活塞桿前進，推動頭板移動，將濾板壓緊并自行鎖緊，反之則可松開濾板，進行缷料。

4、電器控制系統

設有油泵啟動、停止、濾板壓緊、松開、停止及液壓油加熱等功能。它控制著整機的動作。

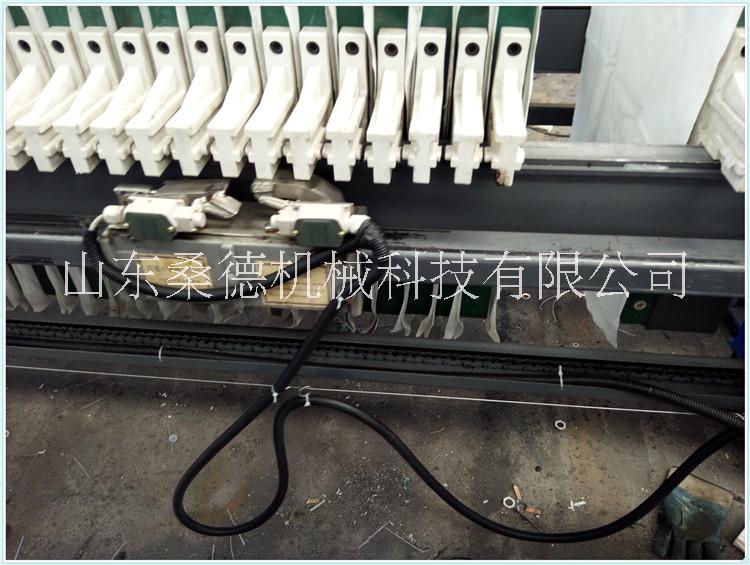

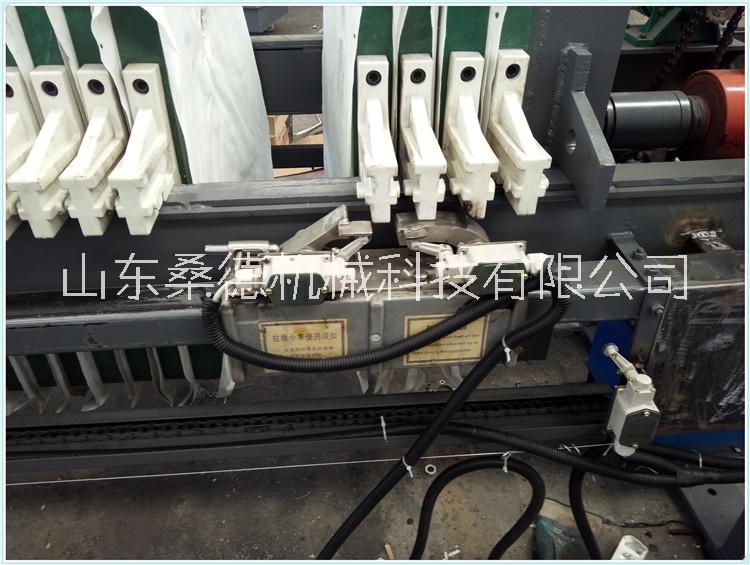

5、自動拉板

由液壓馬達和拉板機構組成。通過液壓馬達的轉動，帶動拉板機構前進、后退，從而將濾板一塊塊拉開。

脫水過程

板與框相間排列而成，在濾板的兩側覆有濾布，用壓緊裝置把板與框壓緊，即在板與框之間構成壓濾室。在板與框的上端中間相同部位開有小孔，壓緊后成為一條通道，加壓到0.2~0.4MPa的污泥，由該通道進入壓濾室，濾板的表面刻有溝槽，下端鉆有供濾液排出的孔道，濾液在壓力下，通過濾布、沿溝槽與孔道排出濾機，使污泥脫水板框壓濾機其泥餅產率和泥餅含水率，應根據試驗資料或類似運行經驗確定。泥餅含水率一般可為75%~80%。

工作原理

板框壓濾機的工作原理相對簡單，工作流程：壓緊濾板—進料—濾餅壓榨—濾餅洗滌—濾餅吹掃—卸料。首先過濾的料液通過輸料泵在一定的壓力下，從后頂板的進料孔進入到各個濾室，通過濾布，固體物被截留在濾室中，并逐步形成濾餅；液體則通過板框上的出水孔排出機外。隨著過濾過程的進行，濾餅過濾開始，泥餅厚度逐漸增加，過濾阻力加大。過濾時間越長，分離效率越高。特殊設計的濾布可截留粒徑小于1μm的粒子。

板框壓濾機的排水可分為明流和暗流兩種形式。濾液通過板框兩側的出水孔直接排出機外的為明流式，明流的好處在于可以觀測每一塊濾板的出液情況，通過排出濾液的透明度直接發現問題；若濾液通過板框和后頂板的暗流孔排出的形式稱為暗流。

當需要洗滌時，關閉漂洗板的出水閥，同時打開壓干板出水閥，漂洗水在一定的壓力作用下，于漂洗板水槽穿過濾布、透過濾餅、在穿過濾布到達壓干板水槽，匯流入排液閥排出機外。這樣，經過循環漂洗后，濾餅中殘留的濾液被漂洗水充分地帶出機外，達到了漂洗效果。

適用范圍

    廂式壓濾機是工業生產中的實現固體，液體，板框壓濾機是懸浮液固、液兩相分應用于化工、陶瓷、石油、醫藥、食品、冶煉等行業。也適用于工過濾業污水處理；液壓式為機、電、液一體式。采用液設備壓壓緊，手動機械鎖緊保壓。操作維護方便，運行安全可靠。
