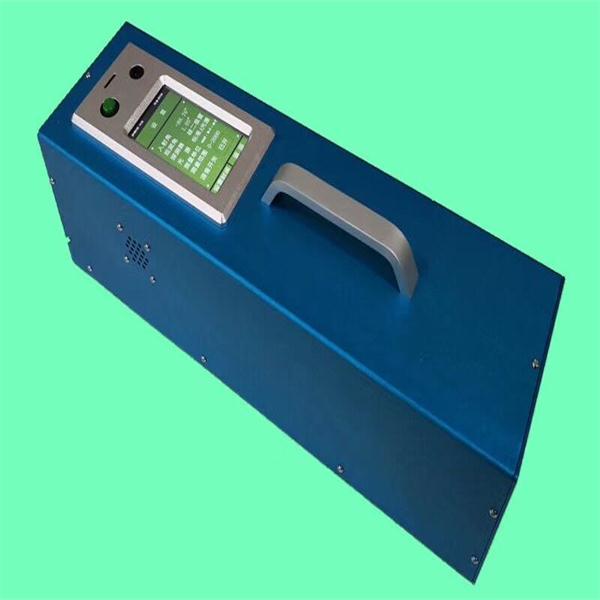

ZTT-301V標線逆反射系數測試儀操作簡單適用于實驗室環境可用于現場測量

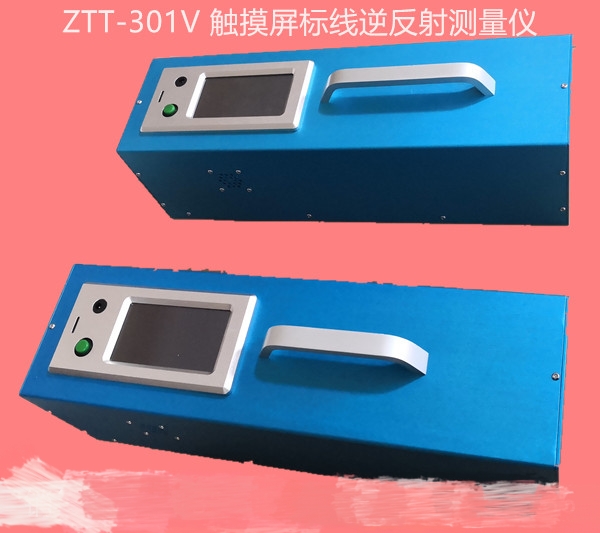

ZTT-301V逆反射標線測量儀 一、 概述 ZTT-301V型逆反射標線測量儀是北京天地星火科技發展有限公司研制生產的一款用于測量道路標線反光性能的專業測量儀器。測量的參數是標線的逆反射系數R’或稱比亮度，單位為mcd?lx-1?m-2。該儀器操作簡便，量值可靠，既適用于實驗室環境，也可以用于現場測量。是生產，質量監督，工程施工，監理單位等測量路面標線逆反射性能的儀器。 二、 產品依據和標準 該儀器參照國際相關技術文件，以及我國現行的國家標準和規范設計研制。符合國際照明委員會（CIE）出版的第72號，美國ASTM D4061-94,德國DIN67520，67521以及我國GB/T 26377-2010《逆反射測量儀》，GB/T 16311-2009《道路交通標線質量要求和監測方法》, JJG（交通）059-2004《逆反射測量儀檢定規程》等相關標準的要求。 1. 產品特點 超大容量，超長待機 LCD彩色觸摸屏顯示 具有語音播報功能 一鍵校準，快捷檢測 溫濕度環境一目了然 數據存儲功能（自帶數據存儲卡可與電腦連接導出存儲數據） 鋁制合金主體結構，美觀且防銹 主機外形尺寸小巧精致，攜帶方便 主機重量輕便，僅4.30KG 2. 測量原理 ZTT-301V逆反射標線測量儀的幾何條件是模擬汽車在夜間公路上行駛時，汽車前照燈照射路面上的逆反射材料制作的標線，經其反射后，被駕駛室內的司機觀察到的情景。其光路示意圖如下圖所示。 前照燈的光軸與路面的法線（參考軸）之間的夾角成為入射角（β），規定為88.76°，前照燈的光軸與逆反光線之間的夾角稱為觀測角(α)， 規定為1.05°。光源、光學系統按照入射角β投向標線，被測標線的尺寸為200 X 95mm，從標線反射的光線按照 1.05°的觀測角α，發射至裝有V（λ）濾光器內被探測收集，并被處理后在測量值顯示器顯示，即為逆反射系數R’測量值。 三、 主要參數： ? 儀器的觀測角度α=1.05°，入射角度β=88.76°，互補角度為1.24°。 ? 光源色溫為2856K ±50K（CIEA光源） ? 探測器為硅二極管+ V（λ）矯正器，經濾光器修正后符合CIE標準光度觀測者光譜光視效率V（λ）的要求。 ? 逆反射系數R’的測量范圍0-3000 mcd?lx-1?m-2 ? 電池連續工作時間 : ≈72 小時 ? 數據儲存 : 10000條測試信息 ? 屏幕 : 4.5" 854x480 (觸摸屏) ? 電腦連接方式：TF存儲卡 ? 充電方式： 220VAC 50HZ； DC8.4V ? 電源供應 : 鋰電（6600m） ? 防護等級 : IP54 ? 使用溫度 : -15°C ~ +50°C ? 儲藏溫度: -30°C ~ +85°C ? 操作濕度 : 10 ~ 90%，無結露 ? 體積 (長x寬x高)：450mm x 132mm x 132 mm ? 凈重量：4.35kg(主機) ? 包裝箱 : 高端儀器箱 四、 配置清單 主機1臺； 黑色、白色、黃色校準板各一塊； 充電器一個； 儀器箱一個； 合格證、保修卡、說明書各一份。
