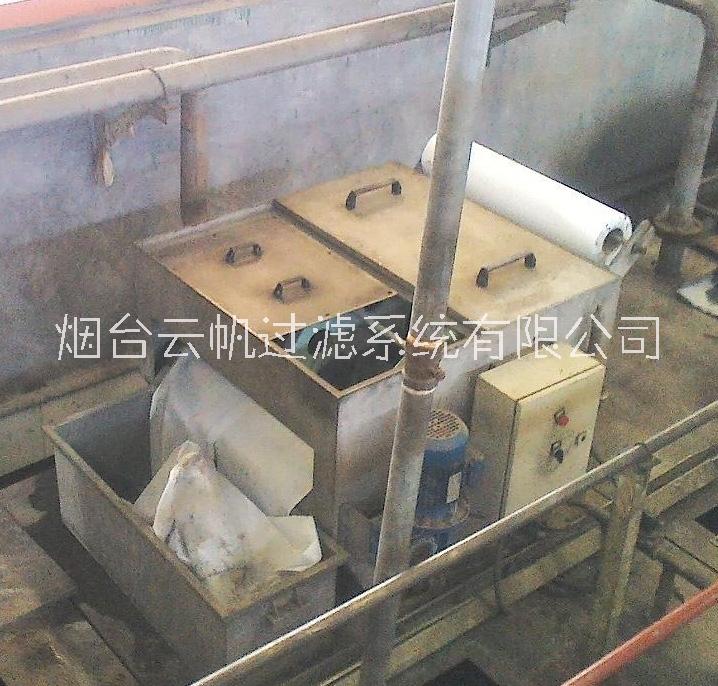

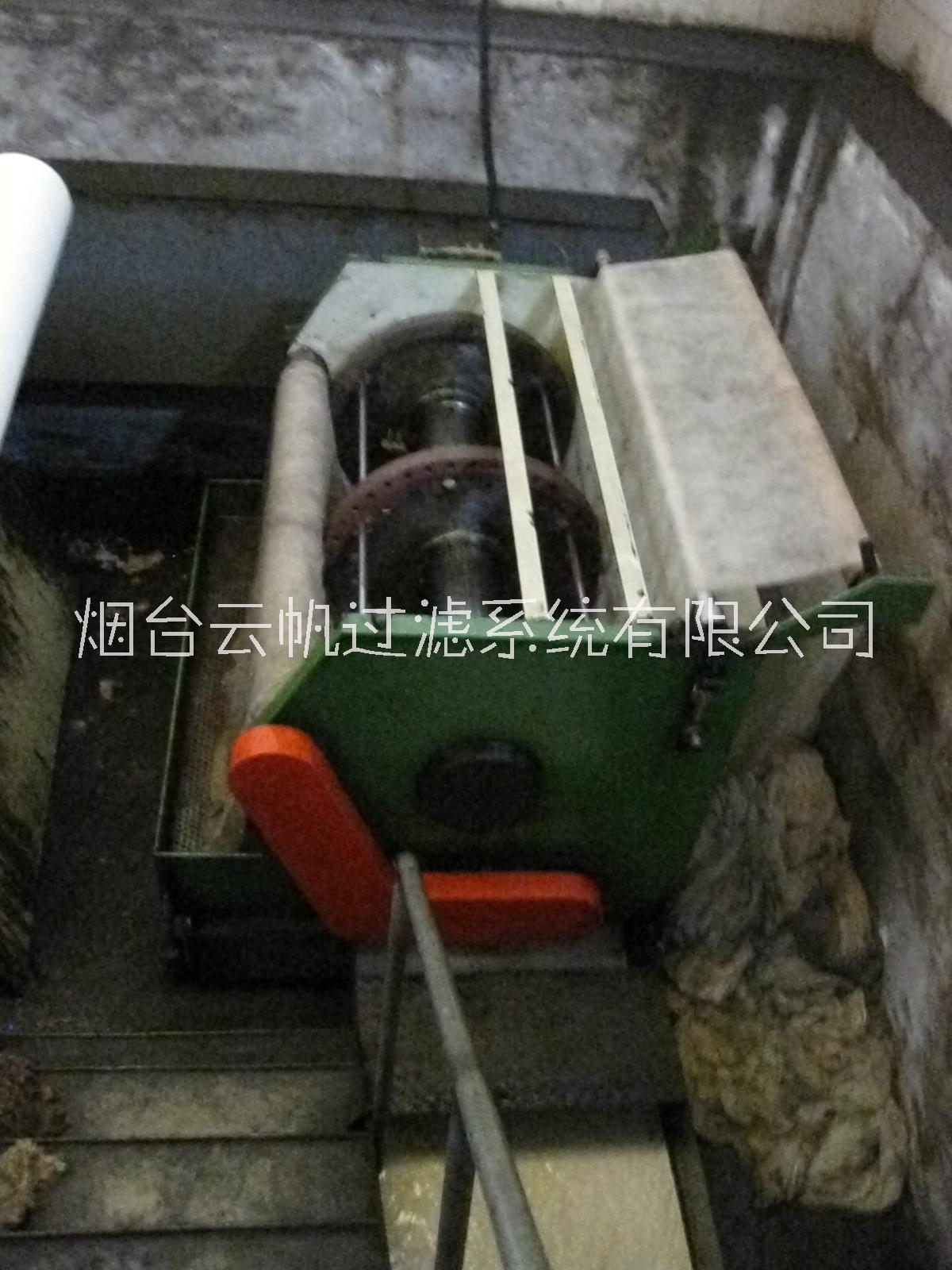

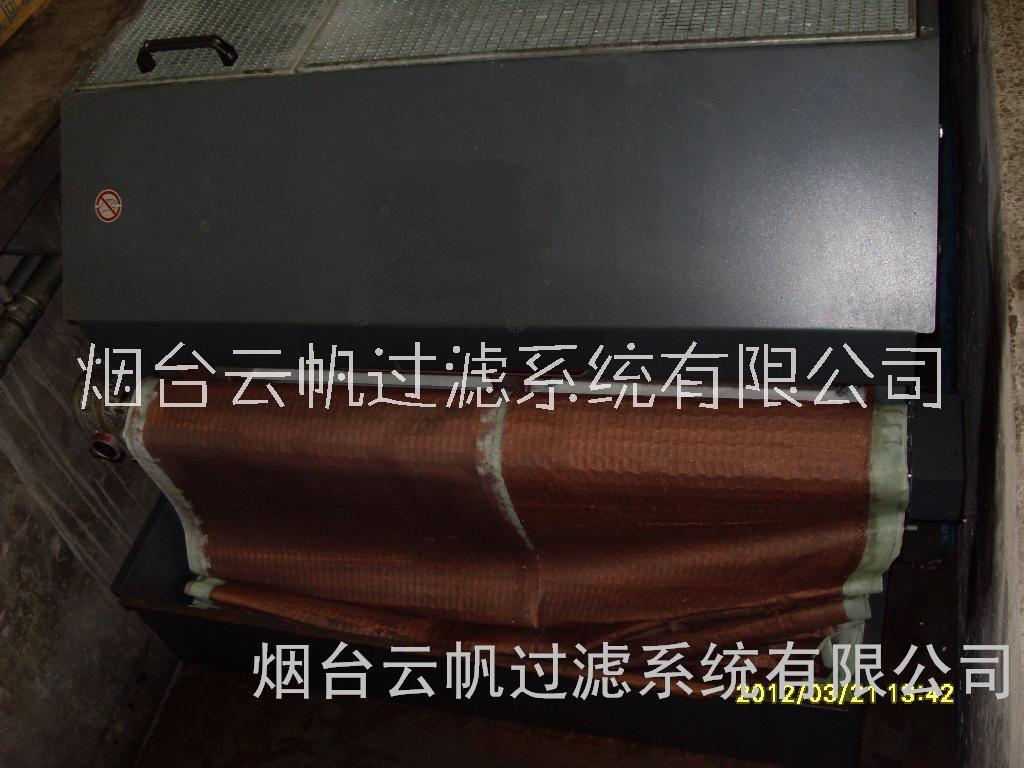

平放式濾布過濾器

在拉絲過程中，銅絲會產生大量的熱量，如不馬上冷卻下來，會與周圍的空氣發生反應，造成銅絲表面的氧化降低銅導體的導電率。同時拉絲液需要過濾，使拉絲機在線材高速拉制時，模具和塔輪不粘金屬粉和污泥，并使模具和塔輪壽命大大延長。 銅粉過濾器是一種繞卷式無紡布帶過濾器，此結構的過濾器濾布與水平面成夾角，這種結構使它比一般平放式濾布過濾器更加緊湊，更節省占地面積。由于過濾器液池的加深不容易造成液體外溢。同時因為液池的加深使水壓加大。因此提高了過濾精度及效率。煙臺云帆過濾系統有限公司銅粉過濾器可用在小拉機，中拉機及大拉機拉絲液的過濾。這種設備結構簡單便于維修，使用可靠自動運行，單機流量從9立方每小時到36立方每小時，適用于過濾介質為水基冷卻液或低粘度油中雜質（如銅鐵鋁或塑料，玻璃橡膠陶瓷等的過濾）含量不大情況的過濾。 閉路環保型拉絲液過濾冷卻系統主要配置：板式換熱器，銅粉過濾器，半封閉排出段，過濾提升泵，拉絲液供給泵，全封閉拉絲液供液管路，未過濾拉絲液箱，已過濾拉絲液箱，及冷卻水循環系統。 拉絲工藝中，拉絲液帶出熱量與渣屑從排出口流經半封閉排出段時，渣屑可以在半封閉排出段有一定的沉積（由于此段為半封閉，可通過定期清理進行維護），而經久耐用的鋼制溝渠除防止拉絲液泄漏，同時還可以對升溫的拉絲液進行初步冷卻。拉絲液流入未過濾拉絲液箱后經過濾提升泵抽至銅粉過濾器，過濾后拉絲液自流入銅粉過濾器下面的已過濾拉絲液箱，過濾后的拉絲液由拉絲液供給泵抽出進入板式換熱器與循環冷卻水進行熱交換，冷卻過濾后的拉絲液帶一定壓力循環至拉絲機里重新工作。 使用舉例1： 現場考慮采用平網過濾機放置于水池之上，不考慮滾筒紙帶過濾機。空間可按單層平面設計，現場可根據供方提供的面積進行相應修正，要求過濾機規格盡可能統一，高度盡可能低點。所配機床是銅大拉機、銅小拉機 。 機床所配冷卻液是水基冷卻液。 冷卻液中的雜質是 拉伸后脫落的銅屑、銅粉。 需達到30μ 過濾精度。 將過濾裝置置于回水口處（即放置在水池上面） 冷卻液供液泵壓力4bar ,冷卻液供液泵流量大拉機總流量150立方每小時，中拉機總流量160立方每小時，小拉機總流量50立方每小時。 機床出液口（排渣口）高度是 地坪以下500毫米 使用舉例2： 現場現在采用的銅粉過濾方法是利用沉淀式水箱，沉淀的銅粉需要人工清理，效果不好。準備增加銅粉過濾器。 關于銅粉過濾器，要求如下： 適用工程：大拉機（1臺設備）；形式：平床重力式紙帶過濾機（不需要真空負壓過濾機） 水箱系統循環泵流量600升每分；水泵壓力1公斤 水箱容積20立方；安裝空間越少越好 使用舉例3： 拉絲乳液循環系統主要配置 ：拉絲乳液泵和熱交換器組；拉絲乳液箱和過濾器組(鼓形) 鼓式過濾器（不含水箱和水泵），處理流量需要100-120L/min，適用過濾銅粉和鋁粉， 拉絲乳液回流泵組；冷卻水控制閥 使用舉例4： 現場有臺350/90*350四輥銅板精軋機，冷卻液過濾器是自己做的，采用不銹鋼網過濾的，過濾精度不理想。我們想向?qū)I(yè)廠采購，帶式過濾器，這臺冷卻液流量大概是每小時8至10個立方米，請?zhí)峁┖线m的過濾器。 使用舉例5： 我公司從事拉絲機及電纜設備出口，現有客戶需要購買4臺小型銅粉過濾機。具體要求如下：乳液流量：90L/分鐘；拉絲速度：Φ0.4mm, 40m/秒；水箱容量：1.1立方米 電壓：380V 50HZ，3相；帶乳液過濾泵；帶乳液提升泵；帶乳液冷卻系統 自動過濾系統；水壓：2 bar；過濾紙寬度：500mm 一臺拉絲機用一個過濾機，是單獨使用的；過濾機和拉絲機都放在地面上，過濾機和拉絲機之間直接循環，不用水池。
