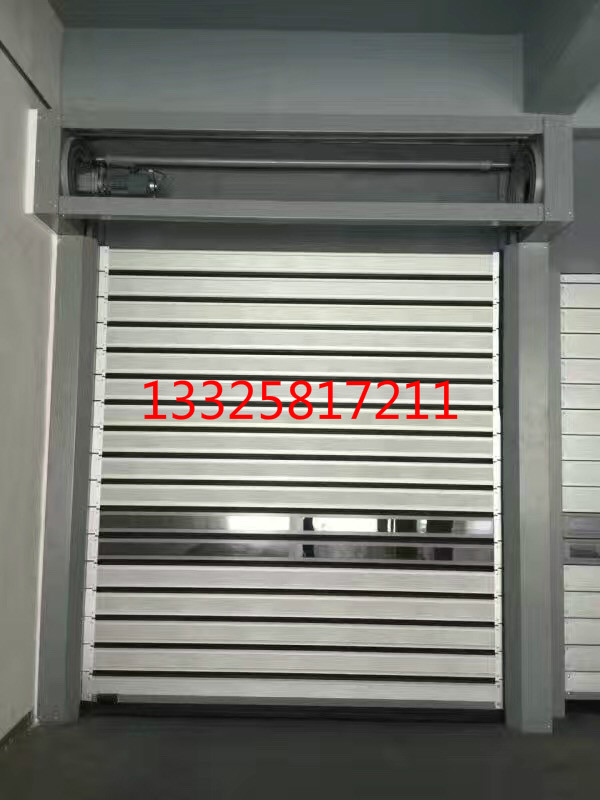

南昌硬質高速卷簾門

硬質快速車庫門--集保溫、節能、密封、、抗風、環保于一身的新型金屬工業門，開啟速度快速安全，適用于需要頻繁高速的物流通道、倉儲、恒溫廠房、冷庫等需要快速開關門減少流量的廠房內。該門型適用于室內外物流及生產的快速通道。采用該門型能為企業節約大量因空氣流通而產生能量損耗，比普通工業滑升門、卷簾門節約能源約 180%左右。該門型的快速開啟和關閉使企業在生產及物流的轉運速度得到極大的提高，門是企業物流及生產的必經通道，它的使用與選型直接關系著企業生產及物流的效率。本產品具有很高的可靠性、實用性、易操作及快速修復等特性。驅動控制采用了穩定、節能、準確的士林系統來保障門體的可靠運行，可確保每年需要的無故障運行達15 萬次以上。 硬質快速車庫門配置明細 1、控制箱（臺灣士林變頻系統） ； 2、 臺灣森力瑪電機 ； 3、紅外線光電保護開關 ； 4、安全氣囊（含導電膠）； 5、軌道、電機罩均為冷板靜電噴涂； 6、手動按鈕開關一個； 7、整套門激光切割構建； 8、木箱包裝； 9、 （可加裝遙控和手機開、關門）。 五、技術性能說明 名稱 硬質快速工業門 控制系統 硬質快速車庫門采用控制系統，內核為dsp處理芯片，系統通過接收編碼器信號來控制門體的開啟高度： 系統具通過led管顯示故障代碼功能； 轉向保護：當電機驅動線接錯時控制器直接報錯，門體停止動作； 系統的扭力環，位置環，速度環全閉； 系統自帶制動功能，不用外部電磁剎車片就可以使電機停在***位置，使門體在限位位置停止時，絲毫不差； 斷電后的記憶功能，停電手動操作后，直接上電就可復位工作，無需再次調整。 電機過載過流保護。 電機系統 電機驅動系統采用森力瑪電機系統：稀土永磁同步電機；品牌編碼器；剎車系統；大慣量行星減速機；應急手動開啟機構； 1， 森力瑪電機的恒扭力輸出，使安全防護裝置（如紅外線等）的功能發揮到***，快速反彈； 2， 過載能力強，在一些高頻次場合開關可以工作千次以上。 末端緩沖 基于森力瑪電機的恒扭矩的特性，使門體運行起來更為平穩，并解決了門體在運行中的燥音問題，末端緩沖技術有效保護減速機與運行機構的剛性損傷，可按實際需要數字式調節不同速度，快-慢-停全長變化，減低各部件磨傷，尤其對減速機構的保護最為突出。 提升機構 該門的鋁合金渦輪導向承重軌道，是公司技術，確保門簾在啟閉過程的高速運行，門簾與軌道轉動摩擦使噪音有效控制，根據現場安裝結構可分為：渦輪吸入式、橢圓吸入式、重直提升式、90度標準拐彎提升式或更多的軌道方式，標準為渦輪吸入式，其它提升方式需要和我司銷售人員提前預約。 門體機構 門簾為分體裝配結構：斷橋隔熱的鋁合金門板、多層次密封膠條、消音承重鉸鏈、聚氨酯導向輪等幾個部分組成： 1.保溫門板標準厚度為40mm,寬度185mm，表面經過陽極氧化加有機著色處理，抗風強度可達12級根據國際色卡標準顏色；可選顏色金色、白色、閃銀、藍色、灰色、咖啡色等多種； 2.通過軟連接膠條將門板間進行密封，軟連接部分折疊壽命達百萬次以上； .鉸鏈承重方式設計使門簾接合處不受力，門板之間不接觸，長時間后還可保持平整性； 4.門體運行時是通過聚氨酯材質的導向輪在鋁合金軌道內滑動，高速運行時。 ?安全系統 1.紅外線安全保護電眼：門框兩側設有對射電眼，快速門下方有障礙物時，門體保持開啟狀態；當門體下降時有物體通過，門體會開啟到開啟位置，待下方無障礙物時再***下降?？梢岳猛饨蛹t外線裝置，來控制門的快速反彈?？赏ㄟ^參數的修改來簡便的設定反彈速度。也可通過修改參數來決定紅外裝置的功能定義，例如碰紅外時，是單次起作用反彈還是長期使門不動彈等功能，都能通過修改參數來決定。 2.底部安全保護邊：當門體在下降時，由于物體處在紅外線安全保護的盲區時，門體壓在下方障礙物時，門體訊速反彈在最開門，有效的保戶下方物體或行人避免事故。 抗風能力 抗風能力32 m/s（抗風等級12級） 透明視窗 優質的聚碳酸酯板，雙層結構的設計既保證門體內外的保溫效果，又保持了良好的透明性及 采光效果，其內外清晰可見，外觀彰顯檔次。 密封性能 導軌密封，門板中間密封，門體頂部密封、門體底密封，多重密封確保門體內外的氣密以及隔離效果。 保溫性能 對于已安裝的關閉狀態的門（4x 3m）保溫性能k≤0.6w/（㎡?k） 快速修復 萬一門板被損壞，無需整張門門板拆卸的修復，采用懸掛式固定的保溫鋁合金門板條可以逐一拆卸，一人操作，簡易省時. 手動功能 停電時，隨時打開電機剎車，借助平衡系統將門體托起，可有效的解決因停電或故障而引起的門體不能開啟的問題。 平衡系統 兩側門柱內部配平衡彈簧，和門板重量保持一定的平衡性，同時減輕電機運行時的負載，運行順暢自如。 整體外觀 采用寶鋼鍍鋅板經激光切割、數控折彎而成的精準成型的渦輪系統、導軌系統、防護外罩，長久不生銹，外部美觀、防塵、輕松清潔 傳動系統 一體式的傳動系統，使得門體兩側均勻受力，整體運行通暢。 控制箱 加厚型ip54控制箱，符合國家電氣安全標準。 門板牽引 采用耐磨高強度滾子鏈條結構，門體通過同步鏈條帶動進入可以快速變速的渦輪機構。 機構提升 采用自主研發的鋁合金導軌，符合快速變速使用的導軌系統，運行時使門體有效提升，有效的防止震動和噪音的產生。 電源要求 220v/380v/ 14a/50hz/。 絕緣保護 ip54 即使在惡劣環境下使用亦能防水防塵。 開關方式 標準一鍵按鈕帶急停開關；斷電后手動開啟方式。 硬質快速車庫門特點 本公司產品標準滿足或超過需方對鋁合金硬質快速車庫門要求： ※ 開啟速度：硬質快速車庫門渦輪導軌有利于門體的加速，使門體在高速運行中噪音小，更加平穩，開啟速度每秒***達到 1000~1500mm 。 門板：采用雙 0.7mm 厚雙層鋁板經流水線一次復合成型，中間為（聚氨酯發泡），門板總厚度為 40mm。截面設計為斷橋隔熱結構，具有保溫好、重量輕、強度大、抗沖擊等特點，抗風等級≤12 級。 安全：采用雙渦輪結構優于其他公司的單渦輪，安全指數更高。驅動控制采用 穩定、節能、準確的士林變頻系統保障門體的可靠運行，確保每年無故障運行 15 萬次以上。 標準配置：供電應急開啟裝置，紅外線安全保護系統，操作按鈕盒，接觸帶觸發式安全底邊，臺灣森力瑪電機，專業控制系統。（可選購其他安全配置） ※ 美觀：多排鉸鏈特質螺栓固定，鉸鏈的連接采用 qp 處理的鋼軸與 peek 軸套相配合， 使得軸體表面硬度增加，并極大的增加了軸的抗腐蝕能力，因此軸表面光滑不易腐蝕，
