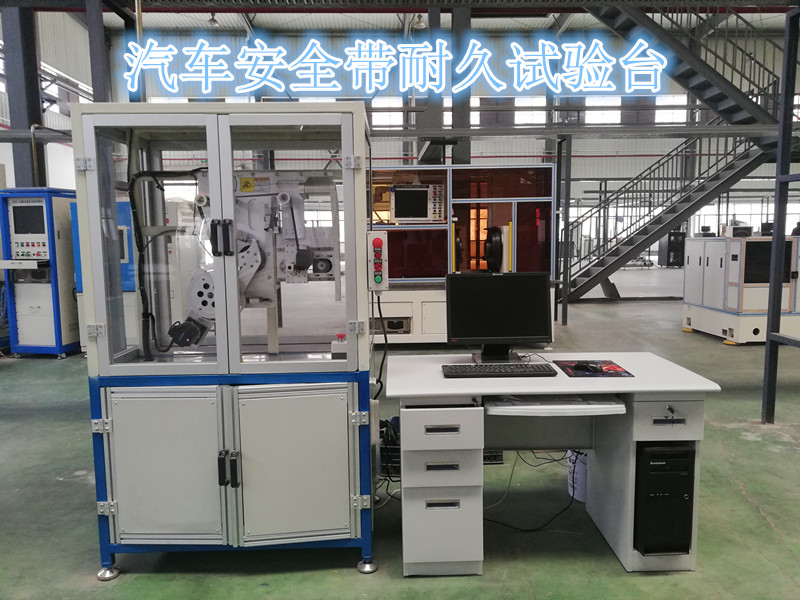

安全帶卷收器耐久試驗臺

適用標準 該設備滿足ECE R16、TL-471、TL-82502及國家相關的安全帶標準GB14166-2003 1.工作環境條件：環境溫度：室溫；環境濕度：（20~90）%RH； 2.技術要求： 2.1實驗要求： 2.1.1每5個循環中進行一次織帶鎖止循環（一個循環相當于拉出并卷入織帶）和卷收器鎖止循環。鎖止時的安全帶配重可調整范圍5-15kg且能無極可調。 2.1.2織帶拉卷頻率： 1 ~ 30次/min（可調整） 2.1.3可對安全帶實現車感和帶感鎖止，鎖止時對安全帶的加載力不小于200N。通過力傳感器測量安全帶鎖止?fàn)顟B(tài)。 2.1.4安全帶卷收器的固定應采用快速裝夾并適合多種安裝角度，完全滿足實車安裝狀態。 2.1.5織帶拉出和卷收速度范圍：5 ~ 100mm/s可調?！? 2.1.6卷收力測量范圍： 0 ~ 200N　 2.1.7卷收力測量精度： ±0.5％R　 2.1.8車感和帶感加速度范圍：0 ~ 2g，車感、帶感加速度采用不低于日本東方馬達的步進電機驅動。 2.1.9試驗次數：0-999999次（可設定，帶斷電記憶功能） 2.1.10試驗臺外形尺寸（長×寬×高）：1.7米×0.7米×0.87米 2.1.11操作臺外形尺寸（長×寬×高）：0.45米×0.45米×0.80米 2.1.12試驗臺重量：145kg 2.1.13電源：單相交流220V、1KW 2.1.14氣源：0.6-0.7MPa 3.軟件基于windows7 環境運行，采用可視化圖形編程語言labview2014 編寫，方便修改更新。測試曲線具備平移/疊加/縮放/標記等基本功能。所有數據存入數據庫，可按照時間、試驗者、試驗名稱等查找。界面信息主要包括已完成次數、未完成次數、鎖止失效次數、預計完成時間等。試驗曲線可與給定標準曲線逐點分析，自動判斷合格否。 4.數據采集控制系統：數采系統使用24位外置式數據采集卡，可實現無計算機條件下獨立運行。采集卡與計算機之間使用以太網接口通信。采用筆記本計算機作為數據存儲及曲線分析工具。采集控制頻率0-5000sps可調。
