電子*試驗機

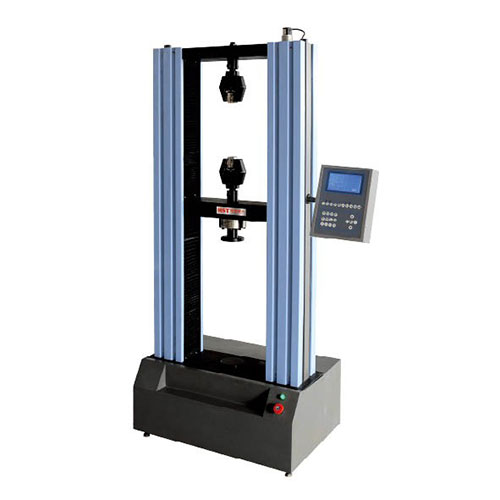

文章來源： 更新時間：2014-07-15 分享到：0WDW-50S數顯式電子試驗機（門式） 一、數顯門式電子設備圖片 二、產品性能特點 WDW-50S數顯式電子試驗機本試驗機是根據GB/T2611-2007《試驗機通用技術要求》和GB/T16491-1996《電子式試驗機》標準制造。適用標準：、ASTM、等國內外試驗標準。本機外形美觀、操作方便、性能穩定可靠。 結合國外的控制技術、精美的外觀設計、率的傳動系統構成高性能主機。 本機適用于各種金屬、非金屬及復合材料的力學性能指標的測試，完全符合國家相關標準的要求。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。 三、主要技術指標 1.試驗力：50KN 2.準確度等級：1級 3.結構形式：門式框架結構，全噴塑處理 4.試驗力示值允許誤差極限：示值的±1%以內 5.負荷測量范圍：滿量程的2%～FS 6.力分辨率：試驗力的1/50000 7.位移示值極限誤差：示值的±1%以內 8.位移最小分辨率：0.01mm 9.橫梁速度調節范圍：0.05～500mm/min 10.橫梁速度相對誤差：設定值的±1%以內 11.有效試驗寬度：400mm 12.有效拉伸空間距離：700mm 13.主機外形尺寸：760×540×1780mm 14.主機重量：420kg 15.供電電源：220V，50Hz，1KW 16.控制界面：按鍵式人機對話操作界面 17.試驗過程及測量、顯示、控制等均由數顯系統自動完成 18.試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置） 19.具有程控和機械兩級限位保護 20.當負荷超過額定值3～5%時，自動停機 四、試驗機主機配置 ?50kN高強度主機一臺（門式框架結構，全噴塑處理） ?高精度光電編碼器一只 ?數字伺服調速系統及數字伺服調速電機共一套 ?高精密滾珠絲杠副兩套 ?高精度圓弧同步減速系統一套 ?50kN高精度輪輻式負荷傳感器一支 ?拉伸輔具一套 ?試驗機壓縮輔具一套 ?試驗機控制系統及大液晶顯示器一套 五、功能介紹 1.自動停機：試樣破壞后，移動橫梁自動停止移動 2.顯示方式：試驗過程動態實時顯示試驗力、位移量、試驗速度、峰值、試驗狀態同時實時在同一液晶屏幕上顯示 3.自動返回：試驗完成后試驗機移動橫梁自動返回到試驗初始位置 4.限位保護：具有程控和機械兩級限位保護功能 5.過載保護：當負荷超過額定值的3～5%時設備自動停止工作 6.全系統采用數字化設計，安全、穩定、可靠、精度高 7.全系統無任何可調器件，數字調零和測控參數自動標定 集成精密儀器用程控放大器 8.自動換檔、自動檢零
