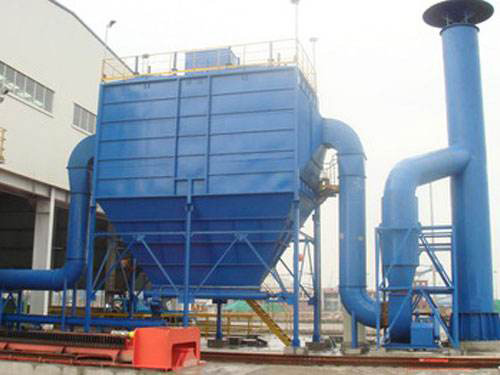

CNMC型逆流脈沖反吹袋式除塵器可廣泛適用于冶金、化工、機械、有色鑄造、礦山、瀝青混凝土行業、水泥、電力、碳黑、糧食加工等工況企業常溫、高溫含塵氣體的凈化回收利用等方面的新設備。

CNMC型逆流脈沖反吹袋式除塵器具有處理風量大、凈化效率高、占地面積小、濾袋磨損小、使用壽命長、換濾袋簡單、維護方便等優點。清灰采用脈沖式逆流反吹清灰、其電氣控制采用順序控制器，性能可靠。

用戶可根據其生產工藝、處理風量大小、自選型號或并聯組合并可根據需要提供碳鋼或不銹鋼材質除塵器。

CNMC型逆流脈沖反吹袋式除塵器是由濾袋組件、導流裝置、脈沖噴吹系統、出灰系統、控制系統、離線保護系統、箱體等組成。

1、濾袋集成濾袋框架、布袋及掛袋板的連接設計采用了自鎖裝置,安裝和換方便,并能有效延長濾袋使用壽命。濾袋采用聚苯硫醚針刺氈(PPSPPS504CS17、防水防油處理)。

2、導流裝置采用上的進風方式,設計了的煙氣分配裝置,可分配含塵氣體,并對大直徑顆粒進行分離,避免含塵氣體沖刷濾袋,以提高整個除塵裝置的效率及濾袋使用壽命。

3、脈沖噴吹系統脈沖系統由反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。在每個濾袋上部,均有1根壓縮空氣噴嘴管,運行時一般設定每一排濾袋每隔10 s脈沖反吹清灰1次,定時器啟動1次電磁閥,將脈沖反吹空氣噴入濾袋內清灰。

4、控制系統主要由脈沖噴吹控制儀、BMC計算機控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量組件組成。

5、離線保護系統主要由旁路閥、噴霧降溫系統、測溫儀、壓力檢測裝置、濾袋檢漏裝置組成。在布袋除塵器的入口安裝測溫儀。當煙氣溫度過高或鍋爐尾部復燃時,噴霧降溫系統啟動,緊急噴水降溫,以免燒壞濾袋。如果在時間內降溫系統不能使煙氣溫度降至布袋除塵器正常運行范圍內,或鍋爐點火及低負荷需要噴油助燃時,為避免含油煙氣直接進入除塵器,造成濾布粉層板結,影響除塵器的正常運行,開啟旁路閥,煙氣經旁路煙道直接排放,避免損壞濾袋。在凈氣室設有濾袋檢漏裝置,以便在濾袋損壞時及時報警。

CNMC型逆流脈沖反吹袋式除塵器設備特點：

1、該設備采用脈沖反吹清灰方式，是當前我國清灰效果好的一種，該設備上箱體分隔成十八個互不相通的小室，并與一個長文氏管相通，利用程控脈沖而達到清灰目的，在結構上取消了噴吹管和濾袋上端的小文氏管，結構簡單，操作和維護方便。

2、與國內其它除塵器比較，該設備具有處理風量大，系統阻力小的特點，適用范圍廣。（常溫、高溫含塵濃度＜60g/m3混合氣體的凈化回收處理）

3、分隔上中箱體的花板邊壓制成錐形孔，使之與濾袋形成光滑面的接觸，密封性好，減少孔邊與濾袋的磨損。

4、結構簡單合理，占地面積小，可安裝在室內外。用戶可根據其生產工藝、處理風量大小，自選型號或并聯組合，并可根據需要提供碳鋼或不銹鋼材質除塵器。

隨著工作時間的加長，濾袋內壁上粉塵層的厚度逐漸增加，阻力也隨之逐漸上升，當阻力升高值達到80～120毫米水柱時，（可通過U型壓力計看出），電動缸開動使用電動三通閥的主閥板關閉，付閥板打開，進行反吹清灰。

反吹空氣通過電動三通閥進入箱體后，與過濾狀態相比反向通過濾袋，與此同時，高頻電振器開始動作，使濾袋隨這作高頻震動。在反吹及高頻振動的同時作用下起到清灰的效果（清灰時間是可調的）。

清灰結束時高頻電振停止振動。電動三通閥主閥板打開，付閥同時關閉，又恢復了正常過濾狀態?？梢园凑招枰{(diào)整清灰的相鄰間隔時間、使各箱體按的時間依次序進行清。
