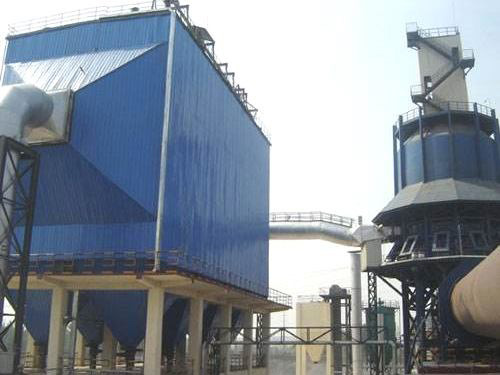

白灰窯除塵器 河北白灰窯袋式除塵器

白灰窯除塵器本體部分大致可分為內件、支撐部件和輔佐部件三大部分。內件部分包含陽極體系、陽極振打、陰極體系、陰極振打四大部件，是白灰窯除塵器的心臟部分。支撐部件包含殼體、頂蓋、灰斗、灰斗擋風、進出口封頭、低梁、塵中走道、氣流均布設備等。

白灰窯除塵器作業原理

機立窯兩個煙囪的廢氣再射流誘導下，別離切向進入除塵塔并構成旋風，因?yàn)殡x心力的效果，不部分粉塵甩向筒壁，被水膜捕捉，完結一次除塵。氣流再持續上升的過程中，經噴霧，噴淋洗刷，完結二級除塵。除下的灰水混合物流入灰水別離器進行別離，沉淀的泥漿被刮刮至雙軸攪拌機從頭成球，清水從上部溢出至清水箱從頭循環使用。

白灰窯除塵器的清灰結構：

白灰窯除塵器具有清灰能力強設備阻力低，占地面積小，運行能耗低，維護工作量少等，現在已廣泛應用于工業行業的石灰窯爐煙氣凈化，作業場所粉塵控制，物料運輸回收等場所。含塵氣體由進風管到達中箱體下部并進入灰斗，中箱體內沒有擋風板，使氣流均勻分布通過濾袋。含塵氣體經過除塵濾袋后，粉塵被阻留在濾袋外表面。經過凈化的氣體經上箱體出風口排出。

白灰窯除塵器也叫立窯用水除塵器，它主要由除塵塔，灰水分離器，噴霧系統，風機誘導系統等組成，通過管路練成一個連續除塵，灰水分離，粉塵回收利用和水再循環的完整運轉系統。相對于其他形式的除塵器，它投資少，是電除塵器的的二分之一，是大布袋除塵器的三分之一，對煙氣溫度適用范圍廣，對立窯操作沒有任何要求。裝機容量小，低于10KW，運行費用低，回收的粉塵直接用于成球，水循環利用無二次污染。

白灰窯除塵器的分部結構作業原理有效凈化除塵：白灰窯布袋除塵器的規劃原理：

1、本除塵器選用分室停風脈沖噴吹清灰技能，克服了慣例脈沖除塵器和分室反吹除塵器的缺陷，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，工作安穩牢靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工職業的含塵氣體的凈化與物料的收回。

2、因?yàn)檫x用分室停風脈沖噴吹清灰，噴吹一次就可到達   清灰的意圖，所以清灰周期延伸，下降了清灰能耗，壓氣耗量可大為下降。一起，濾袋與脈沖閥的疲憊程度也相應減低，然后成倍地進步濾袋與閥片的壽數。

3、檢修換袋可在不斷體系風機，體系正常工作條件室進行。濾袋袋口選用彈性漲圈，密封功能好，結實牢靠。濾袋龍骨選用多角形，減少了袋與龍骨的沖突，延伸了袋的壽數，又便于卸袋。

4、選用上部抽袋方法，換袋時抽出除塵骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改進了換袋操作條件。

5、箱體選用氣密性規劃，密封性好，查看門用優良的密封材料，制造過程中以檢漏，漏風率很低。

6、進、出口風道布置緊湊，氣流阻力小。

白灰窯除塵器的分部結構作業原理有效凈化除塵：白灰窯除塵器的分部結構

1、進氣系統：進氣系統包括進風口、進口節氣閥、擋風板、導風板、分配篩等，含塵氣流經輸送管道進入各個袋室，風速降低，大部分粉塵直接落入灰斗，減少了濾袋的負荷;沒有收下的粉塵與煙氣一起經導風板通過分配篩進入袋室，充滿整個空間，擋風板和分配篩保證了含塵氣流和清灰氣流沿著濾袋方向向動。如果業主要求將設備制造成在線清灰時，這種氣流的移動方向可以大大減少清灰時的二次飛灰。

2、濾灰系統：包括濾袋、袋籠、花板等，每個濾袋都套在一個袋籠上，目的是防止布袋被壓癟，花板用于支撐濾袋組件和分隔袋室和凈氣室，并作為除塵器濾灰系統組件的檢修平臺。

3、清灰系統：包括凈氣管、壓縮空氣管、脈沖閥、提升閥、文氏管等，凈氣管平行地排列在預先組裝的頂部凈氣室內，每一根凈氣管上都有若干小噴氣嘴，這些小噴氣嘴一一對應于每條濾袋上的文氏管。

凈氣管與外部壓縮空氣管連接，管的始端插入卡槽，末端與支撐角鋼焊接，并用管卡定位。

除塵器頂部安裝有壓縮空氣管道，管道與凈氣管相連。壓縮空氣由脈沖閥控制，脈沖閥與電磁閥相連接，整套清灰系統的運作由除塵器的控制系統統一控制。

檢測收塵器兩端差壓的傳感器固定在氣管的出口和入口，根據差壓計檢測的差壓信號控制收塵器的清灰周期。

4、排氣系統：包括出口節氣閥、排氣管道等組成的除塵器凈化氣體排放系統。

5、卸灰系統：包括灰斗上的清堵或振打裝置、電加熱器、手動閘板閥、鎖風閥(雙層閥板閥或剛性葉輪給料機)、螺旋機或鏈運機或倉泵等。

6、氣路系統：包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、氣源三聯體等。

7、保護系統：包括旁路系統、濾袋檢漏裝置、濾袋噴粉裝置和在線監控等。

白灰窯除塵器廣泛應用于冶金行業煉鋼高爐，原料噴煤制備等工廠，建材行業，電力，化工行業，炭黑，瀝青混泥土攪拌，鍋爐，煙氣等除塵等行業的粉塵治理和物料回收。
