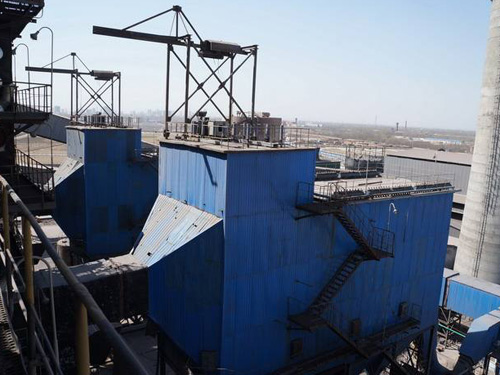

電袋復合除塵器

電袋復合除塵器是將電除塵和袋式除塵復合為一體的裝置。其前部為靜電除塵器的電場，稱為“電區”；后部為袋式陷塵器，稱為“袋區”。

電袋復合式除塵器由兩個單元組成，即電除塵單元和袋除塵單元，電場區和濾袋區在一個箱體內緊湊布置，下部設清灰斗，前后端有喇叭形進、出氣箱，進氣箱內設氣流均布裝置。一般情況下，電除塵單元布置一個或兩個電場。電袋復合除塵器采用常規靜電除塵的靠前電場作為一級除塵單元，除去煙氣中的粗顆粒煙塵，然后利用布袋作為二級除塵單元除去剩余的微細顆粒。

含塵氣體從進口喇叭進人，經氣流分布板到達電除塵區。電除塵器可采用雙芒刺電暈線，有利于f避免電暈團害現象的發生，提高粉塵荷電及收塵效果。極板可采用C型板。設計者要求電除塵區捕集80%以上的粉塵。未被捕集的粉塵隨氣流運動到袋式收塵器區由濾袋捕集，凈化后的氣體由除塵器尾部排出。

電袋復合除塵器的主要特點如下：

(1) 在電區除去大部分粉塵，使進入袋區的粉塵濃度降低，加上粉塵荷電的作用，濾袋的清灰周期顯著延長，有利于延長濾袋壽命，提高除塵器的運行可靠性。

(2)粉塵粒子的荷電，有助于提高除塵效率，降低設備阻力。

(3)除塵效果不受粉塵比電用影響。

(4)主要用于高依度的煙氣凈化，如燃煤電廠鍋爐增氣凈化。

(5)適合電除塵器的提效改造.三、做入式電袋復合除塵器

嵌人式電袋復合除生器與通常的電袋復合除塵器不同。這種除塵器將電除塵器的極板、極線與袋式除塵器的減能袋緊密地融合在一 起，極板做成多孔形式，每一排濾袋兩側都有極板和極線組成的電場。含塵氣體先經過電場，約90%的粉塵被靜電場捕集，其余的粉塵隨氣流穿過極板上的孔利到達速袋，能袋常用玻纖覆膜濾料制作，采用外健結構粉塵被用留在濾袋外表面，干凈氣體進人速袋內部并從凈氣室排出。請灰采用在線脈沖噴吹方式，清灰時，大部分粉塵落人灰斗，未落人灰斗的粉塵因清灰的慣性而進人電場，被極板捕獲。

這種除塵器對細顆粒物捕集效率高，可采用較高的過速風速，可達3.7m/min設備阻力為1500~ 1900Pa。

這種除塵器的缺點是結構比較復雜，拆換濾袋和維護檢修工作量大，在電力行業燃煤鍋爐和水泥行業有應用。
