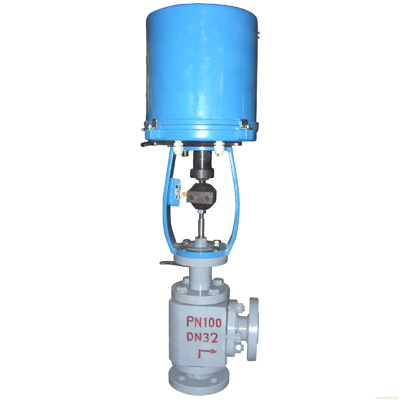

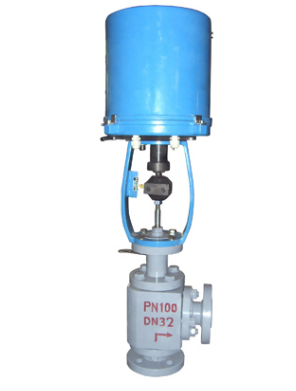

ZRSJ 電動角式調節閥

一、電動角式調節閥 概述

電動角型調節閥ZRSJ電子式電動角式調節閥，由3810L型（或PSL系列）直行程電子式電動執行機構和角型調節閥體組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動角式調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。電子式電動角式調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

二、電動角式調節閥 主要技術參數

閥體

閥體形式	角型鑄造閥
公稱通徑	DN20～300mm
公稱壓力	PN1.6、2.5、4.0、6.4
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、紡織填料、石墨填料

閥內件

閥芯形式	單座、套筒型閥芯
流量特性	線性、等百分比

執行機構

執行器型號	3810L系列、PSL系列
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

三、電動角式調節閥 主要零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	304	304	316	316L
5	墊片	PTFE/金屬石墨纏繞墊片
6	閥蓋	WCB	CF8	CF8M	CF3M
7	墊片	304	304	316	316L
8	填料	PTFE/柔性石墨
9	螺母	65Mn	304	316	316L
10	閥桿	304	304	316	316L

四、電動角式調節閥 主要性能指標

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配3810L ±2.5； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

五、電動角式調節閥 額定流量系數Kv、允許壓差

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	直線	6.9	11	17.6	27.5	44	69	100	176	275	440	690	875	1250
	等百分	6.3	10	15	25	40	64	100	160	250	400	630	850	1180
額定行程		16			25		40			60			100
允許壓差(MPa)		6.4	6.4	5.0	2.8	1.7	1.7	1.0	6.0	4.8	3.3	1.8	1.5	0.8

六、電動角式調節閥 主要外形及連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN40	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN64	115	115	130	130	150	170	190	215	250	275	325	115	115
H	PN16/25	119	119	122	140	157	169	179	200	230	250	304	365	420
	PN40	123	123	134	152	157	191	201	216	240	270	325	380	400
	PN64	135	135	142	160	177	196	206	227	257	277	331	410	430
H1	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	225	257	257	257	310	310	310	310	310

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。
