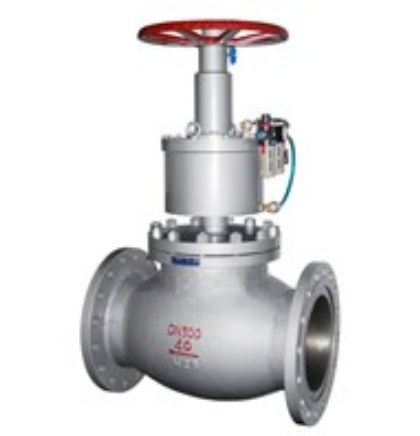

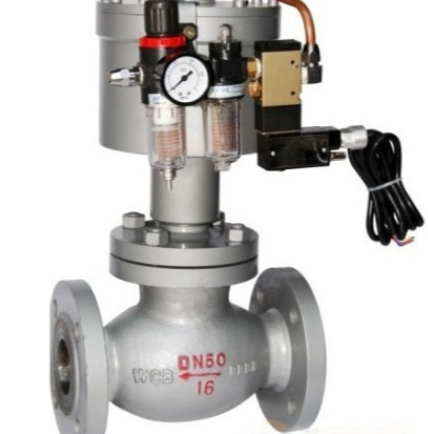

正軒供應 QDY421F氨用液動緊急切斷閥 液動緊急切斷閥廠家直銷

QDY421F氨用液動緊急切斷閥 一、概述： ? ? ? ?QDY421F氨用液動緊急切斷閥是一種安全保護閥，安裝在石油儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。 ?二、主要用途： ? ? ? ?QDY421F氨用液動緊急切斷閥適用于氣氨、、石油儲配站的貯罐出入口上，還可用于卸液管氣液相進出口端，在緊急情況時該閥門采用手搖油泵SB03-175型進行遠距離快速操作/控制，關閉出入口能保貯運系統的安全，使用方便、無污染。 三、 性能規范： 壓力等級 常溫試驗壓力（Mpa) 殼體 密封 低氣壓密封 公稱壓力(Mpa) 1.6 2.4 1.76 0.6 2.5 3.75 2.75 0.6 4.0 6.0 4.4 0.6 適用溫度 ≥75℃ 適用介質 機械油 四、主要性能規范： 壓力等級 20K 4.0MPa 油缸工作壓力 ≤6.0.Mpa 使用溫度 -40~+80℃ 油缸使用介質 混合錠子油 ，變壓器油 使用介質 天然氣，液化氣， 熔閉時間 ±70℃ 關閉時間 ≤10秒 油缸開啟壓力 ≥2.0MPa 五、主要零件材料： 零 件 名 稱 材 料 閥 體 閥 蓋 碳 素 鋼 WCB 油缸， 活塞 鉻不銹鋼 密封圈， O型川 聚四氟乙烯，丁晴橡膠 彈簧 50CrVA（彈簧鋼） 六、主要連接尺寸： ? 單位:(mm) DN L D D1 D2 b f z-d H D0 15 130 95 65 45 16 2 4-*14 215 120 20 150 105 75 55 16 2 4-*14 255 120 25 160 115 85 65 16 2 4-*14 285 120 32 190 135 100 75 18 2 4-*18 300 160 40 200 145 110 85 18 3 4-*18 320 200 50 230 160 125 100 20 3 4-*18 380 240 65 290 180 145 120 22 3 4-*18 420 280 80 310 195 160 135 22 3 4-*18 450 320 100 350 135 190 160 24 3 8-*23 520 360 125 400 270 220 188 28 3 8-*25 558 400 150 480 300 250 218 30 3 8-*25 750 400 200 600 360 310 278 34 3 12-*25 950 450
