一、   用途和性能

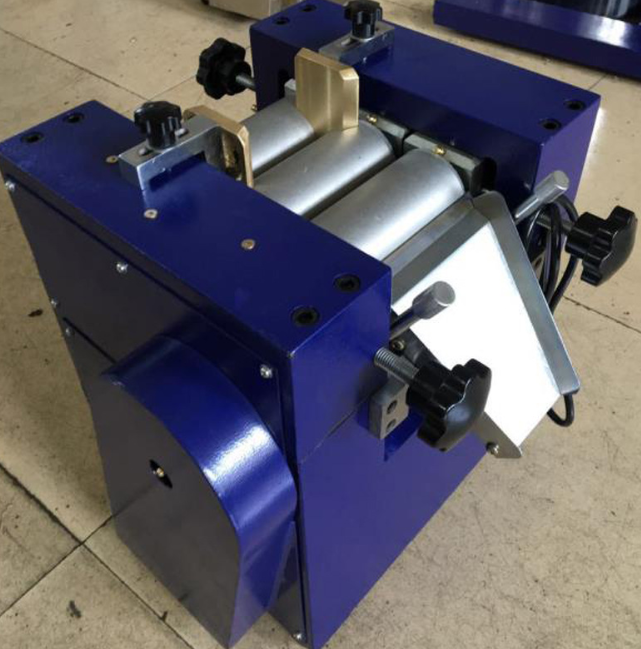

 SG65三輥研磨機主要用于各種油漆、油墨、顏料、塑料、食品等液體漿料（不宜研磨帶有酸堿成份或足以導致輥筒腐蝕的顏料）的前期實驗需要，為大規模生產提供正確的數據。

  該機通過機器水平方向排列的三根輥筒的表面相互擠軋及不同速度的摩擦而達到研磨作用，研磨物料一般只需研磨二次就可以達到要求，難研磨物料必須研磨多次，方能達到要求，加工細度一般可達到3-18um左右（用細度板測定）。

二、主要技術參數

三、工作原理

工作時將快、慢輥調節到適當位置，啟動機器，然后將需研磨的漿料加入中輥與慢輥之間銅刀間，漿料經過中、慢輥表面擠軋后，由中輥帶經快輥，再由緊貼表面的出料刮刀予以刮下，經過裝有攔板的刀板，流入盛料桶，由此構成整個研磨過程。

四、機器結構

   1、機器部分

   機體采用鑄件、由機座和上蓋板組成，機體左右導軌面上按水平方向裝有雙列向心軸承的慢、中、快軸承座每邊各一只，并與上蓋板連接在一起，中輥軸承座由方銷定位，快、慢輥軸承座在上蓋板上的調整螺桿及彈簧作用，作為后移里，軸承座用于支撐快、中、慢三輥筒，輥筒軸右端裝置有冷卻水裝置，左端裝置傳動齒輪，其機體下部里面裝有電動機，慢輥與中輥之間兩旁按輥筒中心的垂直方向裝有加料用的銅刀，快輥前方緊靠輥筒表面裝有出料用的部件，由此組成三輥研磨機。

2、傳動部件

  機座下部裝有電動機，通過三角皮帶傳動，傳入快輥，由快輥通過齒輪傳動至中輥，中輥再傳至慢輥。

3、輥筒

  輥筒分為快、中、慢各一，均由優質軸承鋼經淬火制成，兩端壓入已經熱處理的優質鋼軸頭，左軸頭裝有傳動齒輪，右軸頭中間通孔為水道孔，作為輥筒在工作時冷卻之用。

4、進料裝置

  進料裝置由銅片和銅刀支架組成，安裝在慢輥與中輥之間的兩端銅刀圓弧緊貼在慢、中輥兩輥表面，保證不流物料，銅刀支架采用螺栓固定在機體上，便于調整，邊距及拆裝清洗，銅刀應經常進行調整，便于輥筒表面密貼。

5、冷卻部件

  為適當?shù)妮佂补ぷ髅嬉蚰Σ梁螽a(chǎn)生的熱膨脹影響輥筒接觸面的平整，左輥筒右軸頭處裝有冷卻水管，在水管接頭處套有橡膠套，通入水源經輥筒內壁熱交換后，由原孔回入水箱，流入下水道。

6、出料裝置

  供出料用的出料板裝于機體的出料板支架上，出料板上裝有，通過出料板調節螺釘，使緊貼在快輥表面上，刀口的貼合位置應高于輥筒中心6mm,便于順利刮下經磨細后附著在快輥表面上的物料。

五、機器的使用，潤滑和維修保養

   機器經過安裝，并經空車運轉，確認無故障后，應注意以下問題；

    1、工作前

   檢查輥筒表面是否清潔，潤滑部分是否有足夠的潤滑油，輥筒是否松開，出料刮刀是否正常等。

    2、工作時

   （1）啟動機器以后，慢慢的將快輥調節至一定位置加入漿料，然后再作一次精密細致的調節，一般來說，調節滿意的輥筒，其表面色彩的深度是一致的，如果中間淺些，兩頭濃些，還是正常的，可以在冷卻水流加以控制，水流放得快些，時間一長，慢慢的就會一致，輥筒調節好以后，再將出料頂上。

   （2）漿料的主要研磨作用，是靠中輥和慢輥之間的研磨來達到的，快輥主要是起者帶出經研磨細后的漿料的作用，因此中輥和慢輥可以調節緊些，但中輥和快輥之間不能太緊，因?yàn)樘o了，快輥的線速度要比慢輥快九倍，而三根輥筒的材料質量和成分與結構都是一致的，由于磨損和膨脹系數等因數差距太大，結果會造成快輥的變形和加速快輥的損壞。

  （3）遇到輥筒中間出料細兩頭出料厚的情況，在工作時，可以加快水冷卻，輥筒經表面摩擦產生熱膨脹后，過了一個很短的時期，就會變得平直，尚使開車時基本平直，那可適當?shù)臏p少水冷卻，總之，視實際情況控制，必須注意，不能長時間不放冷水，因?yàn)檩佂脖砻娴臒崃恐饾u提高到一定程度后，輥筒面會變形損壞，造成無法使用的后果。

  （4）輥筒材料不耐酸堿，應避免研磨帶有腐蝕性的漿料。

  （5）應隨時注意調節快慢輥，由于輥筒的熱膨脹，一不小心，工作時容易脹死，甚至剎住電機，產生意外。

  （6）作進料用的銅刀不能壓得太緊，隨時在圓弧中注入潤滑油，視實際情況，可以調節工作面的長度。

  （7）注意軸承在正常運轉中，軸承溫度不得大于35度。

   3、工作后

  松開輥筒，銅刀，出料用的刀板，并加以清洗。

   4、機器的潤滑

   （1）輥筒在左端傳動齒輪間的齒合面，應隨時加潤滑脂，一般3~5天左右加一次，以免損壞齒輪。

   （2）軸承座內在出廠前已注滿潤滑脂，開始使用時用戶不必再注，用上半年或更長一些時間后再注。

   （3）各部位的調節螺栓及機器軸承導軌面應隨時加潤滑脂，以免磨損。

   5、維修和保養

   （1）機器連續使用半年以后，建議進行一次大檢修，將各處的活動部分加以拆洗一遍，重新?lián)Q上清潔的潤滑油，并仔細檢查下油路的暢通情況，在拆洗中發現問題時，應及時糾正。

   （2）在使用時發現輥筒變形，如中間低兩頭高，或出現橢圓情況，與不規則的變形和輥筒表面剝落等情況，必須停止使用，重新磨修。

   （3）輥筒磨修次數太多，輥筒直徑小于原直徑1.5mm以上時，會產生傳動齒輪頂緊而輥筒相互之間留有縫隙的現象，那些齒輪必須修正或調換，以改小它的節徑。

   （4）出料的鋒口，在安裝前須修正磨光，不允許留有尖刺和裂口，用短以后，可以擰松沉頭螺絲，向外移動再用，用完以后，在添置新刀時，應注意選料的硬度，一般要求在HR30~40最為理想，因?yàn)樘浟瞬荒湍?，太硬了?huì)損壞輥筒表面，寧可換，輥筒表面必須保護。

   （5）機器長期封存不用時，應在輥筒表面和其它地方涂上防腐油脂，必須注意輥筒腐蝕，稍微疏忽就會產生和銹斑，以后無法使用。啟封使用前必須進行一次大檢修，以免發生意外。

六、安裝及試車

1、安裝

將機器放在位置，接通電源即可。

2、試車

首先做好試車前的一切準備工作，的機器附著的一切防銹油脂，仔細地一切可能導致影響試車的隱患，調速供料銅刀及出料板脫離輥筒表面，然后進行試運，試運轉中軸承升溫正常，傳動齒輪鉓齒合良好，無撞擊聲，各轉動移動部位正常等，應認為試運滿意，即可正常生產。

 當試轉正常后，應進入性能試車，建議次的性能試車時，采用漿料色澤為深色，以便于觀察輥筒的平直穩定，一般說來，當試車時輥筒色澤是一致的或中間稍淺些，這些證明是滿意的，然后將研磨的漿料用細度板測量其細度，一切正常后，即能移交正常生產。

七、裝箱單

                      保用須知

 本公司生產的SG65三輥研磨機質量可靠，信譽，，從購機之日起一年內除磨損件（出料）或人為損壞外，一律實行保修。用戶需要維修時，請出示購機證明。本公司將提供優良的服務。
