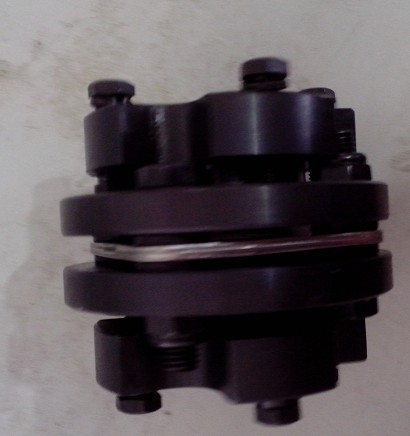

ZJM型脹緊套聯結彈性膜片聯軸器 ZJM型脹緊套鏈接彈性膜片聯軸器

ZJM脹套式膜片聯軸器由幾組膜片（不銹鋼薄板）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬?gòu)?qiáng)元件撓性聯軸器，不用潤油，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，2應用范圍 3異響原因 4安裝事項 5安裝拆卸 6保養方法 7常見型號 8傳動系統 9受力計算 10薄膜應力 1主要特性編輯 ??MJ型法蘭膜片聯軸 膜片聯軸器能補償主動機與從動機之間由于制造誤差、安裝誤差、承載變形以及溫升變化的影響等所引起的軸向、徑向和角向偏移。膜片聯軸器屬金屬?gòu)椥栽闲月?lián)軸器，其依靠金屬聯軸器膜片來聯接主、從動機傳遞扭矩，具有彈性減振、無噪聲、不需潤滑的優點，是當今替代齒式聯軸器及一般聯軸器的理想產品。 　　膜片聯軸器的主要特性 1、補償兩軸線不對中的能力強，與齒式聯軸器相比角位移可大一倍，徑向位移時反力小，撓性大，允許有一定的軸向、徑向和角向位移。 2、具有明顯的減震作用，無噪聲，無磨損。 3、適應高溫（-80+300）和惡劣環境中工作，并能在有沖擊、振動條件下安全動行。 4、傳動效率高，可達99.86%。特別適用于中、高速大功率傳動。 5、結構簡單、重量輕、體積小、裝拆方便。不必移動機器即可裝拆（指帶中間軸型式），不需潤滑。 6、能準確傳遞轉速，運轉無轉差，可用于精密機械的傳動 結構 ??單節膜片聯軸器 膜片聯軸器至少由一個膜片和兩個軸套組成。膜片 被用銷釘緊固在軸套上一般不會松動或引起膜片 和 軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中間有一個 或兩個剛性元件，兩邊 再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。 特點 ??MK型圓形膜片聯軸器 膜片聯軸器 這種特性有點像波紋管聯軸器，實際上聯軸器 傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以 承受高達1.5度的偏差，同時在伺服 系統中產生較低的軸承負荷。膜片 聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于 波紋管聯軸器。另一方面，膜片 聯軸器非常精巧，如果在使用中誤用或 沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之內是非常必要的。選擇適合的聯軸器是用好聯軸器的關鍵一步，在設計階段就得考慮選用什么類型的聯軸器了。 膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普通，在我國已制訂機械行業標準，最 近已修訂為新的行業標準：JB/T 9147-1999（代替ZB/T J19022-90） 聯軸器各轉矩間的關系。 選擇 膜片聯軸器的正確選擇： 1、 膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產 商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。 2、 膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它 很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。 3、 膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。 4、 另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之 內是非常必要的。 5、根據軸徑調整型號： 初步選定的軸承聯軸器聯接尺寸，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，否則還要根據軸徑d調整聯軸器的規格。 主、從動端軸徑不相同是普通現象，當轉矩、轉速相同，主、從動端軸徑不相同時，應按大軸徑選擇聯軸器型號。新設計的傳動系統中， 應選擇符合GBT3852中規定的七種軸孔型式，推薦采用J1型軸孔型式，以提高通用性和互換性，軸孔長度按i軸承聯軸器產品標準的規定。 2應用范圍編輯 廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統、汽輪機、活塞式動力機械傳動系統、履帶式車輛，以及發電機組高速、大功率機械傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。 3異響原因編輯 1、兩半聯軸器中間的間隔過寬，造成膜片受到較大的軸向力，而使絞制孔或絞制螺栓磨損，造成異響； 2、兩半聯軸器的軸向偏移過大或偏轉角過大，也會造成設備運行時產生振動和異響； 3、主動端和被動端的速度有差異時也會造成設備運行時產生振動和異響； 4、電動機的轉速碼盤出現故障，造成電機的轉速時快時慢，而使膜片式聯軸器異響。 4安裝事項編輯 ??雙膜片聯軸器 ①.帶膜片的產品有棱邊,有致傷可能,建議安裝時佩戴厚手套等. ②.請?jiān)诼?lián)軸器周邊安裝保護罩等裝置以確全. ③.安裝時軸心偏差超出容許值時,聯軸器可能會發生變形從而導致?lián)p壞或使用壽命縮短. ④.聯軸器的容許軸心偏差包括徑向,角向,軸向偏差.安裝時,請進行調整確保軸心偏差在對應的產品目錄下的容許值范圍內. ⑤.當多種偏差同時出現時,相應的容許值要減半. ⑥.為了延長聯軸器的使用壽命,建議將軸心偏差設定為容許值的1/3以?xún)?nèi). ⑦.在插入安裝軸后再擰緊螺絲,否則會導致聯軸器變形.擰緊螺絲時,請使用扭力扳手,切勿使用附件以外的螺絲安裝. ⑧.如果在運轉過程中出現異常聲音,請立即停止運行,并對安裝精度,螺絲松動情況等分別進行檢查.建議安裝調試完畢后在螺絲外表面涂粘接劑,增加保護性能. 5安裝拆卸編輯 1.將安裝軸表面的灰塵污濁擦拭干凈,同行抹一層薄薄的機油或者潤滑劑. 2.將凌斯聯軸器內孔清潔干凈,抹機油或者潤滑劑. 3.將凌斯聯軸器插入安裝軸;如孔徑偏緊,注意避免用鐵錘或硬金屬擊打安裝. 4.定位完成后,先按對角線方向,用扭力扳手(規定的擰緊力矩1/4)輕輕地?cái)Q緊螺絲. 5.加大力度(規定擰緊力矩的1/2)重復完成第4步動作. 6.按規定的擰緊力矩進行擰緊力矩進行擰緊固定. 7.最后,按圓周方向依次擰緊固定螺絲. 8.拆卸時,請?jiān)谘b置完全停止的狀態下進行;依次松緊螺絲. 6保養方法編輯 1、安裝前，應清洗兩軸端面，檢查端面鍵槽口等配合情況； 2、膜片聯軸器安裝以后，正常運轉一個班，必須檢查所有螺釘，如發現松動，必須擰緊，這樣反復幾個班，以保證不會松動； 3、為了防止膜片在高速運轉發生的微動磨損，導致膜片螺栓孔出現微裂而損壞，可在膜片之間涂以二硫化鉬等固體潤滑劑或?qū)δて砻孢M(jìn)行減磨涂層處理； 4、膜片聯軸器應避免長期超載使用和操作事故的發生； 5、膜片聯軸器在工作運轉中，應經常檢查膜片聯軸器是否發生異常現象，如有異?，F(xiàn)象發生必須及進維修； 6、膜片聯軸器在可能由于運轉的膜片聯軸器引起人身和設備事故的各個場地必須采取適當?shù)陌踩雷o(hù)措施.
