一、設計依據

1、 工藝要求：底漆→烘干→面漆→烘干；；

2、 輸送方式：（自備）；

3、涂裝主要設備：

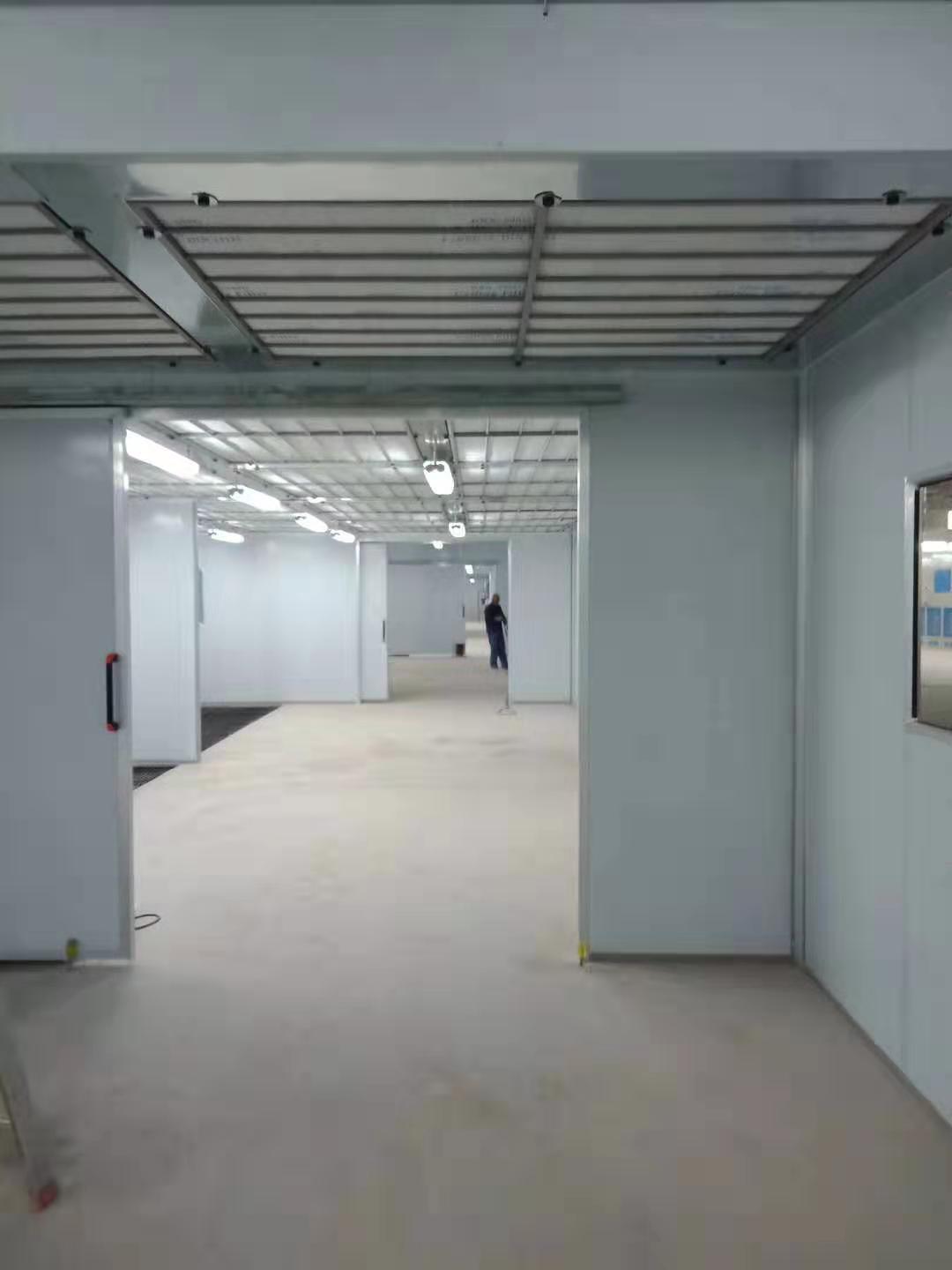

3.1、噴烘一體室 內徑尺寸（L×W×H）mm:12000x6000x5700；

4、噴烘一體室

4.1、噴漆工藝：人工噴涂；

4.2、烘干工藝：自動烘干；

4.3、氣流形式：噴漆時頂部送風底部排風；烘干時熱風循環；

4.4、處理方式：干式；

4.5、加熱方式：電加熱；

4.6、烘干溫度：60℃；

4.7、漆霧處理：漆霧過濾棉；

4.8、廢氣處理：活性炭吸附；

5、空氣排放標準：達國家二級排放標準；

6、能源：電、壓縮空氣等；

7、供電電壓及頻率：380v±10﹪/220v±10﹪、50HZ±2﹪；

8、輔助設備：壓力控制裝置、濃度報警裝置、溫度控制裝置、超溫報警裝置、防靜電處理裝置和滅火裝置（滅火裝置客戶自備）。

二、噴烘一體室工作原理

噴烘漆一體室用于對工件底漆噴涂、底漆烘干、面漆噴涂、面漆烘干作業。

⑴噴漆時工作原理：噴漆作業時，啟動設備后在噴烘一體室里對需噴涂的產品周圍形成一股0.3m/s間的氣流。操作工在對工件表面噴漆過程中所產生的漆霧被氣流強行快速的排離操作工的操作區域，防止漆霧對操作工的身心造成傷害。同時含有漆霧的空氣進行吸附處理后高空排放，排放達到GB16297-1996《大氣污染物綜合排放標準》的要求。

⑵烤漆時工作原理：烤漆時，調節風門自動切換為烘干狀態，循環風機及電加熱器依次啟動，循環風機送出氣流經換熱器加熱后，經過室體頂部靜壓室空氣過濾棉凈化后進入室內，室內的經加熱后的氣體會不斷由上而下，流經工件、底部風溝返回?fù)Q熱器再次加熱，周而復始，進入室內氣體的溫度就會逐漸升高，而達到所需溫度。當房內溫度達到設定值時，電加熱器自動關閉，當溫度下降到設定溫度以下時，電加熱器自動復位工作，使室內烘干溫度保持恒定
