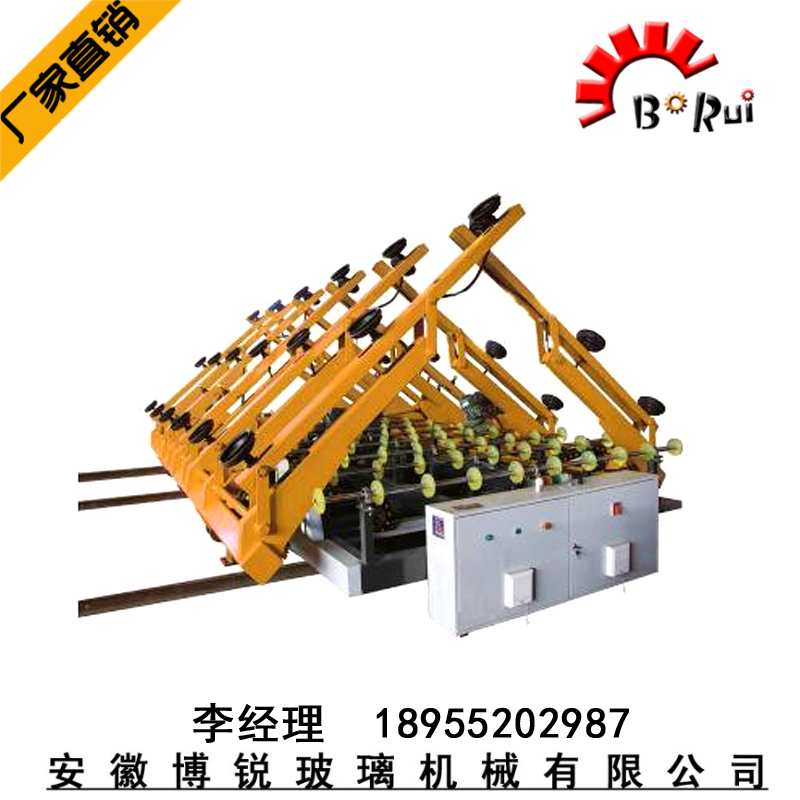

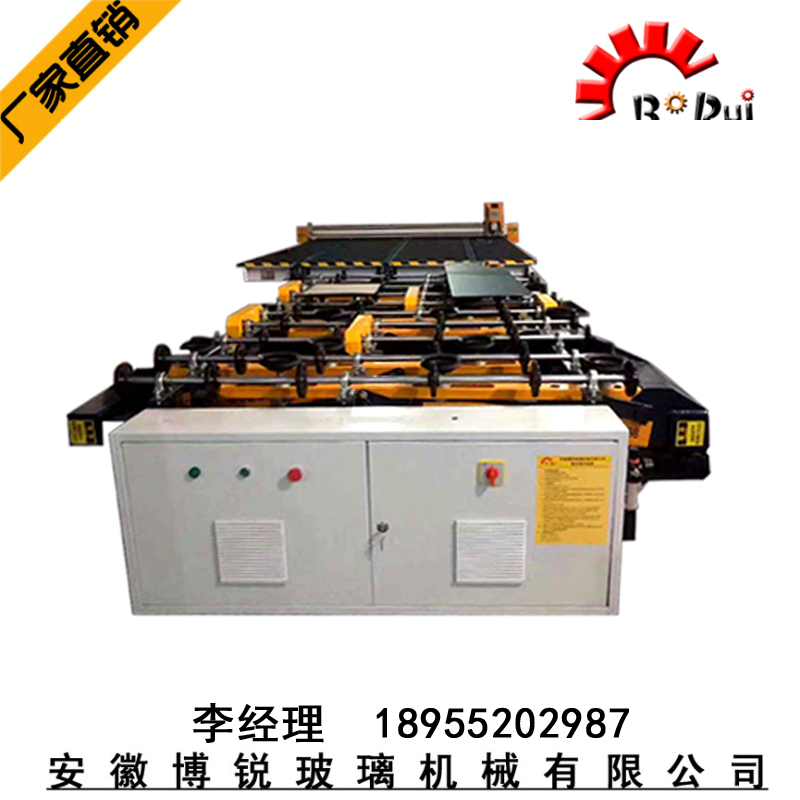

BR-玻璃切割機全自動上下片臺 全自動玻璃切割流水線

機械配置： 1)、翻轉鏈輪鏈條：特制高精度加強形。 2)、傳輸滾輪：進口PU材質。 3）、真空吸盤：丁基膠材質 4）、傳輸/翻轉電機：臺邦電機 5）、真空泵：頂配。 電器原件： 1）、PLC控制器：臺達 2）、變頻器：臺達 3）、光電開關：歐姆龍/奧通米克。 4）、其它電器原件：施耐德、德力西 5）、控制電欖：德國進口柔性電欖。 6）、接觸器：德力西。 7)、氣動原件：主要原件采用亞德克。 8）、觸摸屏：臺達。 技術參數： 1）、上下片尺寸范圍：4000*2500 2）、上下片厚度：3～20mm。 3）、上下片節拍：30-60秒（可調） 快速上下片的工作效率是普通款的兩到三倍 4）、傳輸速度：0～40m/min（可調） 5）、max吸片深度：700mm 6）、max上下片附荷：500KG 7）、單側上下片臂數量：四個臂。 8）、單臂吸盤數：4個。 9）、上下片翻轉臂：?jiǎn)畏?10）、電源/功率 安裝電源：380V/50HZ 11）、安裝功率：6KW 13）、壓縮空氣：0.3Mpa-0.4 Mpa 14）、真空壓力：-70～-90Kpa（根據玻璃厚度可調） 機器概述： 1）、自動上片機是一臺從料架上提取玻璃原片，翻轉到水平臺面，輸送至切割機或者其它加工工作臺的輔助設備。 2）、真空系統采用品牌真空泵，大大提高了整機系統的安全性和穩定性；機架主體由電機驅動在雙軌道上移動，主架大臂上裝有吸盤臂，每個臂上有三只吸盤可調。車架向前行走吸盤臂同時向上翻轉，當吸盤觸及到玻璃架上的原片玻璃時，真空泵開始工作，吸盤產生真空吸住玻璃，當真空度達到設定值時，翻轉臂提升并翻轉到水平位置，排氣后，玻璃將被輸送到X軸終點并定位，等待向切割機輸送。整個作業過程均由PLC控制。 技術描述： 1）、翻轉模式：機械式翻轉，運行速度快，運行穩定，無任何抖動，可滿足3~20mm的玻璃上片。裝配雙道翻轉傳輸鏈條保護，可確保翻轉過程安全可靠。 2）、翻轉角度：95～98度可調。可滿足各種角度玻璃架上片。 3）、吸片深度：特殊的連桿伸縮機構，吸盤可前伸位移達150mm,可滿足700mm的上片深度，無需任何輔助架，可直接從鐵架進行上片作業。 4）、感應裝置：使用兩套玻璃光電感應器，可有效杜絕因感應失靈導致的安全事故。設備運行更安全穩定可靠。 5）、抬升裝置；獨特的連桿抬升裝置，可確保抬升動作同步一致，杜絕了因抬升不同步的缺陷?？杀ＷC玻璃的安全分片。 6）、吸附裝置: 吸盤采用的雙層吸附結構（內外兩層），吸片更加牢固，杜絕了吸盤外層劃破而導致的吸附漏氣的缺陷。 7）、吸盤控制: 每個吸盤都有單獨的氣閥進行開關控制，可自由選擇吸盤工作數量，方便各種尺寸玻璃的上片操作需求。
