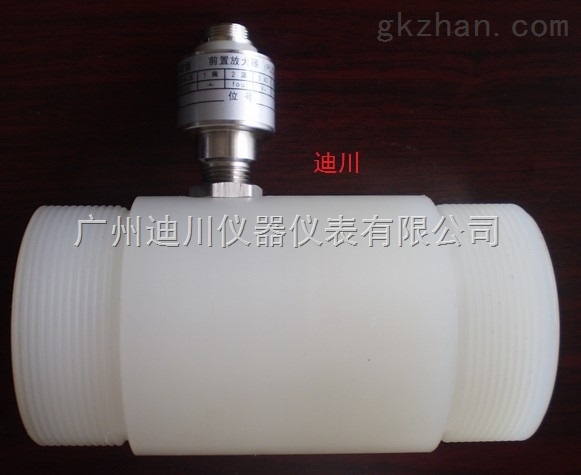

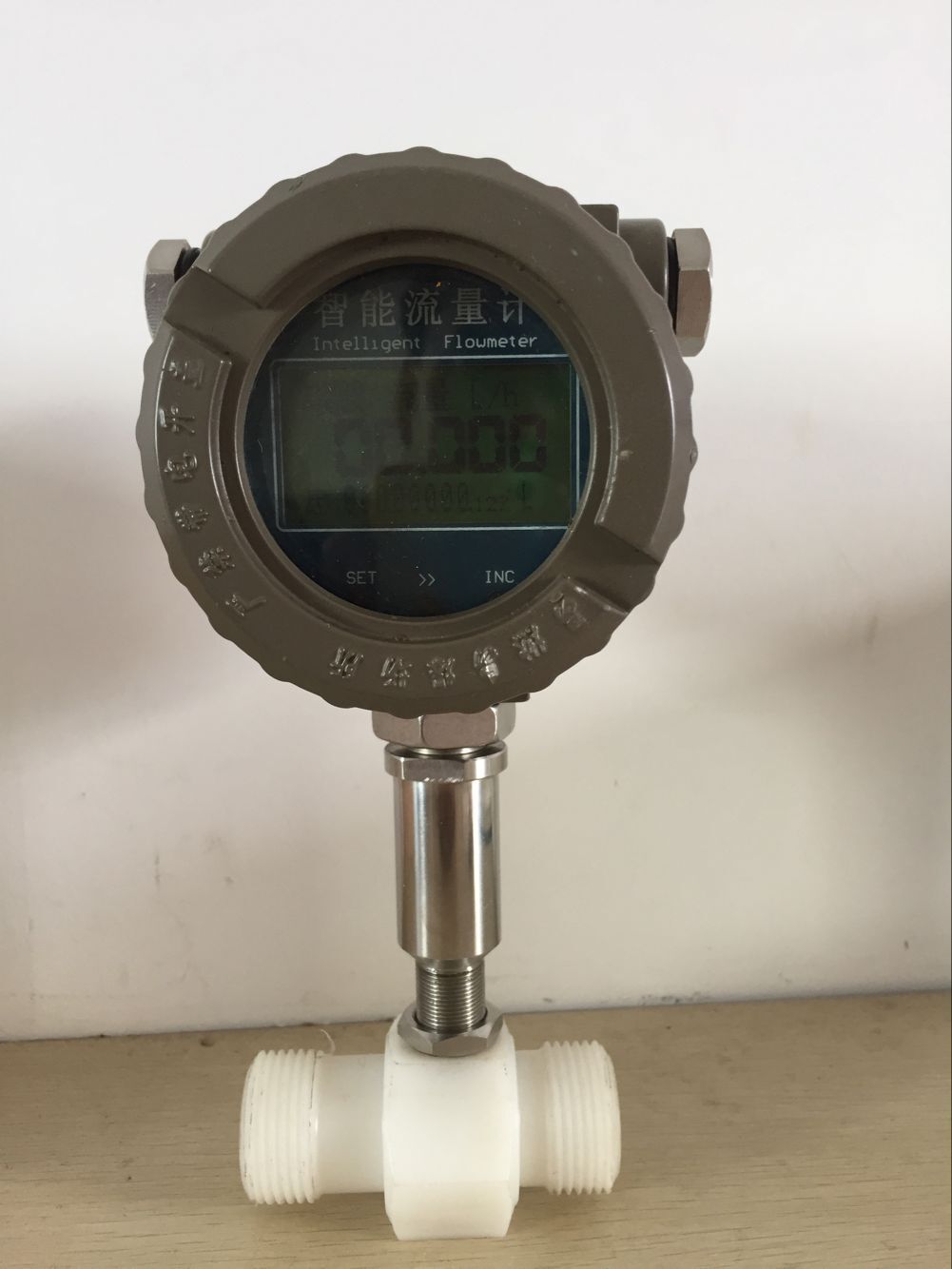

塑料渦輪流量計 PE材質渦輪流量計廣東流量計廠家

一、 概述： 　　 1、LW型渦輪流量傳感器（以下簡稱傳感器）為我公司新研制開發的防腐型傳感器，與顯示儀表配套組成渦輪流量計?？蓽y(cè)量液體的瞬時流量和累計體積總量，也可以對液體定量控制。傳感器具有精度高壽命長操作維護簡單等特點，廣泛用于工礦、石油、化工、冶金、電廠等行業。傳感器全部采用非金屬材料，測量較強腐蝕性液體尤為適用。是測量腐蝕性液體的理想儀表。 　　 2、傳感器適用于無纖維、顆粒等雜質的液體。 　　 3、如用戶需用特殊型式的傳感器，可共同協商訂貨。需防爆型傳感器時，在訂貨中加以說明　　 二、工作原理： 　　 被測液體流經傳感器時，傳感器內葉輪借助于液體的動能而旋轉。此時葉輪葉片使檢出裝置中的磁路磁阻發生周周期性變化，因而在檢出線圈兩端感應出與流量成正比的電脈沖信號，經前置放大器放大后送至顯示儀表。 　　 在測量范圍內，傳感器的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數用K表示：:　　K=f / Q或K＝V / N 　　 式中：f－流量信號頻率（Hz）； 　　　　　 Q－體積流量（m3/h或L/h）； 　　　　　 N－脈沖數； 　　　　　 V－體積總量（m3/L）； 　　 每臺傳感器的儀表系數由制造廠填寫在檢定中。出廠時K值已設入配套的顯示儀表中，可顯示出瞬時流量和體積總量,使用廠家切忌改動K值。 三、主要技術參數:酸性液體渦輪流量計，塑料渦輪流量計 防腐型智能渦輪流量計廠家 　　★ 基本參數（見表一） 　　★ 準確度：1.0級、0.5級； 　　★ 使用條件： 　　1、 環境溫度：-20～+50℃； 　　2、 相對溫度：5%～95%； 　　3、 介質溫度：-20～+80℃； 　　4、 防爆等級：ibⅡBT4； 　　★ 介質壓力：1.0MPa； 　　★ 輸出方式：脈沖輸出或4～20mA兩線制； 　　★ 安裝方式：法蘭連接； 　　★ 傳輸距離：傳感器至顯示儀表的距離可達1km； 防腐型渦輪流量傳感器(脈沖信號或4~20mA信號 防腐型液體渦輪流量計 四、標記的含義：酸性液體渦輪流量計，塑料渦輪流量計 防腐型智能渦輪流量計廠家 1、LW：脈沖輸出（5～24V供電）； 2、LWA：4～20mA兩線制變送輸出（24V供電）； 3、LWB： 現場顯示瞬時流量及累計量耗電電流25uA。電池供電 4、LWC：流量變送器4～20mA輸出，+24V供電；不帶顯示 五、特點： 1、流量范圍寬，量程比可達到1：50； 2、全部采用非金屬材料UPVC（軸承采用防腐陶瓷軸承）； 3、適用于測量較強腐蝕性的酸、堿、鹽液體； 4、現場顯示耗電電流為25uA。 （表一） 型號通徑DN（mm）始動流量（m3/h)流量范圍（m3/h)安裝形式 L D d 孔數個 LW-40F 40 0.2 0.6-20 法蘭 140φ110 φ18 4 LW-50F 50 0.3 1-40 法蘭 150 φ125 φ18 4 LW-80F 80 0.8 7-100 法蘭 160 φ160 φ18 8 LW-100F 100 1.5 10-200 法蘭 180 φ180 φ18 8
