合成樹脂瓦的適用范圍

合成樹脂瓦的適用范圍

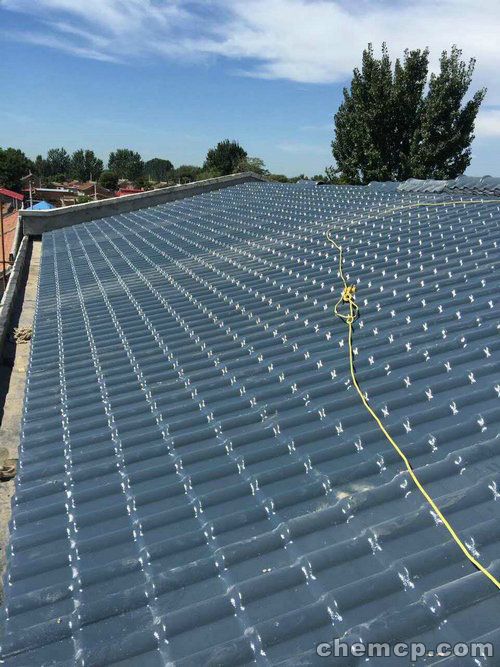

合成樹脂瓦，是運用高新化學(xué)化工技術(shù)研制而成的新型建筑材料，具有重量輕、強度大、防水防潮、防腐阻燃、隔音隔熱等多種優(yōu)良特性，普遍適用于開發(fā)區(qū)平改坡、農(nóng)貿(mào)市場、商場、住宅小區(qū)、新農(nóng)村建設(shè)居民別墅、雨篷、遮陽篷、仿古建筑等。合成樹脂瓦規(guī)格為1050mm-960mm-或880毫米-800mm。

合成樹脂瓦

ASA&PVC/PMMA/ABS/PETG/pet/PPE/pap大力倡導(dǎo)國家與推廣的新一代輕型環(huán)保建筑材料，產(chǎn)品環(huán)保、節(jié)能并可再生利用，其獨特的性能優(yōu)勢贏得了建筑界人士的普遍關(guān)注與認可，產(chǎn)品市場甚為廣闊?！∑溥\用高新化學(xué)化工技術(shù)研制而成的新型建筑材料，具有重量輕、強度大、防水防潮、防腐阻燃、隔音隔熱等多種優(yōu)良特性，普遍適用于開發(fā)區(qū)平改坡、農(nóng)貿(mào)市場、商場、住宅小區(qū)、新農(nóng)村建設(shè)居民別墅、雨篷、遮陽篷、仿古建筑等。

特點編輯

適用范圍：適用混凝土結(jié)構(gòu)、鋼結(jié)構(gòu)、木結(jié)構(gòu)、磚木混合結(jié)構(gòu)等各種結(jié)構(gòu)新建坡屋面、老建筑平改坡 工程。

一、的耐候性 　合成樹脂瓦一般產(chǎn)用優(yōu)良的高耐候性工程樹脂，如ASA，PPMA，pmma等，這些材料都是高耐候的材料，使之在自然環(huán)境中具有超乎尋常的耐候性，它既是長期暴露于紫外線、濕氣、熱、寒和沖擊下，仍然能保持顏色和物理性能的穩(wěn)定性。

二、優(yōu)異的耐腐蝕性能

橫向合成樹脂瓦

高耐候性樹脂和主體樹脂具有非常好的耐腐蝕性能，不會被雨雪侵蝕導(dǎo)致性能下降，可長期抵御酸、堿、鹽等多種化學(xué)物質(zhì)的腐蝕，因此非常適用于鹽霧腐蝕性強的沿海地區(qū)以及空氣污染嚴重地區(qū)

三、的抗荷載性能

合成樹脂瓦具有很好的抗荷載性能。

四、抗沖擊耐低溫效果好

合成樹脂瓦具有良好的抗沖擊低溫能力，1公斤重鋼錘1.5米高自由落在瓦面不產(chǎn)生裂紋，經(jīng)過10個凍融循環(huán)，產(chǎn)品無空鼓、起泡、剝離、裂紋現(xiàn)象。

五、自清潔

合成樹脂瓦表面致密光滑，不易吸附灰塵，具有“荷葉效應(yīng)” 。雨水沖刷潔凈如新，不會出現(xiàn)積垢后被雨水沖刷的斑斑駁駁的現(xiàn)象。

案例

六、安裝方便

一般此種產(chǎn)品都具有以下特點：

瓦單張面積大，鋪裝效率高

質(zhì)量輕，容易吊卸

配套產(chǎn)品齊全

工具、工序簡單

七、綠色環(huán)保

合成樹脂瓦通過中國環(huán)境標志產(chǎn)品認證，當(dāng)產(chǎn)品使用壽命終結(jié)可完全回收再利用。

八、防火等級達到B1

符合國家屋面材料防火要求，達到難燃級標準，有效延緩火勢蔓延。

檢測編輯

合成樹脂瓦規(guī)格通常為0.88M和0.96M，厚度為3MM，每平米重量為6KG，標準的合成樹脂瓦在其選購時會出示其國家化學(xué)建筑材料測試中心的相關(guān)檢測報告（沒有國家化學(xué)建材檢測中心的檢測報告是不允許其在市場上銷售的）：

1.人工老化檢測報告（人工老化10000小時相當(dāng)于實際使用20年以上）

2.低溫落錘沖擊（0℃，1h）檢測報告(一公斤重的鋼球自1米的高度自由落在瓦面上不產(chǎn)生裂紋，低溫下落球沖擊10次產(chǎn)品無破壞。經(jīng)過10個凍融循環(huán)，產(chǎn)品無空鼓，起泡，剝離，裂紋等現(xiàn)象。) 標準的合成樹脂瓦自身具有非常好的抗荷載性能，經(jīng)國家建筑材料及構(gòu)件質(zhì)量監(jiān)督站檢測，在支撐間隔750MM，均布加載150KG情況下，無任何破壞。劣制的合成樹脂瓦工人施工踩在瓦上作業(yè)時會產(chǎn)生破碎。

3.防火建材檢測報告（建筑內(nèi)部裝修設(shè)計防火規(guī)范A2.6塑料燃燒性能判定B1級以上）

4．標準的合成樹脂瓦可以長期抵御酸，堿，鹽等各種化學(xué)物質(zhì)腐蝕，實驗浸泡鹽，堿及60%以下各種酸中24小時無化學(xué)作用。劣制的合成樹脂瓦面層采用其顏料會產(chǎn)生化學(xué)反應(yīng)，甚至產(chǎn)生褪色。

結(jié)構(gòu)編輯

合成樹脂瓦的主要成分是合成樹脂，即有人工合成的一類高分子聚合物。在外力作用下可呈塑性流動狀態(tài)，某些性質(zhì)與天然樹脂相似。

合成樹脂瓦的面層材料最為關(guān)鍵，面層材料的選用直接影響樹脂瓦的使用壽命，大多數(shù)情況下選用的超耐候材料ASA或者PMMA,通過表面共擠最后成型。產(chǎn)品的耐候性直接導(dǎo)致了合成樹脂瓦的使用壽命。

于此同時，合成樹脂瓦的好壞，還與表面材料的使用量，和共擠技術(shù)有關(guān)系。

意義編輯

其特性是，“冬暖夏涼，物美價廉”，作為華東地區(qū)的新產(chǎn)品，已經(jīng)上架，引導(dǎo)瓦業(yè)的產(chǎn)業(yè)結(jié)構(gòu)大調(diào)整，由勞動密集型向技術(shù)密集型轉(zhuǎn)型，也充分響應(yīng)了國家的環(huán)保低碳政策和建立節(jié)約型社會的號召。

如何選購編輯

其一：稱比重。樹脂瓦主要原材合成樹脂瓦料是聚氯乙烯（PVC），其比重約為1.4。 稱重1平方米大的樹脂瓦，重量÷體積≈1.4 證明樹脂瓦主材為PVC，能有效保證產(chǎn)品使用壽命。重量÷體積>1.4 證明樹脂瓦中添加了大量的重質(zhì)碳合成樹脂瓦酸鈣及其它填充料，這不僅無法保證產(chǎn)品的使用壽命，而且產(chǎn)品脆性很大，易合成樹脂瓦折，只能適用于簡易臨時性建筑上。(由于體積測量不是很方便，通常我們選用專業(yè)的馬弗爐，做灰分燃燒試驗。由于樹脂燃燒后不會留下灰分，所以灰分的主要為不可燃的重鈣，這樣我們就可以得出其鈣 粉的含量，通常來說，鈣 粉的含量越高，其質(zhì)量越差，成本也越低。)

其二：用火燒。 用火點燃樹脂瓦一角，火源離開后，火苗合成樹脂瓦立刻自息。偽劣樹脂瓦火苗有蔓延之勢并有較大的刺激氣味。原因是：添加大量重質(zhì)碳酸鈣的偽劣樹脂瓦為了讓產(chǎn)合成樹脂瓦品具有一定的柔韌性，在其中添加了增塑劑，而這種助劑具有助燃作用，這樣產(chǎn)合成樹脂瓦品是不符合消防要求而且耐候性能差，在陽光的合成樹脂瓦照射下產(chǎn)生開裂。(合成樹脂瓦，表層使用進口的樹脂ASA，因為ASA為不可燃樹脂而且非常昂貴。所以，如果針對表面點火，瓦會燃燒，這恰恰說明其使用的為優(yōu)質(zhì)樹脂，具有很高的保色、抗老化性能。)

其三：用手掂、敲擊。 樹脂瓦質(zhì)地輕盈，板與板敲擊有沉悶感；偽劣仿制樹脂瓦用手掂有沉重感。板與板敲擊聲音清脆。

其四：看外觀。 樹脂瓦外形輪廓清晰，材料本身有光澤；反之為偽劣仿制樹脂瓦。(樹脂瓦表面使用的asa樹脂通常為亞光顏色，如果是反光的表面使用的多數(shù)為國產(chǎn)的樹脂，且使用量較少，瓦容易褪色。)

合成樹脂瓦的安裝編輯

放線

安裝前應(yīng)根據(jù)現(xiàn)場屋面情況進行放線，這樣有助于安裝瓦時達到橫平豎直，保證安裝質(zhì)量及達到美觀效果。

安裝主瓦

兩坡屋面主瓦安裝時，一側(cè)波峰中心與CC1（CC2）或DD1（DD2）線重合，主瓦上、下部都應(yīng)與CD、AB線平行，并從一側(cè)（CC1或DD1線）開始安裝。

張瓦的安裝最為重要，一定要保證瓦底邊與CC1（CC2）或DD1（DD2）線垂直不得傾斜，位置擺正后，在最下端檁條和瓦的中心位置（波峰）處將瓦固定。

為防止單向搭接造成的傾斜和不平整現(xiàn)象，主瓦橫向安裝要一上、一下排列，即第二張瓦扣壓張瓦和第三張瓦，第四張瓦扣壓第三張和第五張瓦并各搭接一個瓦波，其余以此類推。

安裝過程中要隨時檢查瓦底邊與施工線的垂直，確認無誤后再將固定件安裝齊全。

縱向安裝要搭接瓦的一個節(jié)長。

兩坡屋面主瓦安裝應(yīng)兩側(cè)同步進行，以確保正脊瓦安裝的波峰吻合。
