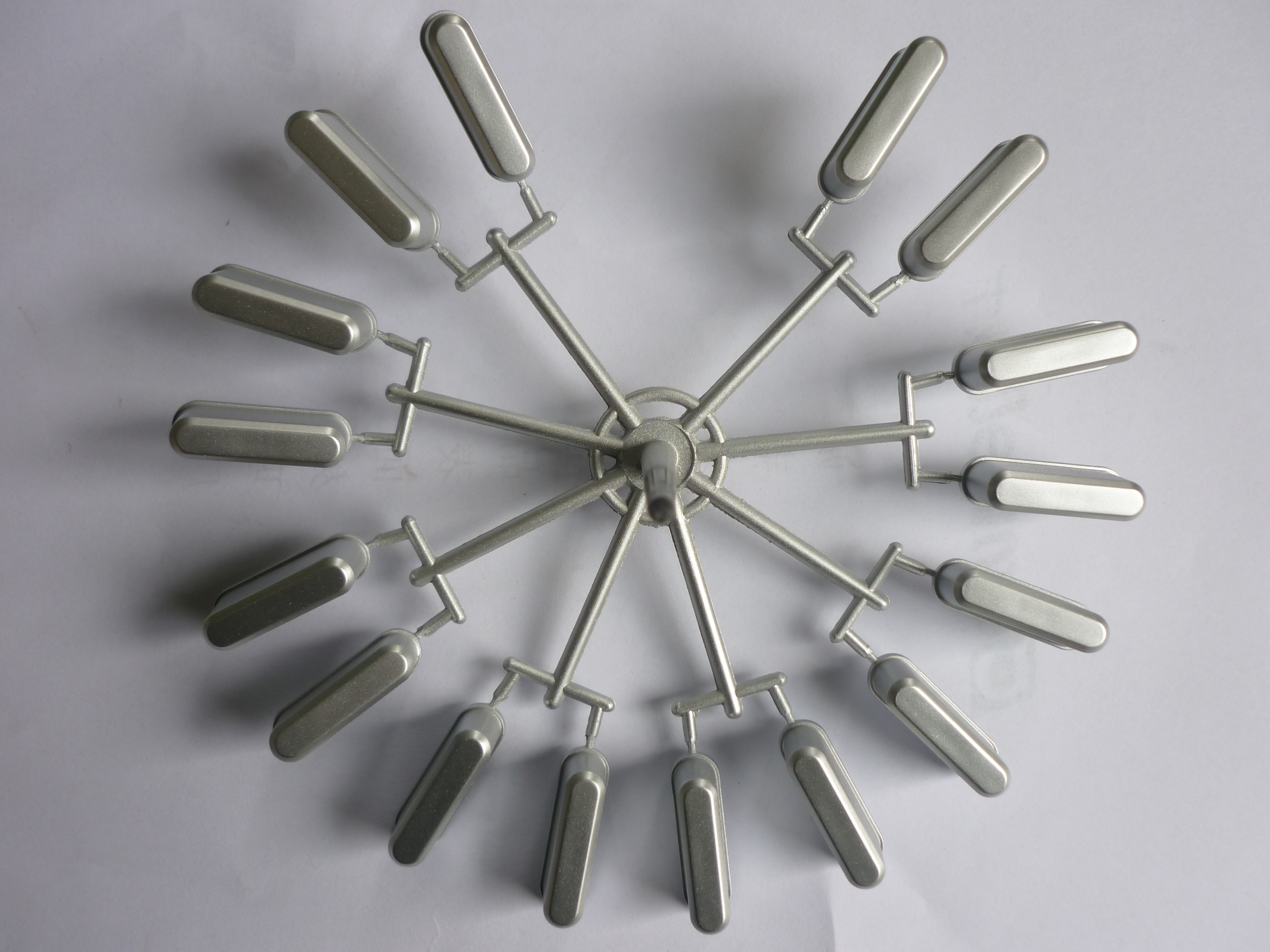

石家莊，/塑料真空電鍍

一、塑料電鍍制品的應(yīng)用? ? 塑料電鍍工藝在本世紀(jì)60-年代已實(shí)現(xiàn)工業(yè)化，目前工程塑料的電鍍技術(shù)已日趨完善，而耐熱性、耐藥品性好，機(jī)械強(qiáng)度優(yōu)異的超工程塑料的電鍍工藝正在研制之中。用品質(zhì)優(yōu)良、價(jià)格較低的塑料制品代替金屬材料不僅可以降低生產(chǎn)成本，而且也大大降低產(chǎn)品重量。塑料制品電鍍不僅可提高其裝飾效果而且也能更好發(fā)揮塑料本來的特性，因此在要求電性能好的電子電器領(lǐng)域，塑料電鍍制品越來越受歡迎。? ? 最初塑料電鍍制品主要用于汽車工業(yè)，如做車輪護(hù)罩，汽車門把手等，目前已大量用在辦公設(shè)備及通信設(shè)備上，如做個(gè)人電腦機(jī)殼的電磁罩等。隨著研究的深入，塑料電鍍制品的應(yīng)用將會日益廣泛。 二、塑料電鍍工藝原理 塑料濕法電鍍工藝基本流程為：? ? 除油一(預(yù)處理)一浸蝕一中和一(表面清洗)一添加催化劑一活化一非電解電鍍一電鍍。各個(gè)步驟的作用和原理如下。 (1)除油??由于塑料制品表面常沾有指紋、油污等有機(jī)物，以及靠靜電作用而附著的灰塵等無機(jī)物，這些污垢都應(yīng)加以去除。常用于除油的堿性試劑有硅酸鹽和鹽兩類+其中硅酸鹽會在表面形成硅酸鹽薄膜，對后續(xù)浸蝕處理有影響，所以通常使用鹽除油劑。 (2)預(yù)浸蝕??由于工程塑料及超工程塑料耐化學(xué)藥品性能好，一般難以被化學(xué)藥品浸蝕，因此在浸蝕之前要進(jìn)行預(yù)浸蝕。預(yù)浸蝕常使用有機(jī)，利用有機(jī)使塑料表面產(chǎn)生膨潤。經(jīng)過預(yù)浸蝕處理可提高浸蝕加工效果。有的塑料較易被化學(xué)藥品浸蝕，則可省略預(yù)浸蝕步驟。? ? (3)浸蝕??浸蝕是采用強(qiáng)氧化劑或強(qiáng)酸、強(qiáng)堿對塑料進(jìn)行化學(xué)處理，使塑料表面有選擇性的溶解，產(chǎn)生凹凸不平的固定點(diǎn)—，結(jié)果使電鍍產(chǎn)生良好的外觀并保證鍍層附著性好。如ABS塑料(--腈共聚物)采用和的混合液做浸蝕劑，在強(qiáng)氧化性的作用下，塑料中的氧化形成羰基等極性基并在塑料表面產(chǎn)生固定點(diǎn)。這些固定點(diǎn)是發(fā)生電鍍的有利位置i又如工程塑料和超工程塑料經(jīng)預(yù)浸蝕處理后，再在作用下，膨潤的表面層就會局部產(chǎn)生氧化的固定點(diǎn)。而有無機(jī)物或玻璃纖維做填充劑的工程塑料；在強(qiáng)氧化劑的浸蝕作用下，填充劑溶解脫落而在塑料表面形成固定點(diǎn)。含有酯類結(jié)構(gòu)的塑料在強(qiáng)酸、強(qiáng)堿浸蝕下也會解離而形成活化的固定點(diǎn)。? (4)中和??經(jīng)浸蝕處理后必須去除塑料表面殘留的浸蝕劑，如用做浸蝕劑，需用氫等堿中和。如用做浸蝕赳，表面上有殘留的，會使后續(xù)的非電解電鍍產(chǎn)生的鍍層無法在塑料表面形成，導(dǎo)致鍍層附著下降，外觀不好，此時(shí)通常使用有還原性的或有機(jī)酸去除之。???? (5)表面清理??對工程塑料和超工程塑料需要這一步驟，目的為在后續(xù)的添加催化劑處理步驟中提高表面對催化劑(金屬鈀)的吸附性。?[page]?? (6)添加催化劑及活化處理??為使非電解電鍍得到良好的效果，在塑料表面要吸附催化劑金屬鈀。具體作法為把塑料浸漬在含有鈀和二錫的溶液(催化劑C)中浸漬。再在堿液或酸液中進(jìn)行活化處理(多采用在或溶液中活化處理)以促進(jìn)金屬鈀的生成。其反應(yīng)式為：?? 真空電鍍以下優(yōu)點(diǎn)： 1.沉積材料廣泛：可沉積鋁、鈦、鋯等濕法電鍍無法沉積的低電位金屬，通以反應(yīng)氣體和合金靶材更是可以沉積從合金到陶瓷甚至是金剛石的涂層，而且可以根據(jù)需要設(shè)計(jì)涂層體系.
