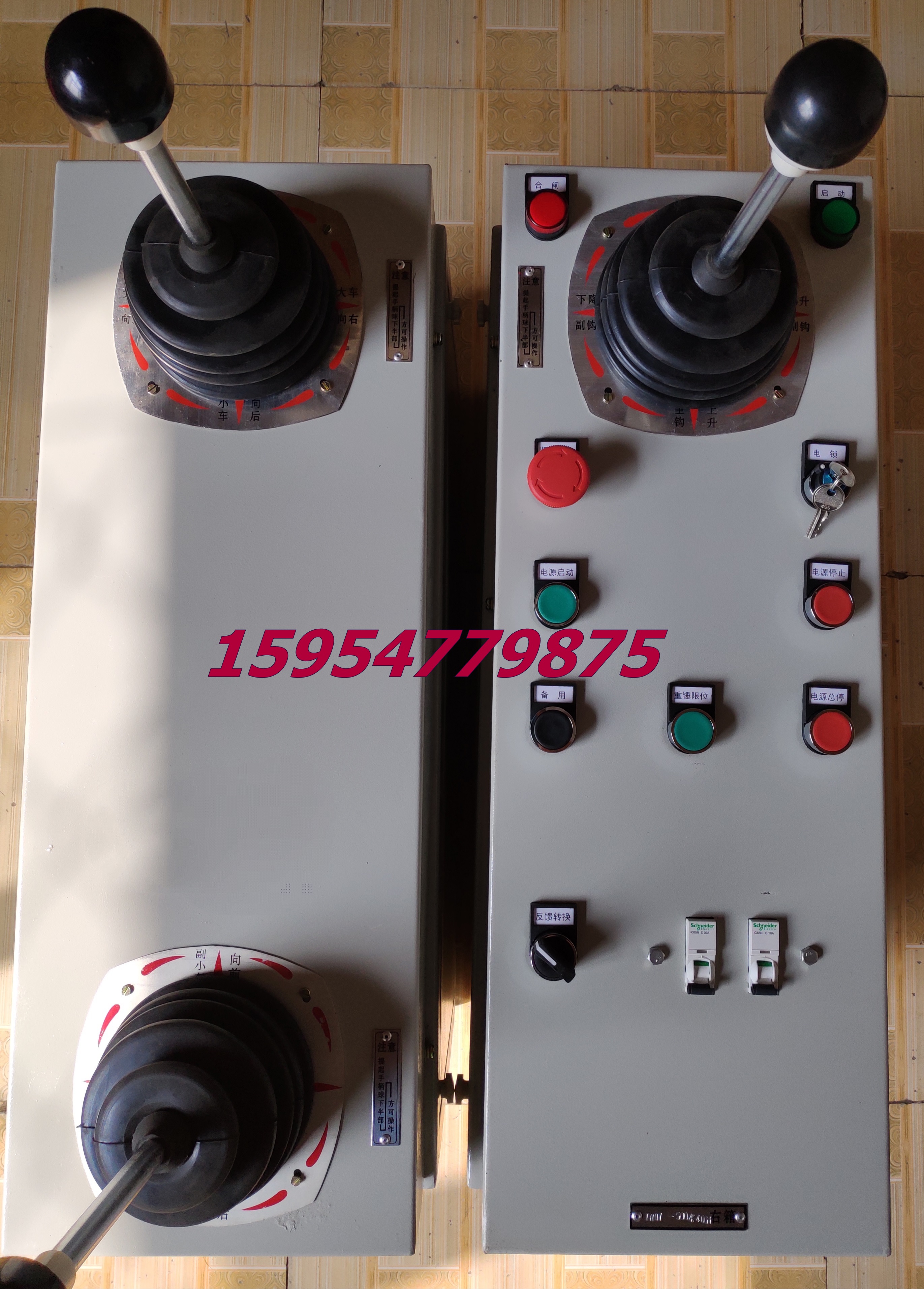

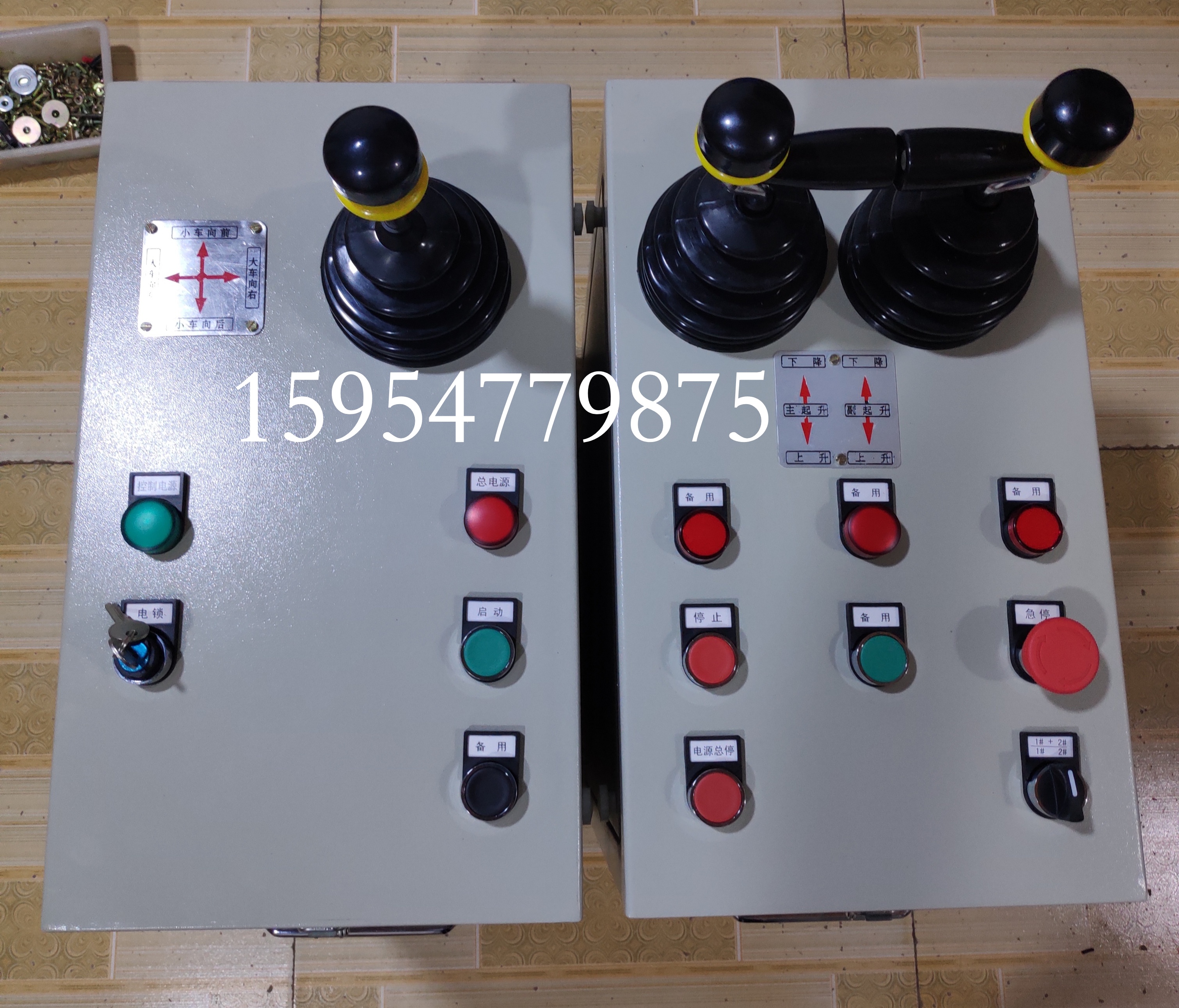

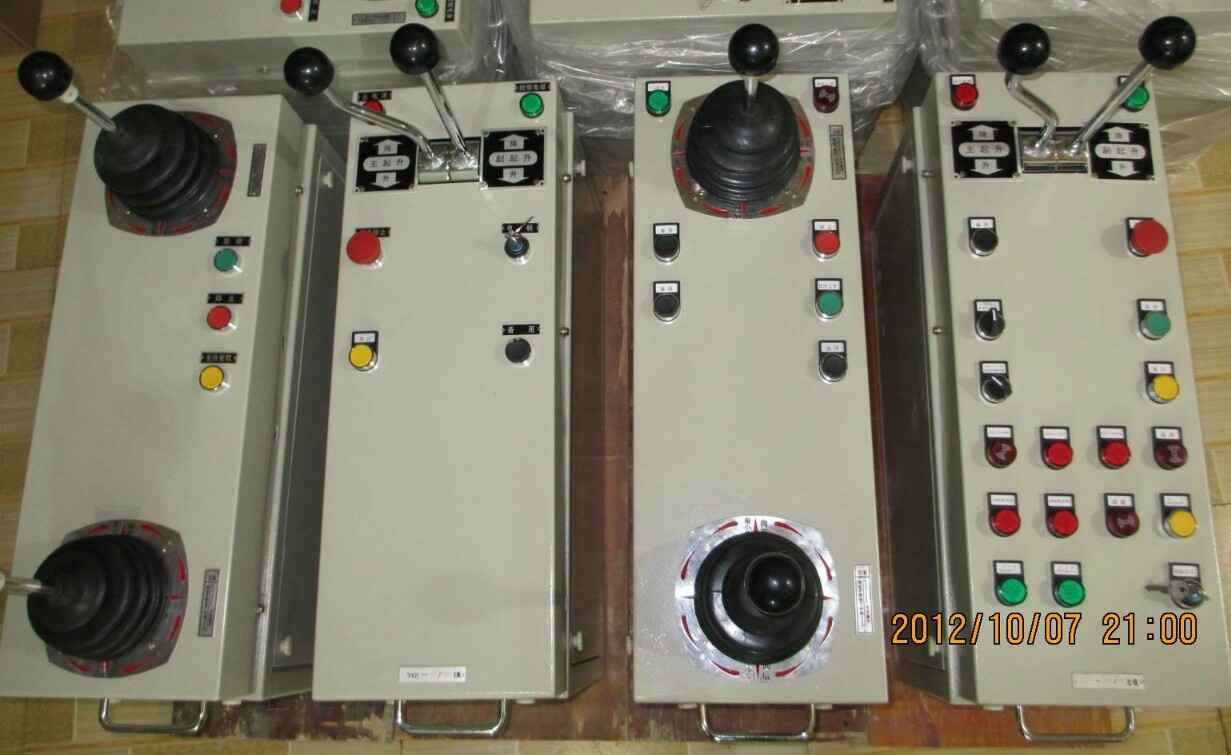

大連THQ1聯動控制臺

THQ1 系列聯動控制臺 一 范圍 THQ1系列聯動控制臺（以下簡稱聯動臺）適用于交流 50Hz、額定工作電壓至 380V的主電路和控制電路或直流額定工作電壓至 220V的控制電路中，控制起重運輸機械和類似條件下的電氣控制設備中的電動機起動、調速、制動和換向。 聯動臺符合國家標準 GB14048.4《低壓開關設備和控制設備 低壓接觸器和電動機起動器》、GB14048.5《低壓開關設備和控制設備 控制電路電器和開關元件 部分 機電式控制電路電器》以及 JB/T6748《起重機控制臺》。 二 型號含義 THQ 1 – □ □ □ / □ 線路特征代號 聯動臺內裝 60A凸輪控制器數量聯動臺內裝 25A凸輪控制器數量聯動臺內裝 10A主令控制器數量設計序號 產品類組代號：聯動控制臺 三 正常工作條件 周圍空氣溫度不超過＋40℃，不低于-5℃，24h內平均溫度不超過＋35℃。 安裝地點的海拔不超過 2000m。 大氣條件 濕度 安裝地點的空氣相對濕度在溫度為＋40℃時不超過 5％；在較低的溫度下可允許有較高的相對濕度，最濕月的月平均溫度不超過＋25℃，該月的月平均相對濕度不超過90％。應考慮到由于溫度變化發生在產品上的凝露情況，采取必要 措施。 污染等級 聯動臺的污染等級為 3 級。 四 主要結構概述 聯動臺由左、右控制箱，座椅，腳踏開關三部分組成。 控制箱 控制箱由操縱傳動機構、零位自鎖機構、觸頭系統、凸輪、定位機構和箱體等六部分組成。
