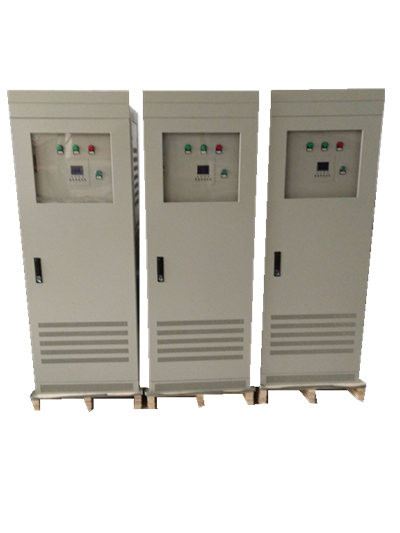

太陽能逆變器25KW逆變電源

一、電力UPS電源簡介

TYY系列UPS電源專為電力、通信系統及其它需要高質量應急供電場所設計，是一種將市電及電池的電能轉化為不間斷的、純凈的交流電能的變換裝置，具有不間斷供電及穩壓功能，用以給計算機、電力設備等提供穩定的連續交流電源，以備市電的不穩定及斷電。亦能防止公用電力的各種畸變，如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾等。

二、UPS電源工作方式

   1. 在線式帶電池型工作方式

<1>當電網市電正常時,交流市電先經過輸入隔離變壓器,再整流、濾波后,一路經過智能充電器對電池進行充電,另一路經逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;
<2>當電網市電異?；驍嚯姇r(shí),UPS電源立即轉換成,由電池的直流電能經過逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;此種轉換過程時間為0,確保不間斷供電;當電網市電恢復正常時,UPS電源又自動轉換到由市電供電方式;
<3>當UPS電源逆變器固障或內部線路固障時,由靜態轉換開關,切換到自動旁路,由電網市電經過旁路隔離變壓器或旁路穩壓器后,由旁路市電直接供電;此種轉換時間極短,一般小于4ms,確保設備的不間斷供電;當主電路恢復正常后,設備會自動轉換到主電路供電;

    2. 在線式不帶電池型

    不帶電池型,UPS電源的直流電一般與直流屏共用電池組或取自于其他可以提供相應直流電源的設備
<1>當電網市電正常時,交流市電先經過輸入隔離變壓器,再整流、濾波后,經逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;

<2>當電網市電異?；驍嚯姇r(shí),UPS電源立即轉換成,由直流屏或其他設備提供的直流電能經過逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;此種轉換過程時間為0,確保不間斷供電;當電網市電恢復正常時,UPS電源又自動轉換到由市電供電方式;

<3>當UPS電源逆變器固障或內部線路固障時,由靜態轉換開關,切換到自動旁路,由電網市電經過旁路隔離變壓器或旁路穩壓器后,由旁路市電直接供電;此種轉換時間極短,一般小于4ms,確保設備的不間斷供電;當主電路恢復正常后,設備會自動轉換到主電路供電;

    選配單元部份:手動維修旁路;手動維修旁路一般在設備需要檢修或維護時使用,當需要檢修或維護時,由專業操作人員按順序切斷UPS電源內部供電,轉為市電直接供電,此時UPS電源是關機狀態,操作人員可以對UPS電源進行維護和檢修;(非專業人員,不可以隨意使用手動維修旁路開關,否則會導制設備的嚴重?fù)p壞)

      另外:旁路隔離變壓器,旁路穩壓器,饋線柜也是可選項單元;用戶應根據實際情況選用最適合的配置機型;

三、產品特點
1、采用IGBT模塊，SPWM逆變技術。

2、采用集中供電模式，無需特殊燈具。

3、應急供電時，正弦波交流電輸出，穩壓、穩頻、靜置噪音小、無公害。

4、可消防聯動，可計算機監控，可消防中心控制。

5、逆變單元采用的SPWM技術，波形純凈
6、獨有的動態電流環控制技術確保逆變器可靠運行

7、具有輸入過、欠壓，輸出過、欠壓，過溫、短路等保護功能

8、隔離變壓器輸出，LCD液晶顯示。
