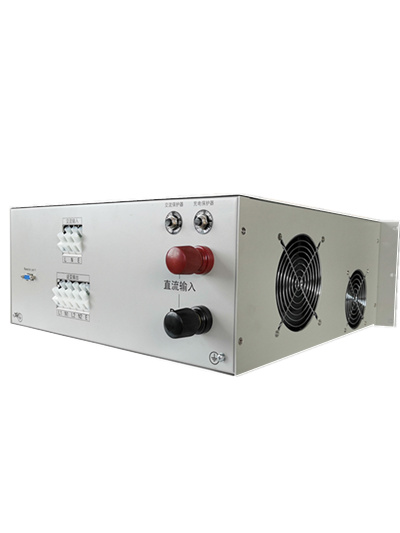

太陽能逆變器正弦波逆變器

一、多功能逆變電源介紹

本系列逆變電源結合目前逆變電源的優點進行升級優化，并且采用***的工頻逆變方案而設計，具備轉換效率高、穩定性好、低損耗、帶載能力及抗干擾能力強等特點；可為商業、工業、民用、電信設備等提供可靠的正弦波交流電源。適用于直流電壓為DC12V，DC24V，DC48V，DC72V的光伏離網發電場合，主要用于空調、電視、收銀機、冰箱、洗衣機、電腦、電動工具、照明、工業設備、電信設備等各類負載。

功率規格

1KW～12KW

直   流   輸   入

額定電壓規格

DC12/24/48/72V-AC220V

DC12/24/48/72V-AC110V

工作電壓范圍

10V-16V  (DC12V電源)         20V-32V  (DC24V電源)

40V-64V  (DC48V電源)         60V-96V  (DC72V電源)

低壓警告

10.5Vdc ± 0.3Vdc （12V）  21.0Vdc ± 0.6Vdc （24V） 42.0Vdc ± 1.2Vdc （48V）    63.0vdc ± 1.8Vdc  （72V）

低壓斷電

10.0Vdc ± 0.3Vdc （12V）    20.0Vdc ± 0.6Vdc （24V）

40.0Vdc ± 1.2Vdc （48V）    60.0Vdc ± 1.8Vdc （72V）

低壓恢復

12.0Vdc ± 0.3Vdc  (12V)     24.0Vdc ± 0.3Vdc  (24V)

48.0Vdc ± 0.3Vdc  (48V)     72.0Vdc ± 0.3Vdc  (72V)

高壓警告及斷電

16Vdc ± 0.3Vdc （12V）      32Vdc ± 0.6Vdc （24V）

64Vdc ± 1.2Vdc （48V）      96Vdc ± 1.8Vdc （72V）

高壓恢復

15.5Vdc ± 0.3Vdc （12V）    31.0Vdc ± 0.6Vdc （24V）

62.0Vdc ± 1.2Vdc （48V）    93.0Vdc ± 1.8Vdc （72V）

逆變效率

≥90%

交   流   輸   入

額定電壓

220VAC系統

110VAC系統

額定輸入電壓

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

低壓關斷點

160Vac±4%

80Vac±4%

低壓恢復點

173Vac ±4%

86Vac ±4%

高壓關斷點

273Vac±4%

136Vac±4%

高壓恢復點

263Vac±4%

131Vac±4%

市電充電規則

恒流充電(恒流階段)→恒壓充電(恒壓階段)→浮充(恒壓階段)

轉換時間

<8ms

逆變輸出

額定輸出電壓 (V)

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

輸出電壓范圍

±10% rms

額定輸出頻率(Hz)

50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可選擇)

功率因數

1.0

輸出波形

純正弦波

波形失真率( THD )

≤3%( 線性負載 )

動態響應( 0～ )

5%

峰值系數( CF )

3:1

過載保護

(SMPS load)

(110%<負載量<125%) ±10% ：15分鐘后斷開輸出電壓

(125%<負載量<150%) ±10% ：1分鐘后斷開輸出電壓

     (負載量>150%) ±10% ：20秒鐘后斷開輸出電壓

其 它

正常開機空耗

小于或等于額定功率的3%

安全認證

EMC：EN55022:2010、EN61000-3-2:2014、

EN61000-3-3:2013 、EN55024:2010     CE ： EN60950

通訊接口

RS232

冷卻

變速溫控風扇（要在通風條件下）

噪音( dB、1米 )

＜60dB

環境溫度( ℃ )

工作( -10～+45℃ )，存儲( -20～+55℃ )

使用環境濕度

0-95%相對濕度（不結露）

使用海拔( m )

 ≤5000( 超過1000米，降額使用 )

告警方式

蜂鳴器聲音告警

保護功能

過欠壓，高溫，短路，過流及過載保護等

防護等級

IP20 / 可定制
