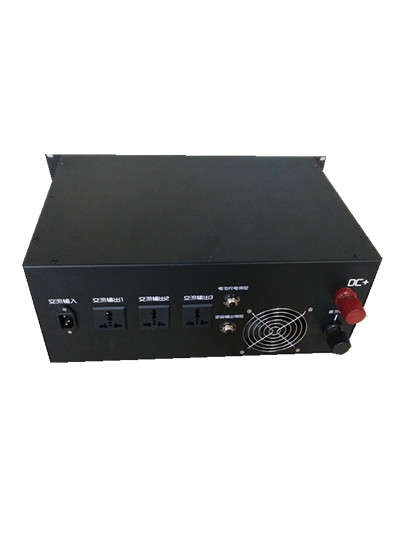

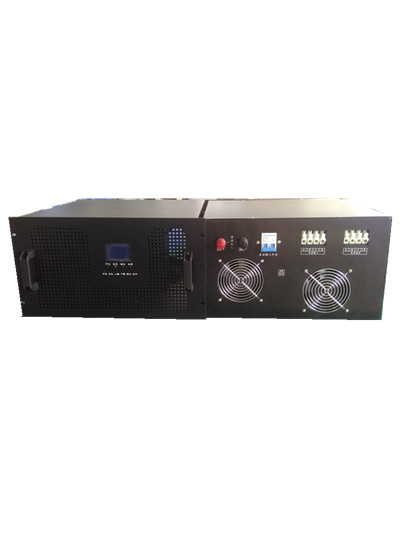

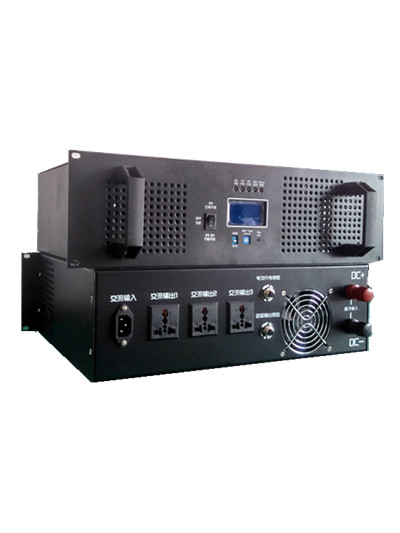

太陽能三相后備電源太陽能逆變器

一、多功能正弦波逆變電源介紹

本系列逆變電源結合目前逆變電源的優點和缺點進行升級優化、改進，并且采用**的工頻逆變電路方案而設計，具備高轉換效率、高穩定性、超低損耗、帶載能力、抗干擾能力的特性；可為商業、工業、民用、**、電信設備等提供可靠的正弦波交流電源。適用于直流電壓為DC12V，DC24V，DC48V，DC72V的逆變或充電或應急供電場合，主要用于空調、電視、收銀機、冰箱、洗衣機、電腦、電動工具、照明、工業設備、電信設備等各類負載。

2:產品原理說明(交流主供/直流主供,可以在面板自行選擇)

A、交流主供（市電優先模式）

步驟1：當有市電時，市電旁路直接輸出，并且同時為蓄電池充電；

步驟2：當市電突然停電或異常，在5ms內系統自動切換至逆變供電，確保負載持續工作；

步驟3：當市電恢復后，系統自動切換至市電供電，同時為蓄電池充電；

B、直流主供（逆變優先模式）（以12V電池模式舉例如下,其他電壓等級對應翻倍）

    主用于電池供電，市電當備用電源。

步驟1：當有市電OK時，只要電池電壓高于11V，逆變電源將逆變輸出；

步驟2：當電池放電至11V，逆變電源將自動切換至市電旁路輸出，同時市電給電池輔助充電；

（此功能主要實現市電互補供電、保證用電設備持續使用，不要市電充電，可以在面板取消）。

步驟3：當市電通過逆變電源給電池充電至13.5V（或轉恒壓模式，或轉浮充模式）時，逆變電源將自動切換至逆變模式輸出。

步驟4：當市電故障、并且電池電壓低于10V，逆變器將關閉輸出。

如果此時市電轉為正常，逆變電源將自動開機實現旁路輸出同時給電池充電。

如果市電還不正常，電池充電至12V時，逆變器將自動開機、逆變模式輸出。
