本實用新型目的是針對背景技術中存在的缺陷與不足，提供一種基于物聯網的運渣車管理系統及裝置，用于對運渣車的防塵情況及車牌號完整性與清潔性進行綜合監管，以避免或減少交通事故的發生，以及運輸途中塵土的飛揚。

為實現上述目的，本實用新型采用如下技術方案予以實現：一種運渣車管理系統，包括車牌識別器、車牌沖洗裝置、攝像裝置、控制單元、門閘，以及運渣車檢測平臺區域，所述車牌識別器、車牌沖洗裝置、攝像裝置、門閘連接至控制單元，由控制單元整體控制車牌識別器、車牌沖洗裝置、攝像裝置及門閘的運行情況。所述車牌識別器用于對運渣車的車牌號碼進行識別和記錄，所述車牌沖洗裝置用于對未識別到車牌進行沖洗；所述攝像裝置用于獲取運渣車的整體外形情況，并進行拍照或錄像記錄，以供監管部門抽查運渣車的防塵處理情況或車箱尾板上車牌號碼的完整與清潔情況；所述控制單元作為運渣車管理系統的控制部分，用于將車牌識別器、攝像裝置所獲取或記錄的信息數據進行傳遞與處理，并控制門閘的開啟與關閉。

所述車牌識別器至少為一個，設置于運渣車檢測平臺區域（以下簡稱檢測區域）的前側或后側，或者是前側和后側，所述車牌識別器采用圖形識別技術，用于對運渣車的車牌號碼進行識別，并對前車牌、后車牌的號碼信息進行一致性的比對和記錄；當前、后車牌號碼不一致時，發出報警信息并將所識別的號碼信息傳遞至車輛管理部門進行備案，以供其抽查并進一步查處，與此同時還發出報警提示，提示駕駛員注意車牌號碼是否一致。進一步的，在未完成使前后車牌號碼相一致前，門閘不予開啟放行。

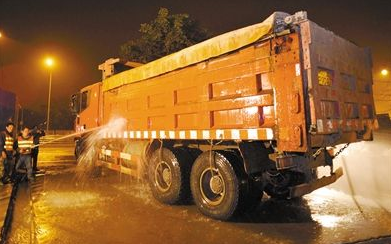

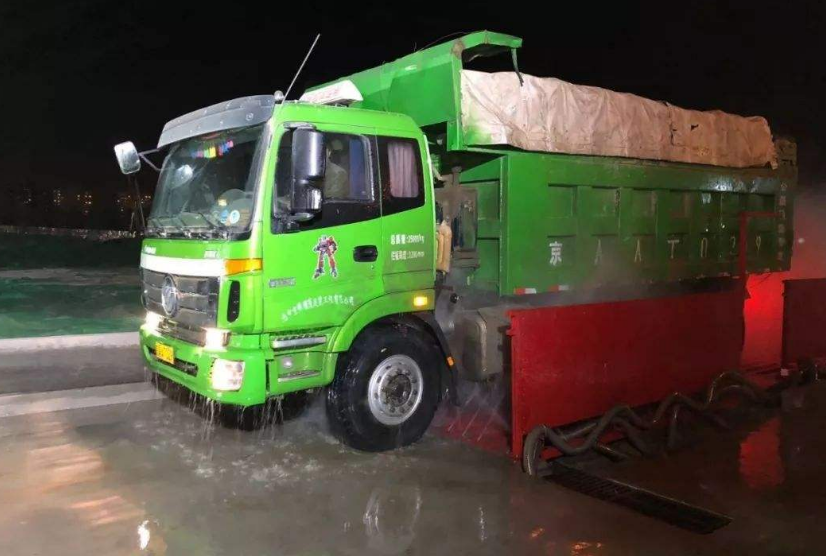

所述車牌沖洗裝置設置于運渣車檢測區域的前側或后側，或者是前側和后側，且車牌沖洗裝置的出水端朝向運渣車的車牌懸掛區域；當車輛識別單元不能識別出車輛車牌號碼時，啟動車牌沖洗裝置，由車牌沖洗裝置的出水端噴水對車輛車牌進行沖洗。進一步的，所述車牌沖洗裝置的出水端還朝向運渣車車箱尾板上的車牌號碼區域，當啟動車牌沖洗裝置沖洗運渣車的后車牌時，還一并啟動對車箱尾板上的車牌號碼區域進行沖洗，以避免車箱尾板上的車牌號碼被遮污后看不清楚。

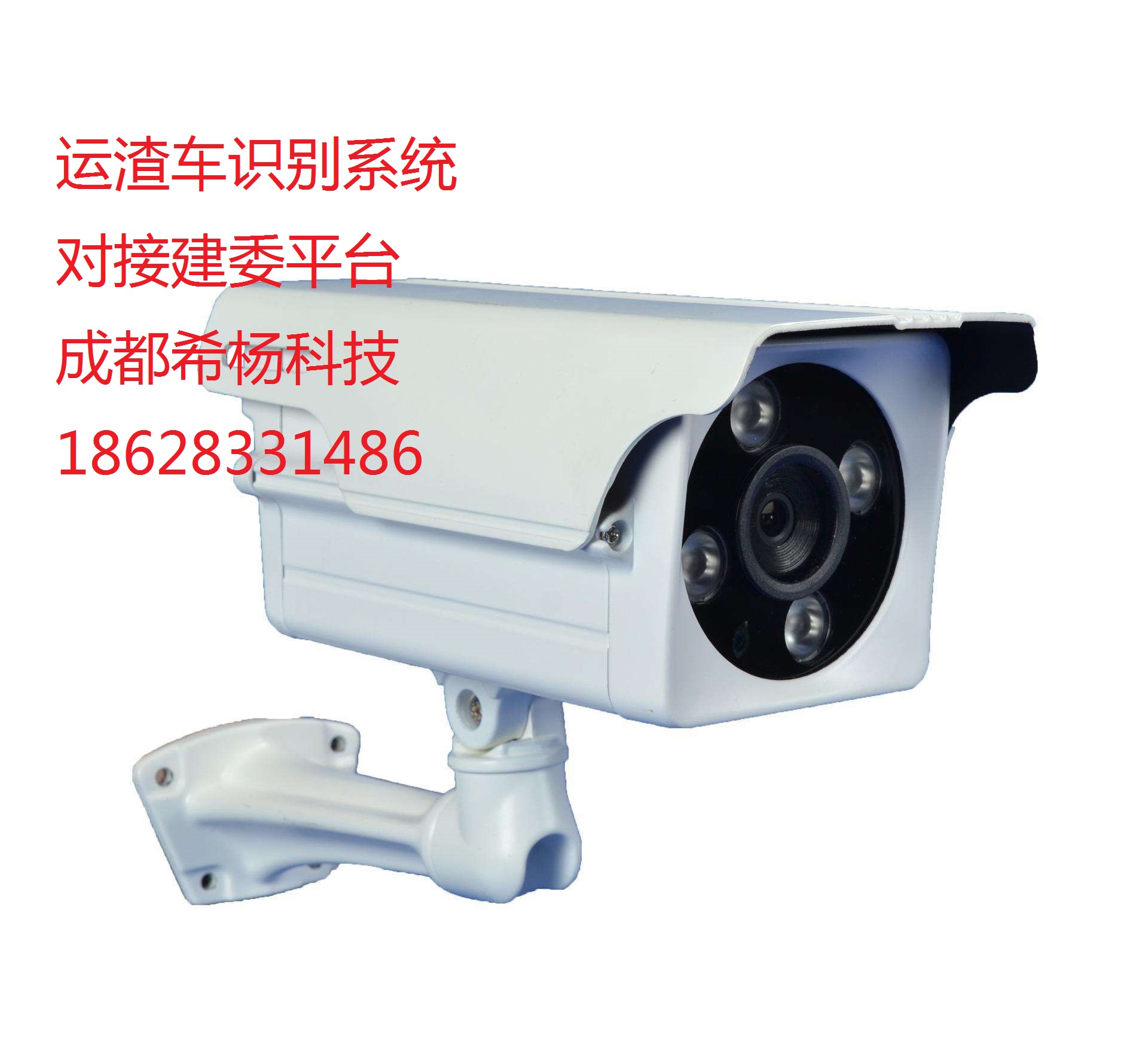

所述攝像裝置包括運渣車的整車攝像裝置，以及運渣車的牌號攝像裝置；所述整車攝像裝置至少有一個攝像頭，并置于運渣車檢測區域的前側或后側，或者是前側和后側，用于對運渣車的整體外形及防塵處理情況進行拍照或錄像記錄，最終通過防塵管理部門的抽查與監管，減少未做防塵措施的運渣車上路行駛。所述牌號攝像裝置置于運渣車檢測區域的后側，用于對車輛的車箱尾板上的放大的車牌號碼進行拍照或錄像記錄，用于對運渣車車牌號碼的完整性與清潔性進行記錄，供車輛管理部門根據需求抽查運渣車的車牌及其標志情況，即通過監管的方式避免缺失車牌或車牌被遮污的運渣車上路行駛。

所述控制單元設有網絡連接接口，用于將車牌識別器、攝像裝置獲取的信息數據經網絡介質傳遞至監管部門進行備案，并根據監管部門的備案反饋信息一并控制門閘的開啟與關閉，即在未收到所備案的監管部門回執的情況下，不能開啟門閘讓運渣車通行。此外，如上所述，因相關原因（為懸掛車牌或車牌被遮污）未識別到車牌號碼或所識別的前后車牌號碼不一致時，控制單元?jiǎng)t控制關閉門閘禁止運渣車通行。

進一步的，控制單元可根據監管部門不同的需求，將不同的記錄信息數據傳遞至不同的監管部門進行備案。例如，將運渣車的車箱尾板上的號牌和運渣車外形的記錄數據傳遞至車輛監管部門（如交警隊）備案；同理，將運渣車對應的整車遮擋或防塵記錄數據傳遞至防塵監管部門（如防塵辦）備案。

進一步的，所述運渣車檢測區域通常設置于建筑工地的出口處，用于對運渣車的運載情況進行檢測，即通過設置在檢測區域的車牌識別器、車牌沖洗裝置、攝像裝置及控制單元集中對運渣車的相關信息進行收集與處理，最終由門閘的開啟與關閉控制運渣車的通行。

進一步的，所述網絡介質包括但不限于無線傳輸、有線傳輸，優先為有線傳輸。針對特殊區域或場所也可采用手 機卡、網絡卡的數據流量進行無線傳輸。

本實用新型涉及的一種運渣車管理系統，其主要運行模式如下：運渣車輛駛?cè)霗z測區域時，系統的車牌識別器立即對運渣車的車牌號碼進行自動識別并記錄，當未能及時識別到車牌號碼時則自動開啟車牌沖洗裝置對未識別車牌進行沖洗，以及再次識別。在完成車牌號碼識別后，通過攝像裝置獲取運渣車的相關信息（車牌號碼清潔情況、渣土遮擋防塵情況）并記錄，再將運渣車車牌號碼信息和所獲取記錄的相關信息數據經網絡介質傳遞至各監管部門備案?？刂茊卧谑盏奖O(jiān)管部門備案回執后控制開啟或關閉門閘，最終控制運渣車的通行。

本實用新型基于物聯網，采用車牌自動識別技術，結合車牌沖洗裝置、整體攝像裝置、號碼攝像裝置，通過識別運渣車信息與記錄運渣車整體外形與渣土防塵情況信息后經網絡介質傳遞至監管部門自動備案，成功備案后經控制單元控制門閘的開啟對運渣車放行。其帶來有益效果在于：，車牌自動識別與沖洗裝置，保障了車牌的清潔，減少了車牌號碼被遮污的可能性，號牌攝像裝置對車箱尾板上的車牌號碼是否完整或清楚進行記錄并供車輛監管部門抽檢，降低了車輛所有人不及時清潔號牌的可能性，進而提升了路口監控設備對車輛號牌的識別成功率，進而降低了車輛闖交通信號燈的機率；第二，通過對車輛前后車牌進行識別，以及車輛整體外形及防護情況形進行記錄，可便于車輛監管部門識別車輛是否進行過改裝，同時可便于防塵監管部門識別車輛對運輸?shù)脑恋仁欠癫扇》缐m處理；第三，基于網絡和共享的單個管理系統可供多個監管部門共同使用，極大的降低了成本，同時通過監管有效降低違規運輸與違規行駛的發生率。

具體實施方式

為更好地、詳細說明本實用新型的技術效果，下面結合附圖及實施例進行說明。如圖1-圖3所示，當運渣車7駛?cè)霗z測區域6時進行車輛感應，系統中的車牌識別器1啟動，由前車牌識別器1-1、后車牌識別器1-2分別對運渣車的前車牌7-1、后車牌7-2進行自動識別，將識別的前車牌號碼與后車牌號碼進行一致性比對和記錄，以避免套 牌和未懸掛車牌的情況發生。在此識別過程中，當未懸掛車牌或車牌被遮擋或車牌號碼不清楚未能及時識別到車牌號碼時，將自動開啟車牌沖洗裝置2，由該裝置的沖洗水管出水端2-1對未能識別的車牌進行沖洗（具體為前車牌沖洗出水端2-1-1用于沖洗前車牌7-1；后車牌沖洗出水端2-1-2與車箱牌號沖洗出水端2-1-3同時開啟，分別用于沖洗后車牌7-2和沖洗車箱尾板7-3上的放大的車牌號碼），待沖洗后再次自動識別。上述過程中，若發現車輛前后車牌號碼不一致時，則由控制單元4輸出不予放行的指令至門閘5，即不予開啟門閘5，一方面發出報警提示，告知相關人員注意前后車牌號碼的一致性，另一方面由控制單元4將此識別的信息數據經網絡介質傳遞至車輛監管部門備案，以供其調查是否存在套 牌或未懸掛車牌。

如上，當完成運渣車的車牌號碼的成功識別后，再結合圖1-圖3所示，由整車攝像裝置3-1對運渣車的整體外形及渣土遮擋、防塵進行拍照或錄像記錄；由牌號攝像裝置3-2則對運渣車的車箱尾板7-3上的放大的車牌號碼進行拍照或錄像記錄。上述拍照或錄像的記錄信息數據以及運渣車車牌號碼信息都一并由控制單元4經網絡介質進行傳輸備案和傳遞至監管部門（具體為，將裝載渣土后的遮擋、防塵情況信息傳遞至防塵監管部門；將車輛整體外形、車牌號碼及車箱尾板放大的車牌號碼情況信息傳遞至車輛監管部門），并供監管部門抽查；當監管部門完成自動備案并發出反饋信息至控制單元后，由控制單元4根據反饋信息控制門閘5的開啟與關閉，最終控制運渣車7的通行。

上述過程中，當出現網絡故障時，系統還支持手機等移動終端對運渣車運載情況進行拍照或錄像記錄，并通過手動上傳的方式實現對運載信息的上傳與備案后，最終在未違規的前提下手動開啟閘門放行。

上述過程中，如圖1所示，在完成運渣車相關信息（車牌號碼、防塵處理等）的上傳備案后，各執法監管部門可隨機抽查備案信息，以便查閱是否存在違規運輸?shù)那闆r。例如，當防塵管理部門需查詢時間內某建筑工地運渣監測現場的情況，則可以直接調取備案記錄，查詢監測現場上傳的運渣車輛的渣土防塵處理照片或視頻。同理當車輛監管部門需查詢某工地運渣車輛的號牌是否完整或清潔時，只需跟備案記錄查詢相應的照片或視頻即可。
