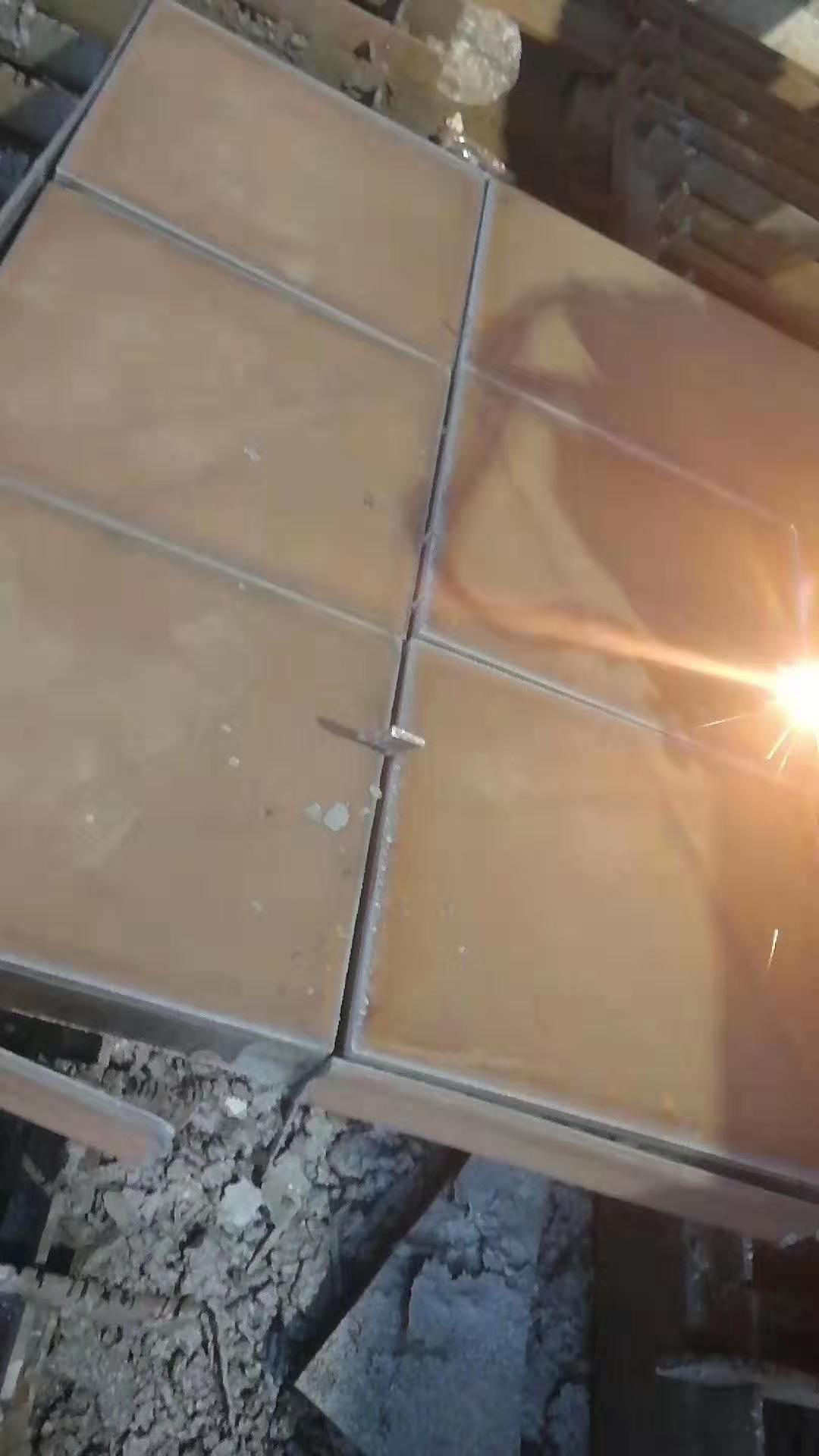

NM500現(xiàn)貨切割和NM500硬度值

NM500 NM500是高強度耐磨鋼板，其具有較高的抗磨損能力，布氏硬度值達(dá)到500（HBW）主要是在需要耐磨的場合或部位提供保護(hù)，使設(shè)備壽命更長，減少維修帶來的檢修和停機(jī)，相應(yīng)的減少資金的投入。 等級分類 NM500ANM500B 熱處理調(diào)質(zhì)（淬火+回火) 定義 命名 N是"耐磨"中"耐"的拼音字母. M是"耐磨"中"磨"的拼音字母. 500是布氏硬度值HB值。（500硬度值是廣義的，國產(chǎn)NM500硬度值是在500左右。） 應(yīng) 用：NM500耐磨鋼板被廣泛應(yīng)用工程機(jī)械、 環(huán)保機(jī)械、冶金機(jī)械、磨具、軸承等產(chǎn)品零部件。 耐磨鋼板加工用于冷切割和熱切割。冷切割包括有水射流切割、剪切、鋸切或磨料切割；熱切割包括有氧氣燃料火焰切割（以下簡稱“火焰切割”）、等離子切割和激光切割。 2、切割方法：通過相關(guān)工藝試驗，掌握鋼板各種切割方法的一般特性和切割厚度范圍。 3、別耐磨鋼的火焰切割方法與普通低碳和低合金鋼的切割一樣簡單，在切割耐磨鋼厚板時，需要注意?。?！隨著鋼板厚度和硬度的增加，切割邊部出現(xiàn)裂紋傾向加大。為防止鋼板切割裂紋的產(chǎn)生，切割時應(yīng)遵循以下建議： 切割裂紋：鋼板切割裂紋類似于焊接時產(chǎn)生氫致裂紋，如果鋼板切邊產(chǎn)生裂紋，將會在切厚48小時至幾周內(nèi)才出現(xiàn)。因此，切割裂紋屬于延遲性裂紋，鋼板厚度和硬度越大，出現(xiàn)切割裂紋就越大。 預(yù)熱切割：預(yù)防鋼板切割裂紋的方法，就是在切割前進(jìn)行預(yù)熱。在進(jìn)行火焰切割前，鋼板通常都要預(yù)熱，其預(yù)熱溫度高低主要取決于鋼板質(zhì)量等級和板厚，預(yù)熱方法可采用電子加熱墊進(jìn)行的，也可以使用加熱爐加熱。為確定鋼板預(yù)熱效果，應(yīng)在加熱點被面測試所需溫度。 注意：預(yù)熱特別注意，要使 整個鋼板界面均勻受熱，以免接觸熱源的區(qū)域出現(xiàn)局部過熱現(xiàn)象。 低速切割：避免切割裂紋的另一種方法就是降低切割速度。如果無法進(jìn)行整版預(yù)熱，則可以使用局部預(yù)熱法代替。使用低速切割方法防止切割裂紋，其可靠性不如預(yù)熱。我們建議切割前先對切割進(jìn)行預(yù)熱，預(yù)熱溫度達(dá)到100°C左右為宜。其切割速度取決于鋼板等級和厚度 特別說明：將預(yù)熱和低速兩種火焰切割方法結(jié)合使用，可以進(jìn)一步降低切割裂紋的出現(xiàn)幾率。 切割后緩冷要求：無論對切割部件是否預(yù)熱，鋼板切割后的緩冷都會有效降低切割裂紋的風(fēng)險。 如果切割后將其帶有溫?zé)岬牟考M(jìn)行堆放，使用隔熱毯將其覆蓋，也可以實現(xiàn)緩冷，緩冷要求冷卻到室溫。 切割后加熱要求：對于耐磨鋼板的切割，切割后立即采取加熱（低溫回火），也是預(yù)防切割裂紋的有效方法和措施。鋼板切厚通過低溫回火處理，可以有效切割參與應(yīng)力（低溫回火工藝；保濕時間安5min/mm） 對于切割后加熱的方法，也采用電子加熱毯和節(jié)哀熱爐的加熱方式進(jìn)行切割后的加熱。 4、降低鋼板軟化的措施鋼的抗軟化特性主要取決于它的化學(xué)成分、微觀組織和加工方式。對于熱切割的部件，部件越小，整個部件軟化的風(fēng)險就越大。如果鋼板溫度超過200-250°C，鋼板硬度就會降低。 切割方法：鋼板在切割小型部件時，預(yù)熱所供應(yīng)的熱量將會在工件中。切割不見尺寸越小，切割工件尺寸不得小于200mm，否則工件就將有軟化的風(fēng)險。軟化風(fēng)險的是冷切割，例如水射流切割。若必須使用熱切割，則有限選擇等離子或激光切割。這是因為火焰切割給工件提供更多的熱量，因此提高了工件的溫度。 水下切割方法：限制和降低軟化區(qū)范圍的有效方法，在切割過程中使用水來楞伽鋼板及切割表面。因此，鋼板即可放在水中切割，也可以向切割面噴水進(jìn)行切割。使用水下切割方法可選擇等離子或火焰切割。水下切割具有以下特征： 切割熱影響區(qū)??； 防止整個工件的硬度降低； 減少切割工件變形； 切割后可以直接對工件進(jìn)行冷卻。 硬度檢驗：在鋼板表面銑掉1.0-2.5mm，然后在此表面進(jìn)行硬度檢驗。一般推薦您銑掉2.0mm，進(jìn)行硬度檢驗。
