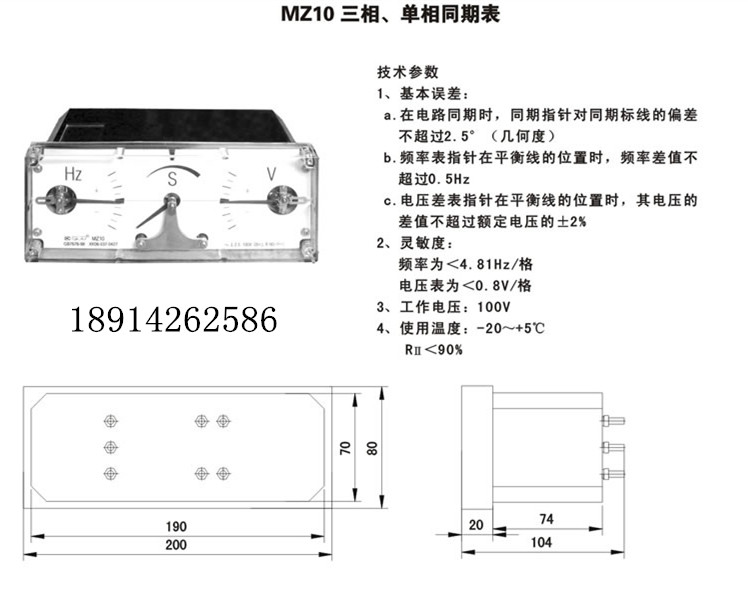

MZ-10同期表為矩形,表蓋采用全透明的塑料制成,觀察讀數清晰,外形美觀,外殼采用黑色酚醛塑料壓制成,絕緣性能較佳。
儀表的電壓差指示、頻率差指示及同期指示的簡單電氣原理為:
頻率差指示采用定電壓、電容微分電路,將輸入的正弦波被測信號,經過晶體穩壓管削波成為近似方波,經由電容與電阻組成的微分電路和二極管整流器,將被測信號轉換成與信號頻率成正比的直流電表,待并聯發電機的正弦波信號及電網的正弦波信號分別通過二個參數基本相同的定電壓電容微分電路,將這兩個信號轉換成與信號頻率成正比的兩個直流電流,同時送入一個零位在中間的磁電系電表中,當待并聯發電機與電網的頻率相同時,轉換成的兩個直流電流值相等,則磁電系電表指針指示在中間零位,如果待并聯發電機的頻率大于電網的頻率,轉換成的兩個直流電流值將不相等,磁電系電表指針將朝“+”方向偏轉。反之,若待并聯發電機的頻率小于電網的頻率,轉換成的二個直流電流值也不相等,磁電系電表的指針將向“-”偏轉。
