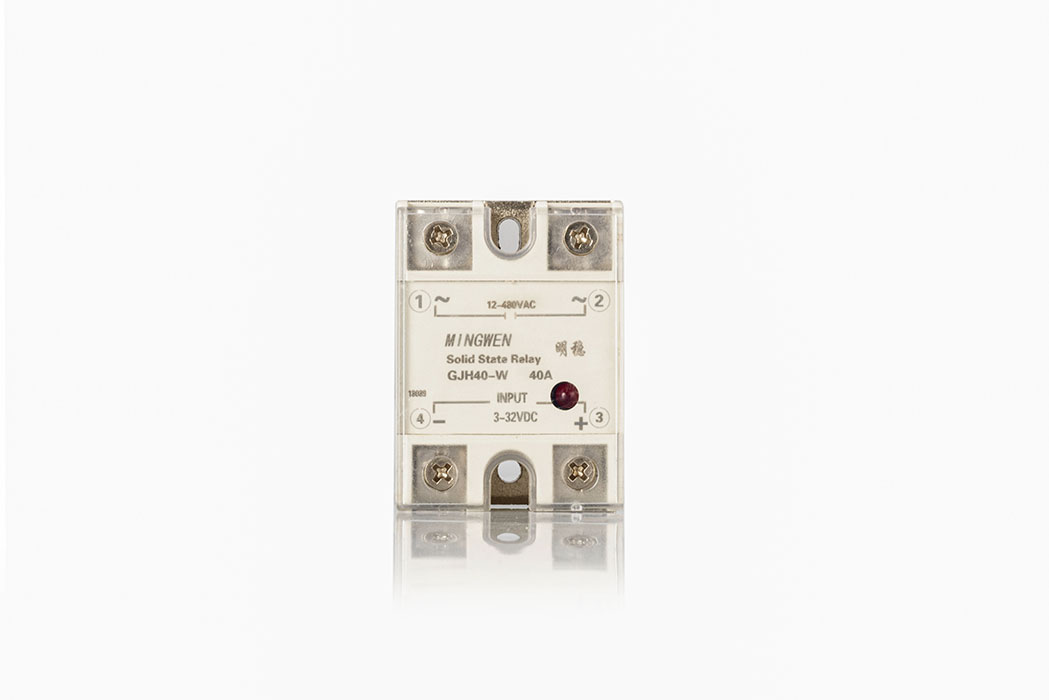

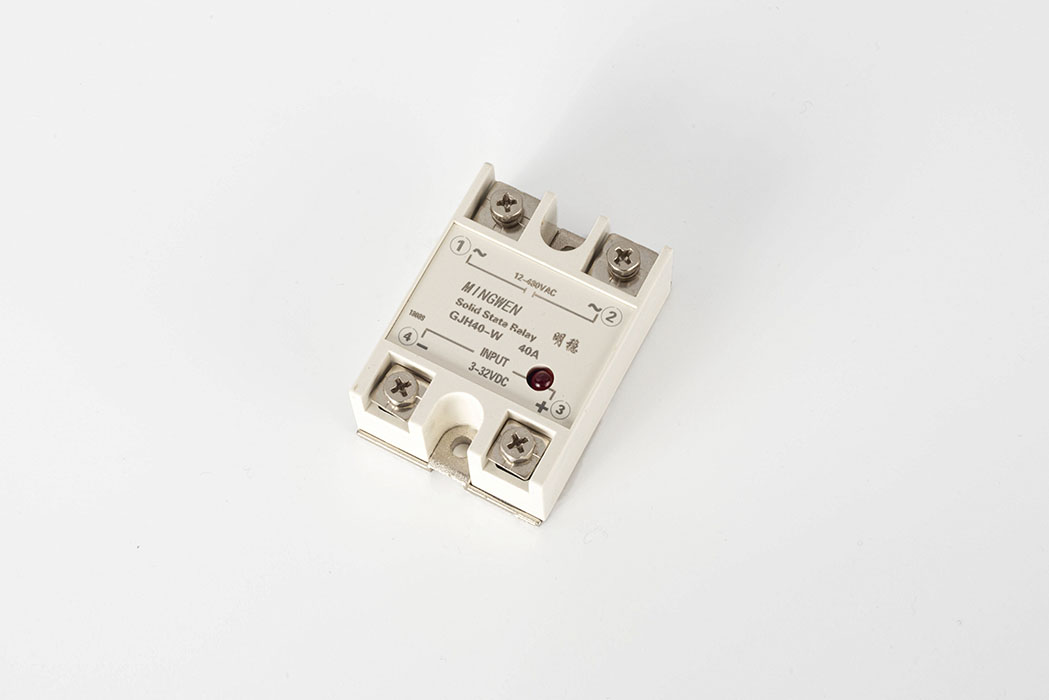

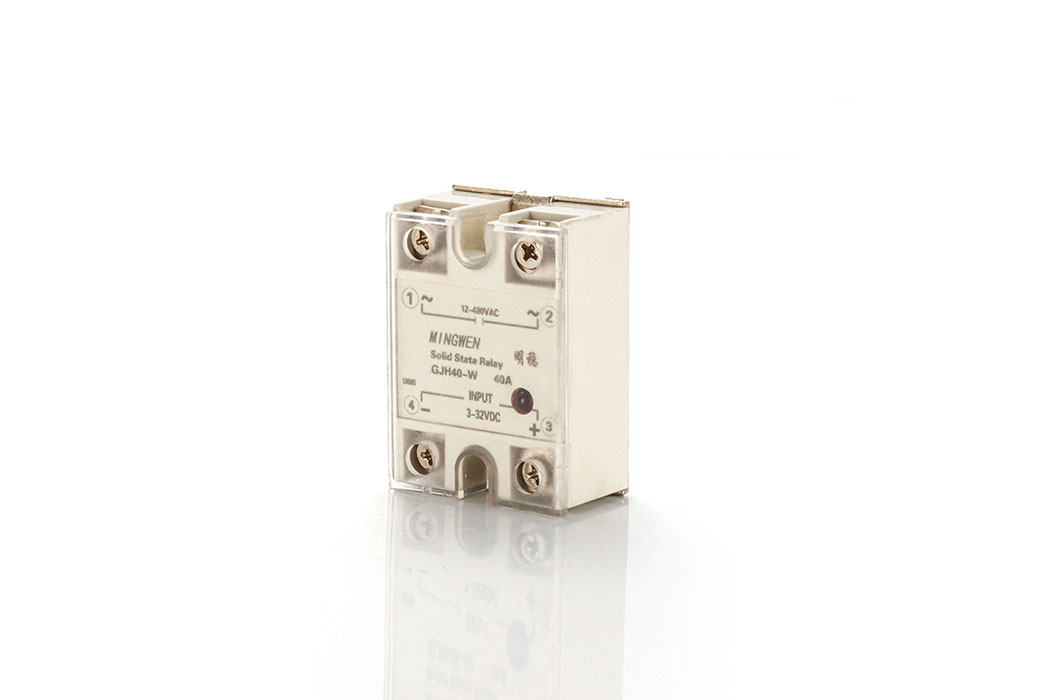

單相固態 單相固態繼電器
[單相三相交流直固態繼電器]
上海市單相固態繼電器廠家
價格： 電議
物流： 暫無物流地址| 賣家支付運費
可銷售總量： 0件
手機： 13917888056 郵箱： 387613664@qq.com
傳真： 尚未完善 地址： 上海市 上海市
[單相三相交流直固態繼電器]
郵箱：
手機：
- 品牌： 其他
- 型號： GJH40-W-40A
- 應用范圍： 固態
- 額定電流： 10A-100A
- 額定電壓： 交流24-480VAC
- 產品系列： 3RH11
- 觸點負載： 阻性負載取2倍以上，感性負載取3倍以上
- 通斷時間： ≤10mS（毫秒）
- 絕緣電壓： ≥2500V
- 絕緣電阻： ≥100MΩ
一. 單相固態繼電器產品特點
① 控制回路與負載回路之間光電隔離.
② 可控硅輸出,零電流關斷,電壓過零開啟.
③ 使用時需配適當散熱器,必要時加強迫風冷.

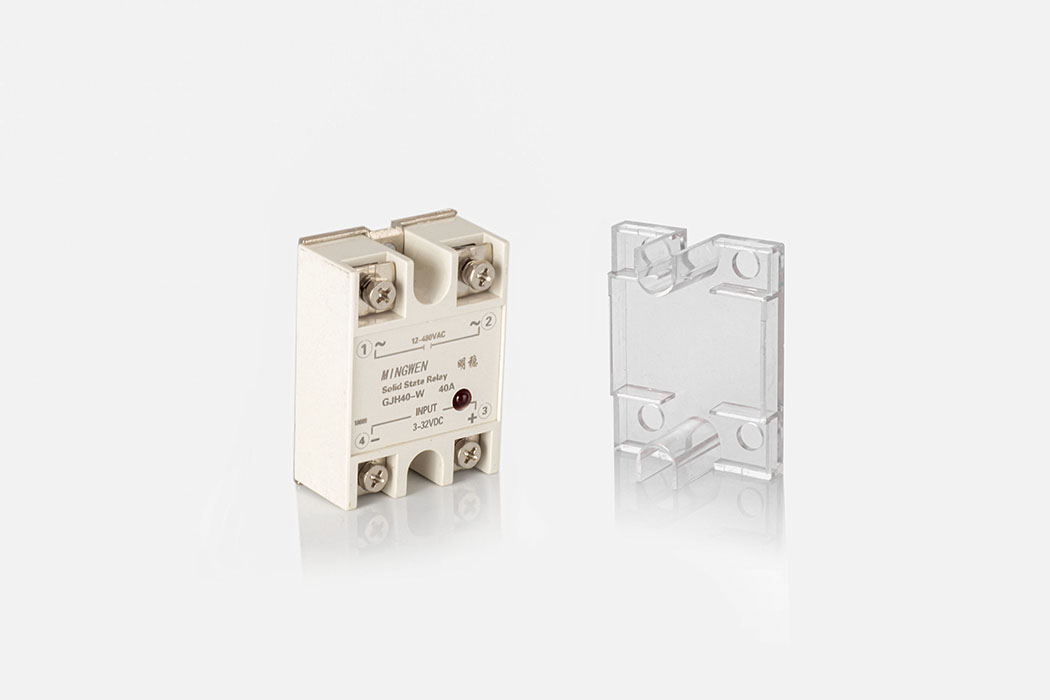

④ 控制信號與TTL邏輯兼容;可選配安全防護罩.
⑤ 阻燃工程塑料外殼,金屬底板.
⑥ 用途廣范,可用于阻性感性負載:如白熾燈,調溫,工業電爐,烘箱,電機,電氣開關柜,自動化控制等設備.
⑦具體參數或使用注意事項,可致電或微信:13917888056加微信時請注明來意,在線QQ:387613664
二. 單相固態繼電器產品概述
交流固態繼電器是一種無觸點通斷電子開關,其中兩個端子為輸入控制端,另外兩端為輸出受控端,中間采用光電隔離,作為輸入輸出之間采用光電耦合.在輸入端加上直流或脈沖信號,輸出端就能從關斷狀態轉變成導通狀態(無信號時呈阻斷狀態),從而控制較大負載.整個器件無可動部件及觸點,可實現相當于常用的機械式電磁繼電器一樣的功能.
由于固態繼電器是由固體元件組成的無觸點開關元件,所以與電磁繼電器相比具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點.對外界干擾小,能與邏輯電路兼容、抗干擾能力強、開關速度快和使用方便等一系列優點,因而具有很寬的應用領域,有逐步取代傳統電磁繼電器之勢,并可進一步擴展到傳統電磁繼電器無法應用的計算機等領域,目前已廣泛應用于計算機外圍接口設備、電爐加熱恒溫設備;數控機械、遙控系統、工業自動化裝置;信號燈、交通燈、照明舞臺燈光控制設備;儀器儀表、醫療器械、復印機、彩擴機、橡塑機械、自動洗衣機;另外在化工、煤礦等需防爆、防濕、防腐蝕場合中都有大量使用,已成為繼電器家庭(EMR)的理想更新?lián)Q代產品.
三. 以下是單相固態繼電器參數:
| 規格 | 直流控交流 | 交流控交流 | |
| 擁有型號 | GJH-10DA,GJH-15DA,GJH-25DA,GJH-40 DA,GJH-60DA，GJH-80DA,GJH-100DA | GJH-10AA,GJH-15AA,GJH-25AA,GJH-4 0AA,GJH-60AA,GJH-80AA,GJH-100AA | |
| 輸 入 參 數 | 控制方式 | 3-32VDC （直流） | 90-250VAC |
| 輸入電流 | 大于10mA | 大于10 mA | |
| 工作指示 | LED | LED | |
| 通斷時間 | ≤10mS（毫秒） | ≤10mS （毫秒） | |
| 可靠關斷電壓 | 小于0.8VDC | 小于25CVAC | |
| 輸 出 參 數 | 輸出電壓 | 交流24-480VAC | 交流24-480VAC |
| 額定工作電流 | 10A-100A | 10A-100A | |
| 通態壓降 | ≤1. 5V | ≤1. 5V | |
| 最小導通電流 | 50mA | 50mA | |
| 斷態漏電流 | 小于10mA | 小于10mA | |
| 性 能 參 數 | 介質耐壓 | 2500VAC, 1 分鐘 | 2500VAC, 1 分鐘 |
| 絕緣電壓 | ≥2500V | ≥2500V | |
| 絕緣電阻 | ≥100MΩ | ≥100MΩ | |
| 工作溫度 | -35?75 ℃ | -35?75 ℃ | |
| 電源頻率 | 40-60HZ | 40-60HZ | |
| 散熱條件 | ≥10A配散熱器, ≥ 25A再加風扇強冷，選用YS-D系列散熱器 | ||
| 負載電流安全 系數 | 阻性負載取2倍以上，感性負載取3倍以上 | ||
| 外形尺寸 | 65. 5L×45.0W×23.5H | ||
| 重量 | 130g | ||
