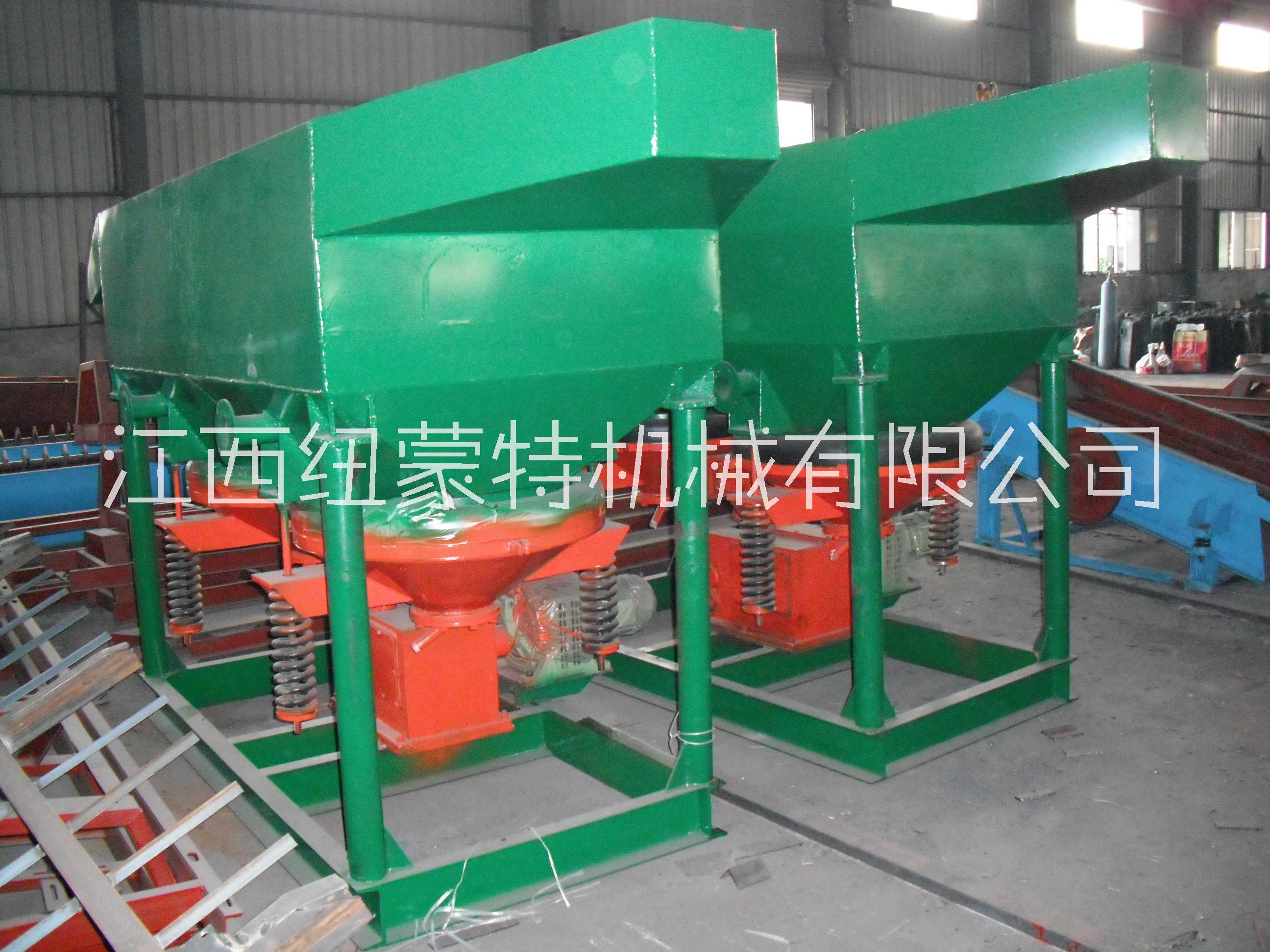

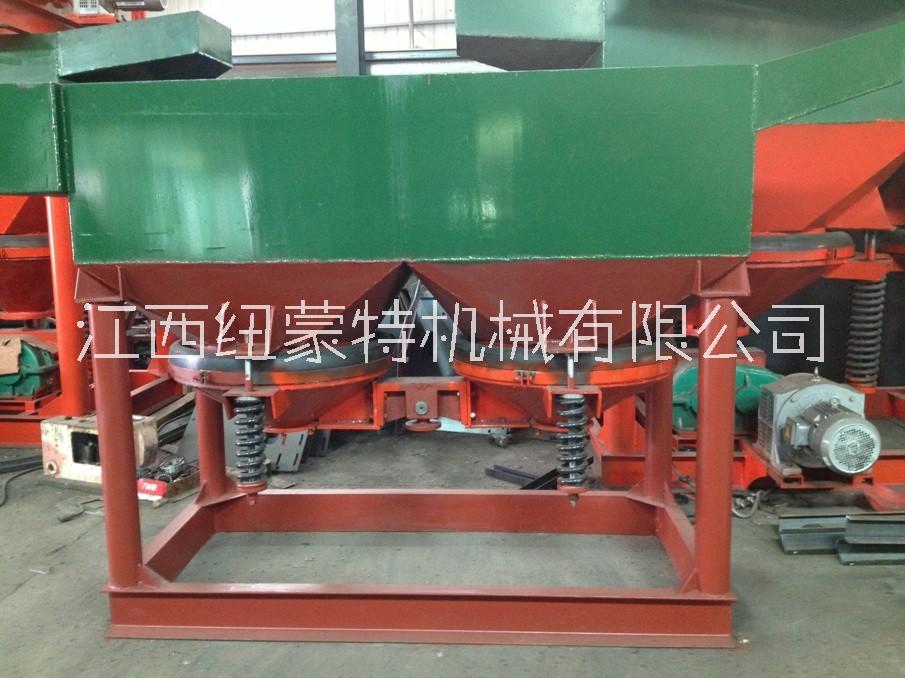

鋸齒波跳汰機

鋸齒波跳汰機是現代重選設備之一，由于其處理能力大，選別粒度范圍廣，操作維護簡單，作為粗選或精選被廣泛用于選別 砂金、錫、鈦、赤鐵、鐵礦、煤等礦物，特別是在錳礦、重晶石選礦領域中得到了廣泛應用。 傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線多為正弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了設備的選別比和回收率。 鋸齒波跳汰機是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒形，使上升水流快于下降水流：上升時間短、下降時間長；克服了正弦波，脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別比能力和回收率。其與正弦波跳汰機對比分別提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量減少30%-40%，占地面積減少1/3，且沖程可調整，由于采用電磁調整電機進行拖動使沖次可無級調節。其性能達到國內水平，是目前較理想的節能重選設備之一。 鋸齒波型跳汰機技術參數： 項目 參數 型號 跳汰室 隔膜 給礦粒度mm 篩下補給水量m3/ 噸礦 補給水壓力 Mpa 處理量 t/h 電機 功率 kw 外形尺寸mm 重量 kg 備注 形狀 面積m2 沖程mm 沖次 次/min JT0.57-1 梯形 0.57 (M12凸輪)8.5—12 (M17凸輪)10—17 (M21凸輪)12—21 80-180 <6 1-2 ≥0.05 1.5-3 1.5 1550×780×1530 610 JT1-1 梯形 1.04 <10 2-3 2.5-5 2.2 2270×1110×1890 900 JT2-2 矩形 2.28 <10 2-4 5-10 3 3225×1550×2050 1640 JT3-1 梯形 3 12－30可調 50-125 <10 3-6 ≥0.05 7.5-15 5.5 2745×2000×3030 3085 JT4-2 矩形 4 25－57五種凸輪可調 <25 4-8 8-20 7.5 4240×1990×2750 3098 大顆粒跳汰機 JT4-2A 矩形 4 25－57五種凸輪可調 <25 4-8 8-20 4×2　　　　　　 4240×1990×2750 3500 大顆粒跳汰機 雙傳動 JT5-2 梯形 4.86 12-30可調 <10 3-6 12-25 7.5 3600×2000×2600 4500 鋸齒波跳汰機特點： 1、處理能力大 2、選別粒度廣，可選別2-25mm范圍礦物 3、新型鋸齒波跳汰機耗水量減少30-40%。 4、沖程根據需要進行調整。 5、性能穩定、是較為理想的重選設備之一。
