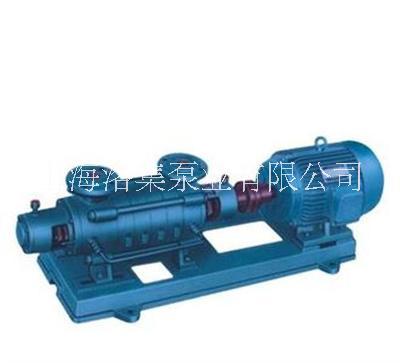

一、多級水泵概述： 該系列泵系臥式單吸多級分段式 離心泵，可供輸送清水或物理化學性質類似于清水的液體，適用于中、低壓鍋爐或次高壓鍋爐給水，也適用于工廠或城市高壓給排水。輸送介質溫度為-20℃～150℃，進口允許壓力小于0.6MPa。 該系列泵采用了國家推薦使用的節能產品的水力模型。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。 二、 多級離心泵結構特點: DG型泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。 該 系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整 個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球 軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑中，并用油環進行自潤滑，循環水冷卻。 泵的進水段、中段、出水段之間的密封均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予更換。 軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定的壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。 次 高壓泵一般采用滑動軸承、稀油潤滑結構，DG85-67、DG155-67型泵可采用滑動軸承、稀油潤滑，也可采用滾動軸承、干油潤滑結構，其余型號均采 用滾動軸承、干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵，次高壓泵主要零件采用鑄鋼或不銹鋼。該系列泵通過彈性聯軸器由原電機直接驅動，從 原電機方向看，泵為順時針方向旋轉。 三、 多級離心泵使用范圍: 適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。 四、多級離心泵產品特點： 1、水力模型，效率高，性能范圍廣。 2、泵運行平穩，噪音低。 3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。 4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。 型號 流量 （m3/h) 揚程 (m) 功率 (kw) 轉速 (r/min) D/DG6-25*2 6.3 50 3 2950 D/DG6-25*3 75 5.5 D/DG6-25*4 100 7.5 D/DG6-25*5 125 7.5 D/DG6-25*6 150 11 D/DG6-25*7 175 11 D/DG6-25*8 200 15 D/DG6-25*9 225 15 D/DG6-25*10 250 18.5 D/DG6-25*11 275 18.5 D/DG6-25*12 300 18.5 D/DG6-50*2 6.3 100 11 2950 D/DG6-50*3 150 15 D/DG6-50*4 200 18.5 D/DG6-50*5 250 22 D/DG6-50*6 300 30 D/DG6-50*7 350 30 D/DG6-50*8 400 37 D/DG6-50*9 450 37 D/DG6-50*10 500 45 D/DG6-50*11 550 45 D/DG6-50*12 600 55 D/DG12-25*2 12.5 50 5.5 2950 D/DG12-25*3 75 7.5 D/DG12-25*4 100 11 D/DG12-25*5 125 11 D/DG12-25*6 150 15 D/DG12-25*7 175 15 D/DG12-25*8 200 18.5 D/DG12-25*9 225 18.5 D/DG12-25*10 250 22 D/DG12-25*11 275 22 D/DG12-25*12 300 30 D/DG12-50*2 12.5 100 11 2950 D/DG12-50*3 150 18.5 D/DG12-50*4 200 22 D/DG12-50*5 250 30 D/DG12-50*6 300 30 D/DG12-50*7 350 37 D/DG12-50*8 400 45 D/DG12-50*9 450 45 D/DG12-50*10 500 55 D/DG12-50*11 550 55 D/DG12-50*12 600 75 D/DG25-30*2 25 60 11 2950 D/DG25-30*3 90 15 D/DG25-30*4 120 18.5 D/DG25-30*5 150 22 D/DG25-30*6 180 30 D/DG25-30*7 210 30 D/DG25-30*8 240 37 D/DG25-30*9 270 37 D/DG25-30*10 300 45 D/DG25-50*2 25 100 18.5 2950 D/DG25-50*3 150 22 D/DG25-50*4 200 30 D/DG25-50*5 250 37 D/DG25-50*6 300 45 D/DG25-50*7 350 55 D/DG25-50*8 400 75 D/DG25-50*9 450 75 D/DG25-50*10 500 75 D/DG25-50*11 550 90 D/DG25-50*12 600 110 D/DG46-30*2 46 60 15 2950 D/DG46-30*3 90 22 D/DG46-30*4 120 30 D/DG46-30*5 150 37 D/DG46-30*6 180 37 D/DG46-30*7 210 45 D/DG46-30*8 240 55 D/DG46-30*9 270 55 D/DG46-30*10 300 75 D/DG46-50*2 46 100 30 2950 D/DG46-50*3 150 37 D/DG46-50*4 200 45 D/DG46-50*5 250 55 D/DG46-50*6 300 75 D/DG46-50*7 350 90 D/DG46-50*8 400 90 D/DG46-50*9 450 110 D/DG46-50*10 500 110 D/DG46-50*11 550 132 D/DG46-50*12 600 132 D/DG85-45*2 85 90 37 2950 D/DG85-45*3 135 55 D/DG85-45*4 180 75 D/DG85-45*5 225 90 D/DG85-45*6 270 110 D/DG85-45*7 315 132 D/DG85-45*8 360 132 D/DG85-45*9 405 160 D/DG85-67*3 85 201 90 2950 D/DG85-67*4 268 110 D/DG85-67*5 335 132 D/DG85-67*6 402 160 D/DG85-67*7 469 185 D/DG85-67*8 536 220 D/DG85-67*9 603 250 D/DG120-50*2 120 100 55 2950 D/DG120-50*3 150 90 D/DG120-50*4 200 110 D/DG120-50*5 250 132 D/DG120-50*6 300 160 D/DG120-50*7 350 200 D/DG120-50*8 400 200 D/DG120-50*9 450 220 D155-30*2 155 60 45 1450 D155-30*3 90 75 D155-30*4 120 90 D155-30*5 150 110 D155-30*6 180 132 D155-30*7 210 160 D155-30*8 240 200 D155-30*9 270 200 D155-30*10 300 220 D/DG155-67*2 155 134 90 2950 D/DG155-67*3 201 132 D/DG155-67*4 268 185 D/DG155-67*5 335 220 D/DG155-67*6 402 280 D/DG155-67*7 469 315 D/DG155-67*8 536 355 D/DG155-67*9 603 450 D280-43*2 280 86 110 1450 D280-43*3 129 160 D280-43*4 172 200 D280-43*5 215 250 D280-43*6 258 315 D280-43*7 301 355 D280-43*8 344 450 D280-43*9 387 450 D280-43*10 430 500 D280-65*2 280 130 185 1450 D280-65*3 195 280 D280-65*4 260 355 D280-65*5 325 450 D280-65*6 390 500 D280-65*7 455 630 D280-65*8 520 710 D280-65*9 585 800 D280-65*10 650 900 D360-40*2 360 80 132 1450 D360-40*3 120 185 D360-40*4 160 250 D360-40*5 200 315 D360-40*6 240 400 D360-40*7 280 450 D360-40*8 320 500 D360-40*9 360 560 D360-40*10 400 630 D450-60*2 450 120 250 1450 D450-60*3 180 355 D450-60*4 240 500 D450-60*5 300 630 D450-60*6 360 710 D450-60*7 420 800 D450-60*8 480 900 D450-60*9 540 1000 D450-60*10 600 1120 D500-57*2 500 114 250 1450 D500-57*3 171 355 D500-57*4 228 500 D500-57*5 285 630 D500-57*6 342 710 D500-57*7 399 800 D500-57*8 456 900 D500-57*9 513 1000 D500-57*10 570 1120 D550-50*2 550 100 250 1450 D550-50*3 150 355 D550-50*4 200 450 D550-50*5 250 560 D550-50*6 300 710 D550-50*7 350 800 D550-50*8 400 900 D550-50*9 450 1000 D580-60*2 580 120 355 1450 D580-60*3 180 440 D580-60*4 240 500 D580-60*5 300 630 D580-60*6 360 800 D580-60*7 420 900 D580-60*8 480 1000 D580-60*9 540 1250 D600-60*2 600 120 355 1450 D600-60*3 180 440 D600-60*4 240 560 D600-60*5 300 630 D600-60*6 360 800 D600-60*7 420 900 D600-60*8 480 1000 D600-60*9 540 1250 D720-60*2 720 120 360 1450 D720-60*3 180 680 D720-60*4 240 680 D720-60*5 300 850 D720-60*6 360 1050 D720-60*7 420 1250 D720-60*8 480 1400 D720-60*9 540 1600
