章 產品介紹

1.1 產品概述

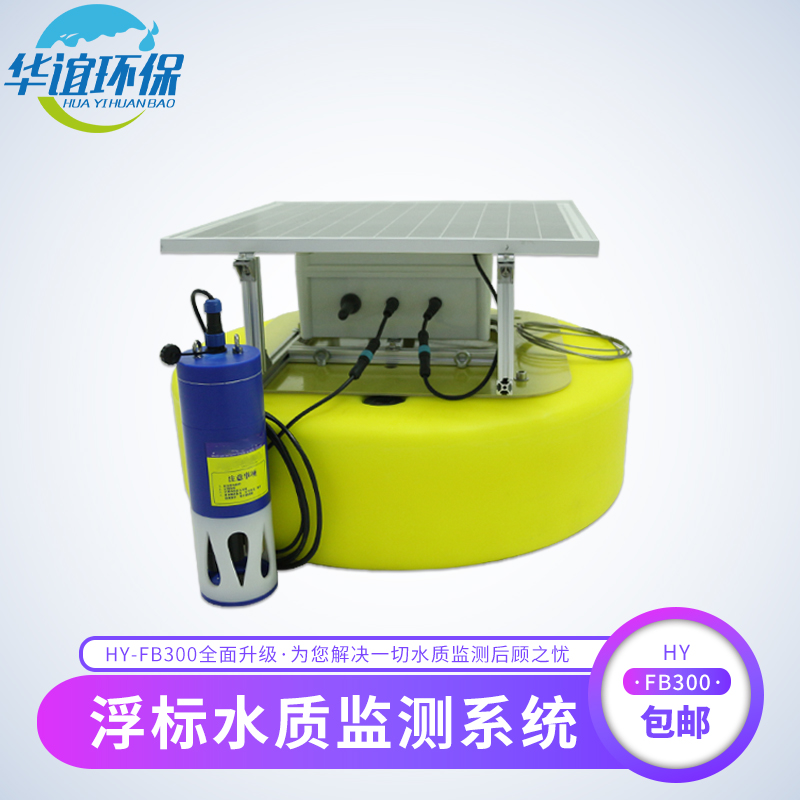

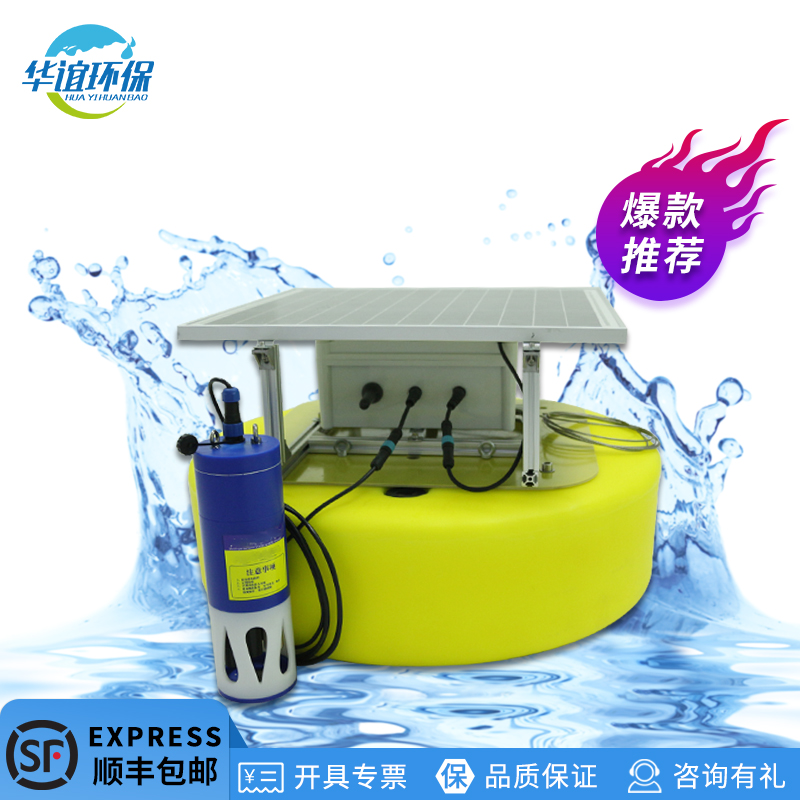

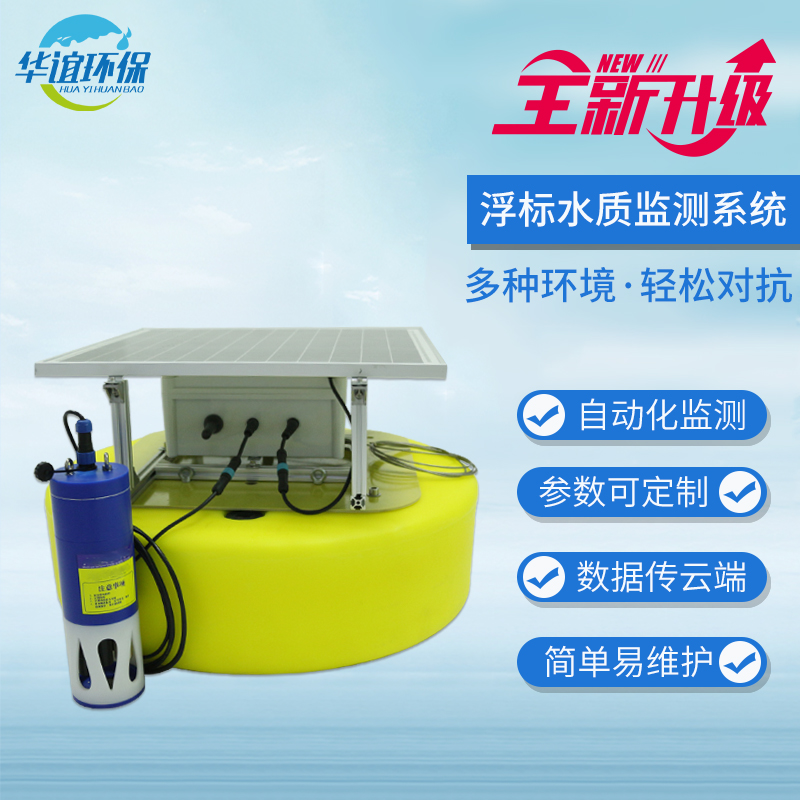

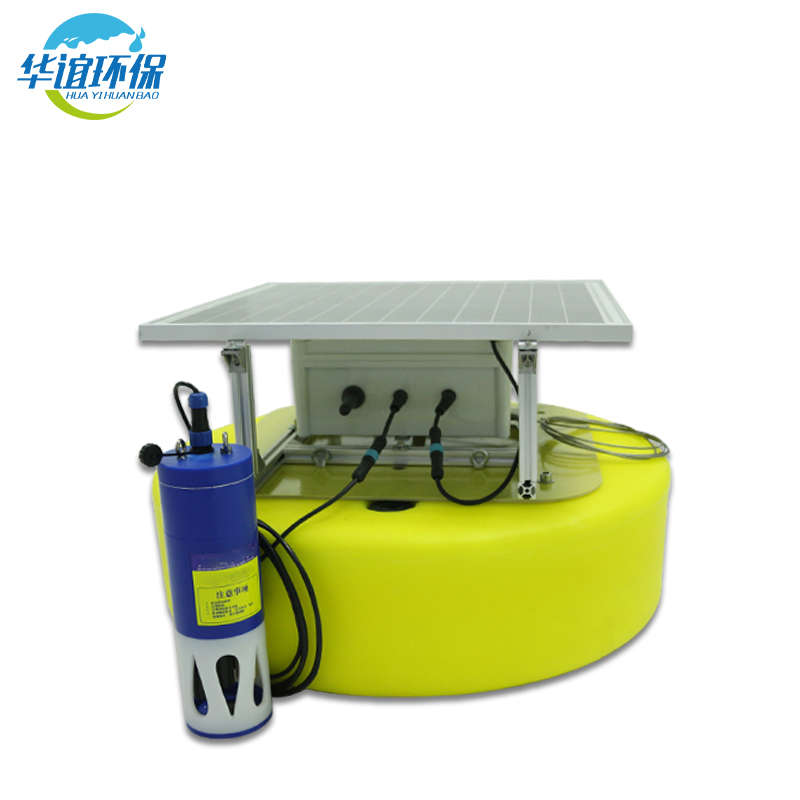

     本公司推出的AMT-FB301多參數水質監測浮標系統，HY-FB301可以實現多種水質參數的同時測量，包括溶解氧、pH、ORP、電導率和濁度等，DT-200主控機通過RS485（Modbus/RTU協議）總線采集處理測量數據，再由無線模塊發送到遠程服務器，用戶可以實時獲得監測數據。

該系統以浮標為載體的水質監測系統是化學分析儀器和各種水質傳感器的集成，并結合了現代化的數據采集處理技術、數據通信技術、浮標設計及制造技術，是實現環境水質監測自動化、網絡化、在線監測的有效技術手段。

AMT-FB301多參數水質監測浮標系統的應用領域廣泛，可用在水產養殖、工業生活污 水排放、農業灌溉用水、環境監測等領域。

1.2 產品特點

1.耐腐蝕性：浮體表面能低，防止水生生物的附著，抗腐蝕性強；

2.防水性：系統密封性好，保證供電系統和監測設備的正常運行；

3.成本低：監測全程無需化學試劑，降低運行成本；

4.易維護性：運行穩定可靠，故障率低，維護方便；

5.數據采集、存儲與傳輸：具有的兼容性和擴展性，內存容量大，斷電時數據不丟失，并具備數據補發功能；

6.供電系統：太陽能板與鋰電池聯合供電，實現陰雨天，整體系統仍能正常工作；

7.浮標固定：根據不同的水下情況選擇不同的錨纜和拋錨形式，錨纜能夠耐受礁石磨損和惡劣情況的牽引拉拽，防止浮標漂移丟失。

 第二章 產品參數

2.1 技術參數

2.2 參數選型

 第三章 產品解析

3.1產品剖析

第四章 產品結構

4.1 設備尺寸

4.2 設備固定

第五章 設備裝配

1、收到貨物后請仔細查看貨物外觀及包裝是否存在破損等情況，如存在破損情況請立即拍照反饋于華誼環保工作人員。

2、開箱核對裝箱清單查看貨物配件是否配置齊全，如存在配件缺失情況請立即拍照反饋于華誼環保工作人員。

3、拆下多參數水質傳感器外殼，取下內部單獨傳感器的探頭保護帽，然后將多參數水質傳感器的外殼擰回主體。

4、確認連接正常以后，請把鋼絲繩一端固定在浮標主體上，并把余出部分套入U型鋼絲繩卡頭中，然后把U型鋼絲繩卡頭前端兩顆螺帽擰緊，鋼絲繩另外一端固定在傳感器固定提環上，余出部分套入U(xiǎn)型鋼絲繩卡頭中，并把U型鋼絲繩卡頭前端兩顆螺帽擰緊（注意：傳感器下放的線纜長度一定要小于鋼絲繩下放長度）。

5、請把配置的繩索一端固定到浮標主體上，繩索另一端固定到固定錨的前端圓孔內，前端固定好后繼續用繩索穿入固定錨后端圓孔，并用扎帶將繩索綁緊固定。

6、全部裝配好以后，請檢查各連接部分是否都固定牢固，一切確認無誤后即可投入使用。

第六章 上位機使用

1. 登錄partner.huayi-online.com，從“污染源在線監測平臺、游泳池水質在線監測平臺、無人機環保監測平臺、水產養殖監測平臺”中選擇相對應的平臺；

2.輸入由華誼環保銷售工程師提供的用戶名和密碼，點擊登錄；

3.添加設備：

?點擊左邊菜單欄“設備管理——設備信息”；

?點擊設備列表下的“添加”；

?出現“創建設備”頁面（產品序列號見水質傳感器機身，其余信息由用戶自行添加）。

?地理位置需選擇手動添加，如下圖所示：

4. 查看實時數據，請點擊左邊菜單欄“實時監控——實時數據”；

5. 查看歷史數據，請點擊右上角的“歷史數據”；

6. 點擊曲線圖下的“導出數據”可將數據導出。

7. 查看地理位置：點擊左邊菜單欄“實時監控——設備地圖”。

第七章 問題維護

7.1常見問題解決

7.2設備日常維護

1.維護日程

對于AMT-FB301在線多參數傳感器監控系統，如工作環境良好，且系統工作正?？梢匝娱L維護周期?？紤]到傳感器工作環境的多樣性，建議根據實際情況，定期對探頭進行檢查、清洗校準。

2.外觀檢查

(1)觀察浮體和太陽能板表面有無硬傷劃痕及損壞，是否已影響到正常工作。

(2)如發現所示測試數值不準或不穩定時，需檢查傳感器頭部是否有臟污和微生物附著，外殼及傳感器表面是否受到損壞。

(3)檢查線纜是否正常，有無破損和老化現象。

(4)檢查易耗品是否有損壞。

3.傳感器維護方法

(1)檢查：檢查傳感器頭部是否有臟污和微生物附著，外殼及傳感器表面是否受到損壞，線纜是否正常，測試數據是否正常，易耗品是否有損壞。

(2)清洗：用自來水清洗傳感器的外表面，如果仍有碎屑?xì)埩?，用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。

4.注意事項

(1）密封盒內嚴禁進水，且濕度不能超過70%。

(2）應用軟棉布類擦拭太陽能板表面，不允許用尖硬物品對其表面進行清理。

(3）清理傳感器探頭時，應注意確保探頭不要受到劇烈的機械撞擊。以防損傷內部敏感的光學部件和電子元器脆弱部件。

(4）探頭內部沒有需要用戶維護的部件。

*校準相應傳感器時，其他傳感器禁止摘下探頭保護套。

5.安全注意事項：

（1）所有配線完成檢查確認無誤后開始接入電源，以免發生危險。

（2）請避免高溫、高濕及腐蝕性環境位置安裝本變送器，并避免陽光直接照射。

（3）傳感器信號傳輸須采用標準電纜線，建議使用電纜帶屏蔽線，請勿隨意更換。

（4）使用電源時，應避免電源產生干擾，尤其在使用三相電源時，應正確使用地線。

（5）基于安全與防護理由考慮，使用苯控制器輸出接點承接警報或控制負載時，請務必外接耐足夠電流繼電器來承載，以確保儀器使用的安全。

第八章 售后服務

質保期內，產品若發生故障，請及時與我司工作人員聯系，特殊狀況無法修復的，我司將提供備用設備給客戶免費使用。

1.由購買之日一年內，產品如有故障，并經證實實屬正常使用下發生者（符合說明書所提供的使用和操作原則），本公司將給與免費維修。如需保修服務，您需攜同本產品、保修卡、在保修期內寄往本公司地址進行維修。如超出一年的保修期限，本公司將視產品故障情況酌情收取零件成本費用。

2.送修產品請妥善包裝運送，并附上返修表仔細填寫相關信息以便返寄；運送過程中如有損毀或遺失，本公司恕不負責。

3.在免費保修期內，發生下列事項者，本公司有權拒絕服務或酌情收取材料、服務費：

a用戶使用不當造成產品故障或損害；

b電壓異常、自然災害等造成產品故障或損害；

c非維修服務者拆修造成損壞的；

d產品標簽破損者；

e其他人為因素所造成的損壞；

4.安裝使用本公司產品前請認真閱讀產品說明書。

5.保修卡內容必須如實填寫(顧客信息及購買信息),當需要保修服務時，必須出示次保修卡，以便識別。

6.如遺失保修卡，本公司不給與補發。本公司擁有最終解釋權！
