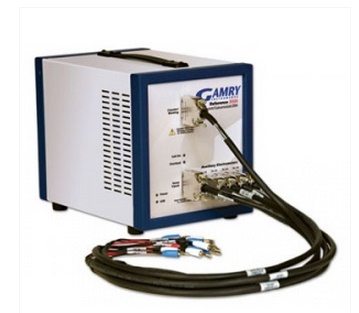

Reference 3000AE

Reference 3000 AE 是大電流與的的電化學工作站。其設計尤其適合電池，電容器和燃料電池的研究人員。附加的電位測量通道, 可以監測電池堆的各個電池電壓, 同時輔助通道也可用于壓力或者PＨ測量。 美國Gamry公司Reference 3000AE電化學工作站主要功能及特點 美國Gamry公司新型號Reference 3000AE電化學工作站，保留了以往型號所有的優勢；的低阻抗測試特性，準確度到達微歐數量級。為能源材料研究特別改進了硬件和軟件，電流量程3pA-3A，可以擴展到30A,電壓高32V，300K的采樣速度，電浮動浮地技術；特別為電池，電容器，液流電池等能源材料設計的PWR800軟件測試包等等?？梢赃M(jìn)行系列電化學測試編程。同時可以擴展位雙恒電化學工作站和IMPS/IMVS系統。 Reference 3000AE 可以使用Gamry所有的電化學軟件進行電化學領域的研究： >合成化學 >傳感器的研發 >動力學，熱力學研究 >電化學阻抗 >腐蝕 >涂層 >電分析 Reference 3000AE電化學工作站在能量儲存和轉換方面的研究領域具有的表現。例如: 電池，燃料電池，超級電容。 >特別設計的“stack mode”可以進行32V電壓測量和控制。 >兩檔電壓和電流設置：（±32 Volts at ±1.5 Amps 和 ±15 volts at ±3.0 Amps） >可以在恒電位或恒電流模式下進行EIS測試。 其中在雜化電流模式下，每個頻率段的交流電流通過動態調整達到一個固定的交流電壓輸出。 >輔助電位計選件，可以同時進行八個不同電壓源的測試。 >低阻抗電極引線選件，可以很好地測量到100歐姆的阻抗。 >電池充放電過程中，從恒電流到恒電壓的轉換不會有任何脈沖干擾。 Reference 3000AE電化學工作站主要技術參數 >輸出電流：±3A >輸出電壓：±32V >電位范圍：±32V >電位分辨率：1 μV >電流范圍：3A、300mA、30mA、3mA、300μA，30μA、3μA、300nA、30nA,3 nA, 300 pA共十一個檔; 外擴充兩個低電流擋, 30 pA和3 pA. >電流精度：±10 pA或電流范圍值±0.3% >電流分辨率：100 aA >輸入偏差電流：＜10 pA 浮地式恒電位儀應用舉例 >高溫高壓釜聯用 >土壤中金屬構件的腐蝕研究 >海水中的腐蝕研究 >橋梁的腐蝕研究 >摩擦腐蝕 >與透射電鏡的聯用 Reference 3000AE 主要指標: >電流檔，從皮安級到3安培，自動改變范圍 >模擬和數字濾波 >1 MHz 交流阻抗 >電子與大地絕緣 >電流中斷的iR 補償 >采樣速度： 300,000 points/sec 輔助電壓計選件 Reference 3000AE 提供一個串聯的八通道電位計選件。此選件特別適用于測量幾個串聯在一起的電池組。配備此選件后的Reference3000AE的實物圖如下：每一個通道可以測試獨立的電壓，所以在電池組中的每一點電壓都可以獨立測量。 下面是Reference 3000 AE電化學工作站的性能細節。每一個點表示一項性能。 物理電化學 - 循環伏安法，計時安培，和計時電位以及這些測量的衍生相關技術. 脈沖伏安法 - 脈沖伏安法，方波伏安法，以及諸如陽極溶出伏安法相關的技術. DC 腐蝕 - 運行標準直流腐蝕測試，如極化電阻，電位，循環極化和電偶腐蝕等. 電化學能源器件 - 測試電池，電容器和燃料電池的單節和電池堆。包括充電、放電、循環充放電恒、恒電位、恒電流、自放電、漏電率與讀電位等典型測試技術. 電化學信號分析儀 - 用于時間相關的電化學噪聲信號的采集和分析軟件。對電壓和電流的連續監測, 速率從0.1赫茲到1千赫茲。功能齊全的分析工具，如統計分析，趨勢，阻抗譜，和直方圖分析. 電化學頻率調制 - 一種非破壞性的腐蝕速率的測量方法。通過該項技術, 腐蝕速度未經塔菲爾常數直接進行測量。此外，該技術可以確定塔菲爾常數，并提供與點蝕相關的參數. 臨界點蝕溫度 - 控制Gamry恒電位，TDC4溫度控制器，及相關配件，自動測量材料的臨界點蝕溫度. 電化學噪聲 - 電化學噪聲測試是一個更普遍的技術。其可以和ECM8多路器兼容進行電化學噪聲測量的軟件包. 電化學阻抗- 除了單頻率的Mott-Schottky測量，還包括恒電位、恒電流和混合阻抗測量。其中包括獨特的多波權重技術提高信噪比。分析方面，采用等效電路圖擬合數據, Kramers-Kronig轉換評估數據與圖形編輯器等。軟件包括阻抗模擬部分. eChemAC 工具包 - 軟件工具包，完全控制恒電位儀進行阻抗（EIS）的測量和EFM實驗. 其他細節 2， 3和4 電極的測量 電氣隔離 浮地：用于高壓釜，機械應力設備或管. 內置 EIS 采用DDS進行10μHz到1 M Hz的EIS測量. DSP （數字信號處理）模式 過采樣模式提高信噪比和的電容測量. 電流中斷和正反饋IR補償 Gamry 恒電位儀及其控制軟件, 采用線性回歸法, 測量和實現IR補償. 輔助I/O 通過I / O設計, 控制第三方設備: 實現外部信號輸入，模擬電壓輸出，模擬電流輸出，輔助 A / D輸入和數字I / O連接器. 保值期 2年廠家保修服務. REFERENCE 3000AE 恒電位儀 是 恒電流儀 是 零電阻電流儀 是 浮地設計(與地絕緣) 是 重量 6 公斤 尺寸 20 (W) x 23 (H) x 30 (D) 厘米 系統 電極連接 2，3, 4， 5或者２１電極 電流 ±３A　或者１.5A @32V 電流范圍 11（300 pA-3A） 電流量程（包括內部增益） （包括內部增益） 13 最小電流分辨率 92 aA 施加電位 ± 32 V 上升時間 < 250 ns 最小時間基數 3.333 μs 噪聲和紋波(典型的) < 2 μV rms 控制放大器 槽壓 ± 32 V 電流 > ±3 A 速度設定 5 速度設定 1100, 330, 50, 5.0 0.5 kHz EIS 測量 頻率范圍 10 μHz - 1 MHz 施加電壓振幅 3 V Max 施加電流振幅 3 A Max 電位計 輸入阻抗 >1014 Ω || < 0.2 pF 輸入電流 < 6 pA 帶寬 > 15 MHz at - 3 dB CMR > 80 dB (100 kHz) > 60 dB (1 MHz) 電位 施加精度 ±1mV±0.2% 設置范圍 施加分辨率 12.5 μV, 50 μV, 200 μV/bit 測量精度 ± 1 mV ± 0.2% of reg 測量分辨率 高分辨率電位計: : 400 μV, 100 μV, 10 μV, 1 μV/bit 高電壓電位計:: 1.6 mV, 400 μV, 40 μV, 4 μV/bit 電流 施加/測量精度 ±５ pA±0.05% 量程±0.2%值(３A-３ｍA)或者0.5%值(３00 pA) 施加/測量分辨率 0.0033% full-scale/bit 帶寬 >10 MHz (3 A - 3 mA), > 0.15 MHz (30 μA)
