派克直線電機

派克漢尼汾公司致力于提供創新的自動化解決方案已達數十年之久。在當前直線電機市場爆發性發展的進程中，這一創新精神一直得以延續。

2003年，派克了Trilogy公司。派克與Trilogy直線電機解決方案的強大組合，使自動化及機器人技術應用方面的客戶通過我們非常有競爭力的技術實力，取得顯著的性能提高及購置成本效益。

基于一整套的直線電機組件及完整的工程定位系統，派克能為提高您的機器生產力，提高jing確度及動力性能提供恰到好處的解決方案。

在目前可行的直線電機技術領域，派克能提供廣泛的供應。從組件或者分體電機，整套定位平臺到完整的定制工程系統，派克都能為任何直線運動要求提供一個的解決方案。這一文檔主要聚焦于派克組件型電機的兩個成員。派克直線電機產品的典型應用包括：

直線電機的行業應用領域

? 半導體及電子產品

? 平板顯示器，太陽 能電池板

? **及生命科學

? 機床

? 光學影像及光電子

? 大型印刷，掃描及數字設備

Parker派克直線型電機設計優勢

? 高速

? 高加速度

? 快速響應 - 一個機械系統的100倍

? 剛度-彈性剛度比機械系統要好

? 零間隙 - 直接驅動技術

? 免維護操作-由于減少了零部件數量，機械比較簡單

? 長的行程而不損失性能

? 適用于真空及**環境

Parker派克直線電機優勢

直線電機類似于一臺旋轉電機解剖攤開來進行運轉。在一臺旋轉電機中，相同的電磁效應產生的是轉矩，而在直線電機中，產生的是直接推動力。在許多應用中，相比較傳統的旋轉驅動系統而言，直線電機具有明顯的優勢。比如，直線電機不需要通過像齒輪，滾珠絲杠，或皮帶傳動這樣的中介機械構件將電機連接到負載上。負載直接連接到直線電機上。

因此，就沒有來自運動部件的間隙和彈性。因此，伺服控制的動力表現得以提高，更高水平的精度也得以實現。直線電機由于沒有機械傳動組件，因此導致了一個低慣性及低噪音的驅動系統。另外，機械磨損只在導向系統中出現。因此，直線電機具有比傳統旋轉驅動系統更好的可靠性及更低的摩擦損耗。

Parker派克直線電機的工程設計

像I-FORCE和Ironcore這樣的組件直線電機是由電機線圈及單獨的磁軌組成。

線圈組被稱為是“動子”，有時也被稱為是初級組件。動子一般由電機線圈，一個連接板或者安裝棒組成，它允許線圈連接到底板上。電動機電纜一般從封裝的一側伸出。

磁軌有時被稱為次級組件。取決于所選用直線電機的種類，磁軌可采用單排磁鐵或者提供平衡吸引力的雙邊配置的磁鐵。

可自行選擇直線電機組件的能力給用戶一個經濟的解決方案，也為整合入機器提供了完整的靈活性。然而，這一靈活性也同樣需要對電機特征，及直線反饋技術，冷卻方法，伺服放大器的性能及控制系統的進行考慮。

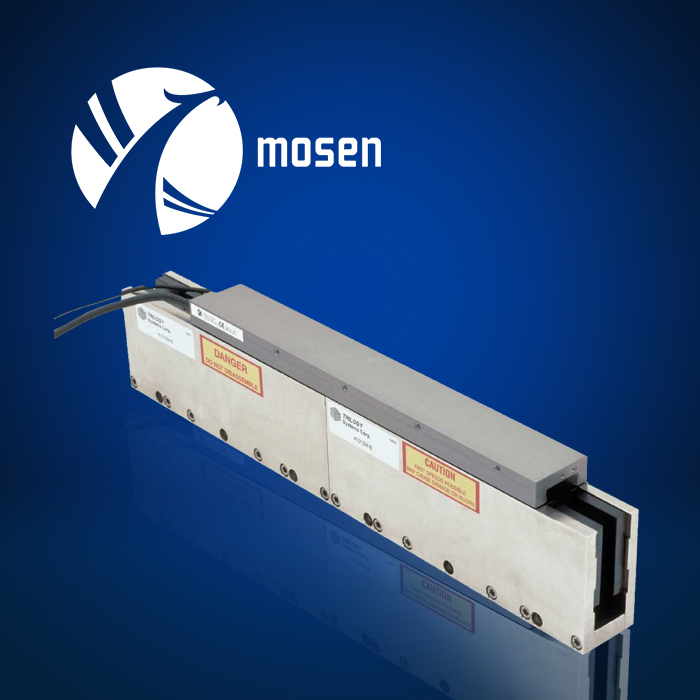

I-Force無鐵芯直線電機 / RIPPED鐵芯直線電機

I-Force系列無鐵芯電機

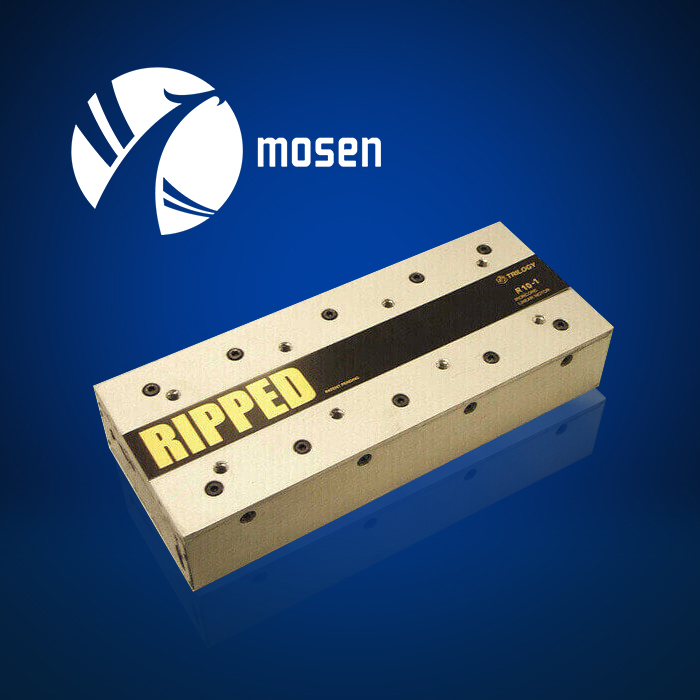

RIPPED有鐵芯電機系列（R7\R10\R16系列）

RIPPED有鐵芯直線電機采用了防齒槽效應技術，能產生較大的作用力，滿足很多工業應用需求，同時它又不像傳統鐵芯直線電機那樣粗糙。力的范圍從13 lbf (57.8 N)的連續力到高達1671bf (7433 N)的峰值力，RIPPED系列廣泛適合于有高標準需求的應用系統。

派克提供模塊化的磁軌道以滿足無限制的行程長度。RIPPED電機連接器模塊允許簡單快速的安裝，同時減低了整體維護成本。另外還有超高柔性的標準連線。

幾乎無齒槽效應的運行連同強大的鐵芯技術，使RIPPED系列電機成為在提供高動力，實現極平穩運動方面的超值選擇，同時又經濟實惠。

特征及好處

? 高動力應用的理想選擇

? 化的極平穩的防齒槽效應技術

? 連接器模塊允許簡單快速安裝

? 內置熱熔斷開關以保護線圈

? 數字霍爾，回零及 /-極限傳感器并入連接器模塊

? 模塊化的磁軌道，預裝的磁鐵分離器

? 嵌入式的電纜鎖緊解除（溢放口，拉緊放松）

? 兩種模塊化的磁軌道長度允許無限制的行程長度

有鐵芯直線電機優勢

? 每一尺寸更高的動力 - 使用疊片結構來集中磁通量

? 更低的成本 - 開放界面設計只使用單排磁鐵

? 疊片結構及大的表面面積確保良好的散熱

有鐵芯直線電機同I-Force無鐵芯直線電機相比的劣勢

? 正常吸引力- 5到13倍于所產生的推力

? 齒槽效應 - 限制運動的平滑性，產生速度波動。派克的防齒槽技術能有效抵消齒槽效應

RIPPED有鐵芯電機設計特征

有鐵芯電機由位于單排磁鐵上方的動子組成 。動子由纏繞在鐵芯上的銅線圈組組成 。底板為電機及磁軌間的磁通量循環提供了有效途徑。另外，它也是電機散熱的有效途徑。

鐵芯設計能夠提供極高的動力及有效冷卻。事實上，鐵芯設計每一單位體積提供了更高的動力。鐵芯設計非常經濟實惠，因為只需要單排磁體。

鐵芯設計的缺陷之一這種電機的動子同磁軌之間有較高的吸引力。這一吸引力范圍可以5到13倍于電機額定推力，因此要求電機的軸承系統必須能支撐這一吸引力。另外，同其他直線電機設計相比較，高吸引力使它的安裝更具挑戰性。

有鐵芯設計的另外一個缺點是齒槽效應。當鐵芯繞線結構為了匹配它們同磁體的優位置而向電機施加一個水平力的時候，齒槽效應就會出現。齒槽效應會限制運動系統的平滑性，因為為了保持一個恒定的速度，由電機產生的力必須隨位置進行轉換。

派克研發出了的防齒槽技術，幾乎了齒槽效應，使有鐵芯電機也可應用于以前只考慮使用無鐵芯電機的領域。這使得機械建造者在獲得極高的動力及平滑的運行的同時，能夠有效控制成本。
