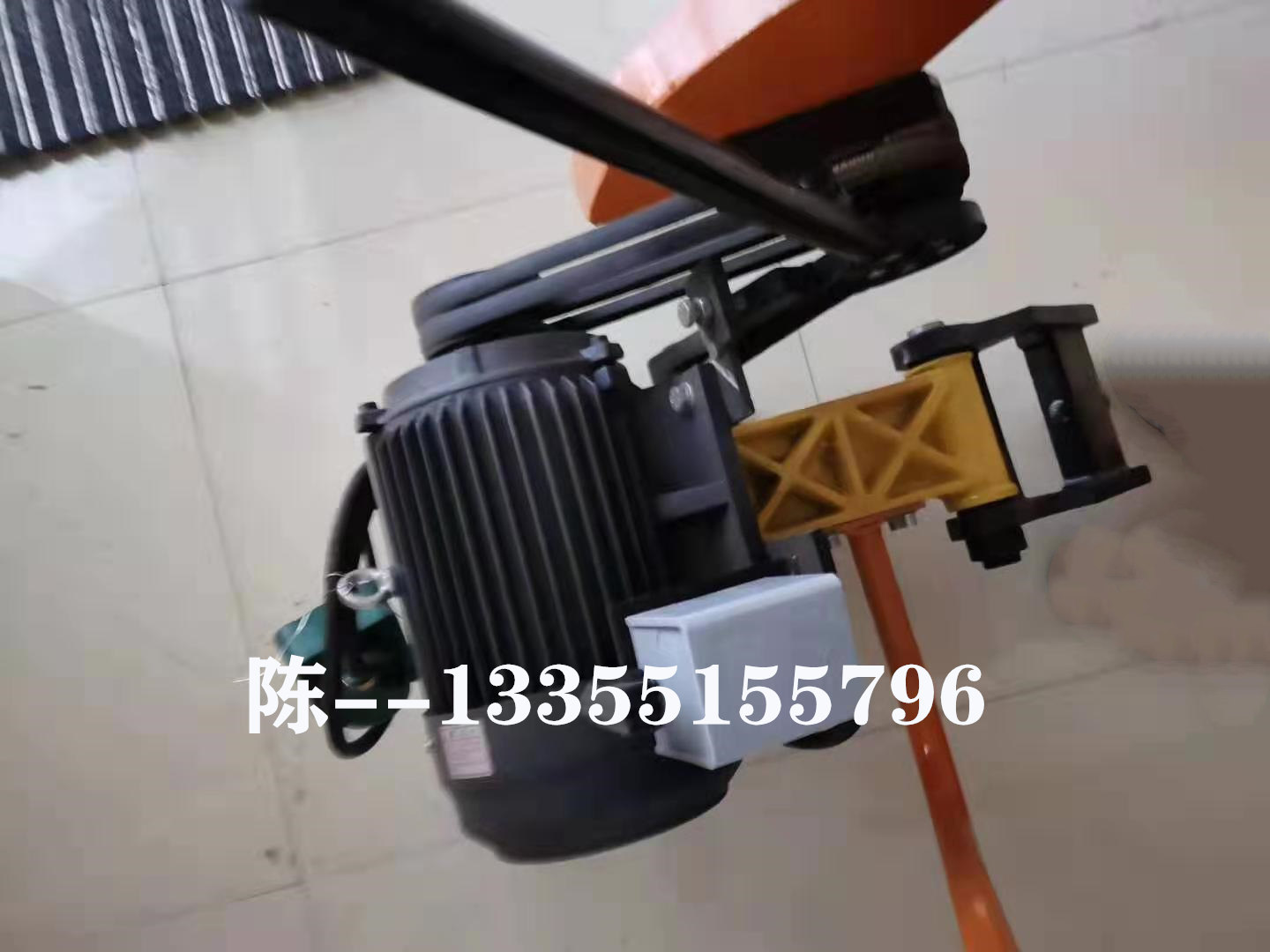

DQG-3.0型電動切軌機 鐵路鋼軌電動切割設備3KW鋸軌機

DQG-3.0型電動切軌機 雙向擺動切軌機 380V鋼軌切軌機 一、【DQG-3.0電動切軌機】適用范圍 DQG-3.0電動切軌機適用于切割43㎏/m～75㎏/m鋼軌，切割斷面質量符合鐵道行業標準的要求。是鐵路工務部門線路大修、維修及搶修作業機具。它具有切割速度快，薄片砂輪利用率高，切割斷面質量高，操作簡便，易于移動，使用安全、適用范圍廣等特點。 二、【DQG-3.0電動切軌機】參數 1、電動機： 1）型號： Y112M-2 2）功率： 3.0 kW 3）轉速： 2880r/min 2、薄片砂輪（主軸）： 1）主軸轉速 2880r/min 2）規格 Φ400×Φ32×4 3、切割時間 60kg/m鋼軌，≤120S 4、薄片砂輪使用次數 50kg/m使用≥4次 60kg/m使用≥3次 5、整機質量 65kg 三、【DQG-3.0電動切軌機】工作原理 依據無齒鋸切削原理，利用擺動機構，使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動，薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小，從而減少薄片砂輪的磨耗，提高薄片砂輪利用率及工作效率。 1、主運動：由電動機、驅動V帶傳動使主軸（薄片砂輪）回轉。 2、進給運動：利用切割臂與擺臂的相對擺動，靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂（卡軌機構）中心平面旁側，并懸臂較長，因此鋸片可切到鋼軌底。 四、【DQG-3.0電動切軌機】基本結構： 1、擺臂軸、套間為滾動摩擦，減小磨損，延長壽命。 2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構，質量輕、強度高。 3、裝夾機構具有防脫軌功能，切軌機安放在鋼軌上，切軌機重心與鋼軌中心軸線重合，即使旋松夾緊螺桿，切軌機不發生傾斜。 4、電機座為分體式鑄造鋁合金，減輕重量。 5、走行機構增設輔助輪，保證在地面推行時平穩
