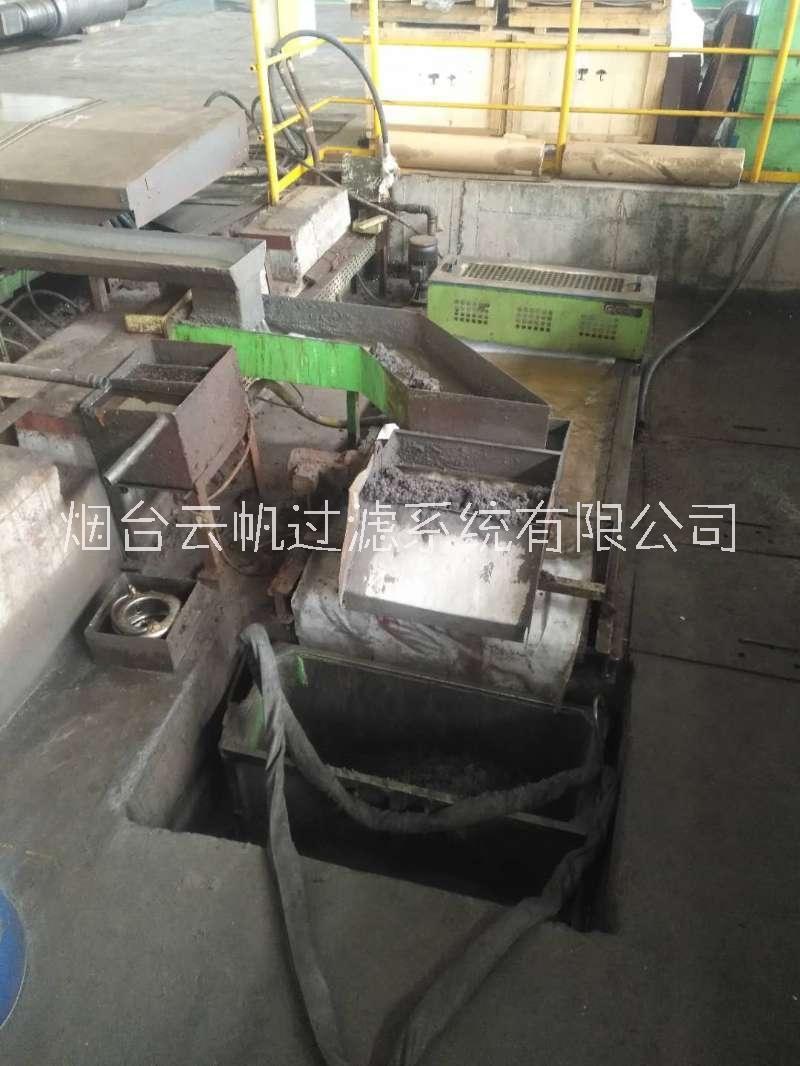

地坑內置磁性分離器水箱

機床冷卻液過濾裝置可以安置在地坑里，這樣可以減少地面上占地空間。流程為臟冷卻液經水道自然流入地坑中過濾系統，凈液由水泵打回機床循環. 過濾系統放置在地坑里，大致分為：地坑較淺，過濾系統采取局部下沉；地坑較深，過濾系統整體放置在地坑里。這些形式可以利用液體的自然流動達到收集液體的目的，但地坑里空間相對封閉比較潮濕，另外地坑深度較深，光線不好。站在地面上不宜觀察到地坑里設備的異常變化。因此過濾系統較易銹蝕損壞。煙臺云帆過濾系統公司對此類過濾系統的改造維護經驗豐富，如鋼鐵廠軋輥磨輥間，包括過濾系統整體更換，國外產品國產化，備件提供，過濾系統升級提高過濾精度，磁性分離器更換，紙帶過濾機殼體更換，過濾紙?zhí)峁┑取? 一般情況一整套新過濾系統價格不低，經過幾年的運行，易損壞的部件一般為運動部件，如磁性分離器的磁輥、刮屑板、電機及鏈條. 紙帶過濾機的輸送網帶、電機及鏈條、接近開關以及輸送網帶張緊調整等。這些零件的成本都不高，但這些零件損壞后會導致整套過濾系統無法有效運行，因此及時維護修理可以達到花小錢辦大事的目的。 以下為地坑放置過濾系統舉例： .1.平床走帶過濾機與齒型磁性分離機組合，包括RFGL-300型過濾機一套和RFCF-300型磁性分離機2套。其中磁性分離機上下并列安置。現場軋輥磨床過濾系統為DGS公司生產，已損壞，改進方案為從新?lián)Q一套平床走帶過濾機及2套磁性分離機，2套磁性分離機上下并列安置，（現場機床回流口有充分的高度空間因此可以設計2套磁性分離機上下并列安置）使含雜質的冷卻水可以得到充分吸附，減少過濾紙帶的消耗。平床走帶過濾機，過濾能力300L/min，一套（不含水箱,水泵）。齒形磁性分離機，過濾能力300L/min，2套。過濾紙1000mm*130M 15-25微米。排渣箱，一套。電控系統，一套。 2.乳化液從設備引入地坑中的濁液箱，經過濁液箱沉淀及粗過濾，之后乳化液經過過濾器過濾后抽入凈液箱，凈液箱的乳化液通過泵送出至設備切削潤滑處。系統流量： 450L/min。 泵揚程20米，不要備用泵。凈液箱與濁液箱泵立式安裝，濁液箱配有浮油去除裝置及防臭設施 考慮加熱裝置，冷卻裝置，液位、液溫檢測報警裝置 考慮雙聯過濾器，過濾精度40um，雜質為金屬鐵屑 3.銅粉過濾機選型要求 現場可用空間：考慮采用平網過濾機放置于水池之上，不考慮滾筒紙帶過濾機?？臻g可按單層平面設計， 我方可根據貴方提供的面積進行相應修正，要求過濾機規格盡可能統一，高度盡可能低點 所配設備是銅大拉機、銅小拉機 ， 所配冷卻液是水基冷卻液 冷卻液中雜質的材質是 拉伸后脫落的銅屑、銅粉 需達到30μ 過濾精度， 冷卻液溫度要求： 20~35 ℃ 現場電源電壓要求、控制電壓要求、電氣防護等級：380v ，控制電壓直流24伏、防護等級IP55 過濾裝置安放位置：預計將過濾裝置置于回水口處（即放置在水池上面） 冷卻液供液泵壓力要求：4bar ,冷卻液供液泵流量要求：大拉機總流量150立方每小時，中拉機總流量160立方每小時，小拉機總流量50立方每小時 機床出液口（排渣口）高度要求： 地坪以下500毫米 4. 磁性分離器水箱，明細為： 磁性分離器型號：RFCF-50 水泵型號：CDLK2-70/4. 40升每分，揚程26米，液下213mm 水箱外形：800*500*310毫米，水箱容積110升 水箱蓋板以上電機的高度是315毫米，磁性分離器的高度307毫米 機床出水口高度：450毫米 具體配置：水箱，磁性分離器，集渣箱，水泵。 磁性分離機經常與水箱配合使用，因為磁性分離機占用空間小，安裝方便，吸附雜質簡便可靠，采購價格低廉，可以有效吸附液體中的鐵粉等雜質，減少水箱中雜質的沉淀，延長水箱的清理周期。 5. 鍍鋅線脫脂用磁過濾器 規格：流量30m3/h 材質：箱體：不銹鋼304；永磁體；刮板：不銹鋼。 過濾效率：鐵粉90% 介質條件：堿液，油分：＜30g/l。進口溫度80℃ 配帶進出口管口（DN150）、配對不銹鋼法蘭（304）、橡膠墊片及不銹鋼緊固件 機電一體化設備，遠程、就地操作 要求配帶電機、控制柜，故障、運行信號傳控制室顯示、操作。
