耐電弧試驗機 耐電弧試驗儀 北京耐電弧價格，

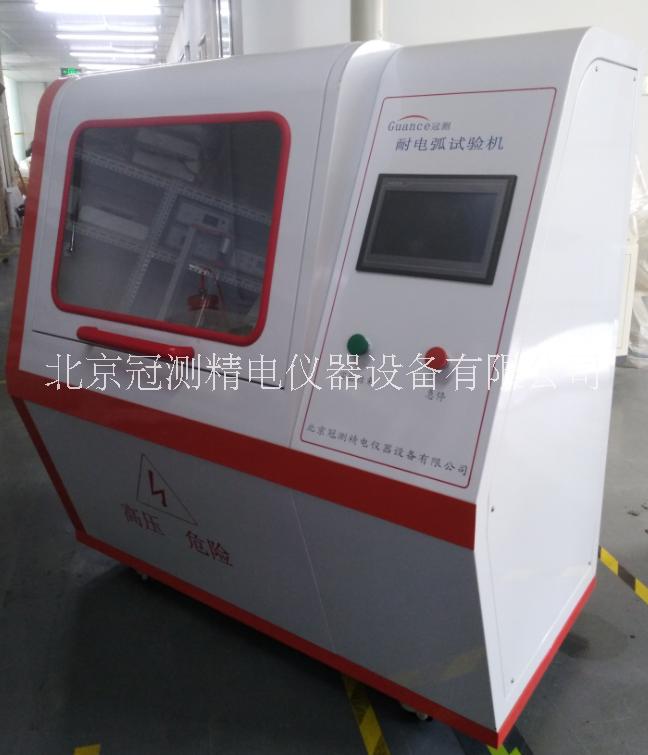

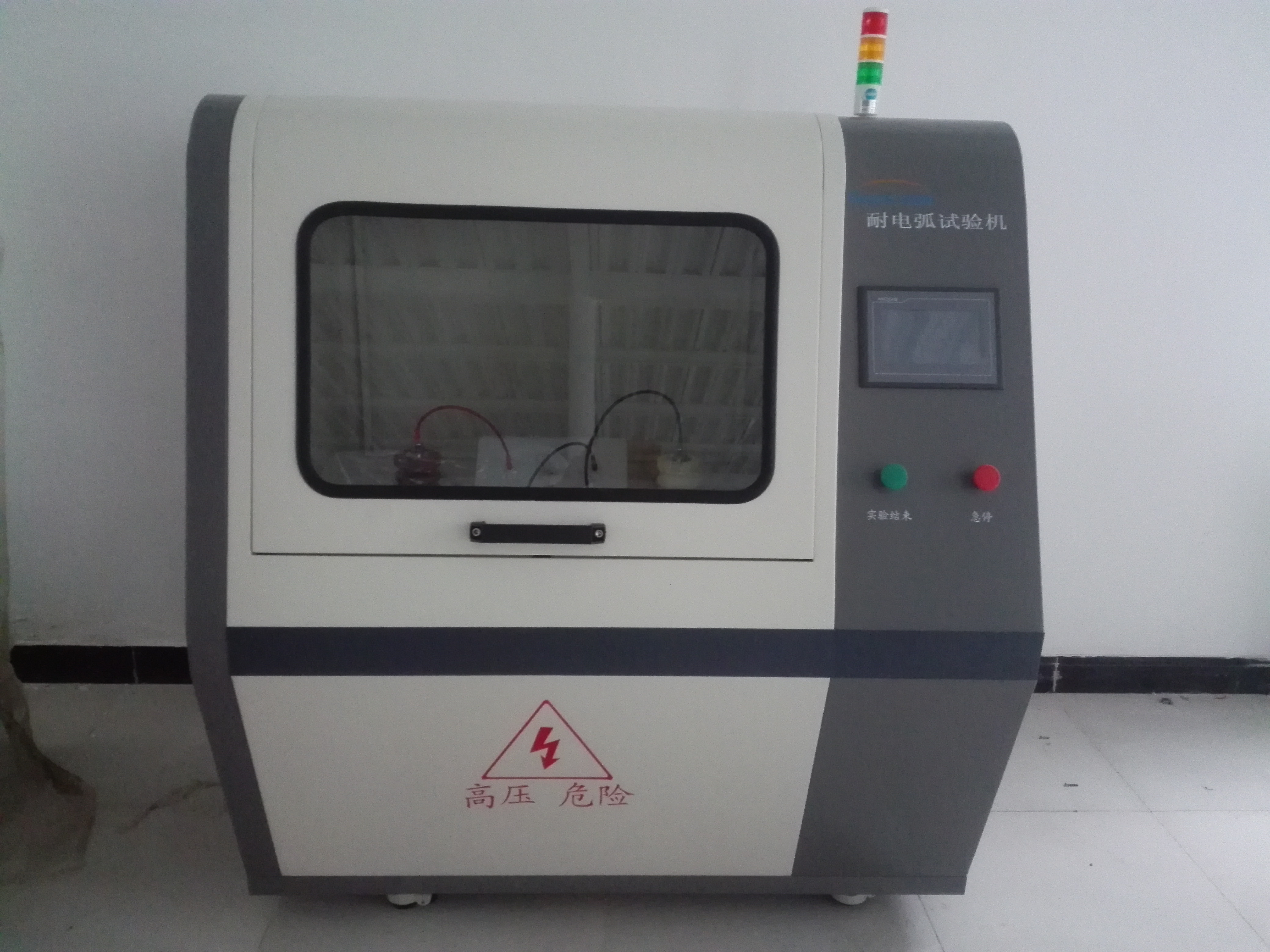

NDH-B型耐電弧試驗儀是根據GB/T 1411-2002《固體絕緣材料耐高壓低電流電弧放電的試驗》（等同IEC 61621-1997）及ASTM D495等標準的要求設計制造的，并符合IEC 149、UL 746A等試驗方法。本儀器由絕緣標準制定單位全國絕緣材料標準化技術委員會監制。 主要用于電機、電器及家電等行業的電工用塑料、樹脂膠、絕緣漆、以及層壓板、覆銅箔板等絕緣材料的耐電弧性能及其分級評定。 二 功能特點 1 本機為左右一體結構，右邊為操作系統，左邊為試驗箱。 2 本產品采用智能控制技術，通過選擇程序（IEC或ASTM）可自動進行試驗，并在工業觸摸屏顯示試驗過程和結果。 3 控制系統采用的PLC和觸摸屏通信進行控制。 4 安全性能良好，抗干擾能力強，測試精度高。 三 主要技術參數 1 電弧通斷時間誤差：小于 ±1ms 2 調壓器容量：1kVA 變壓器：1KVA，0-20KV 3 額定試驗電壓：12.5kV 4 試驗電壓精度：3% 5 電流控制精度：±3% 電流測量精度：1.5% 6 電極對試樣壓力：（0.5±0.05）N 7 電極材料：鎢棒 8 電極距離：（6.35±0.1）mm（IEC） （6.0±0.1）mm（ASTM） 9 使用環境溫度：（23±2）℃ 10 使用環境濕度：（50±5）% 11.輸入電壓交流220V，輸出交流電壓0-17.5KV 12.實驗電流：10mA—20mA—30mA—40mA 13 電源：220V/ 50Hz 3KW 四、工作原理 本測試儀是在相距(6.0±0.1)mm或(6.35±0.1)mm的兩電極上，按試驗方法規定的規律（見試驗程序表），由間歇到連續地施加12.5kV工作電壓和(10～40)mA的電弧電流，直至試樣失效。記下從試驗開始到試樣失效的總時間，即為該試樣的耐電弧。試驗電壓的產生是由220V交流電壓經調壓器T5，再由高壓試驗變壓器T4而產生。試驗電壓12.5kV由調壓器T5調節獲得。試驗電流的大小和通斷時間，PLC控制接在調壓器T5和高壓試驗變壓器T4之間的四路固態繼電器及中間繼電器開關和串聯電阻而獲得。 五、結構組成 本儀器分左右結構。左側上部為小試驗箱，內置試驗電極系統、高壓輸出插孔、試驗電流表等；用鋼化玻璃門封閉，便于觀察并確全。低壓接線柱裝有高壓回路的保護電阻等，左側下部為高壓試驗變壓器和調壓器。 儀器右側為電氣箱，內部有控制系統的PLC和觸摸屏以及各種控制電路。 六、實驗前準備 1.標準試樣至少5塊，試樣上下表面平整光滑無毛刺飛邊。 2.試樣厚度在3mm+0.4mm 3.若干 4.紙巾若干 5.去離子水 七、操作步驟 試驗程序如下： 程序段 電弧電流 mA 電弧通斷時間s 各程序段持續時間s 試驗總時間s IEC 61621 ASTM D495 1 10 1/8s通 7/8s斷 1/4s通 7/4s斷 60 60 2 10 1/4s通 3/4s斷 1/4s通 3/4s斷 60 120 3 10 1/4s通 1/4s斷 1/4s通 1/4s斷 60 180 4 10 連續通 60 240 5 20 連續通 60 300 6 30 連續通 60 360 7 40 連續通 60 420 實驗總時間 1.進入操作首頁 輸入密碼：當前日期，輸入后點擊右側鑰匙符號進入 例如：1、此圖上顯示2016年10月24日則密碼為1024 2、當圖上顯示2016年9月24日則密碼為924
