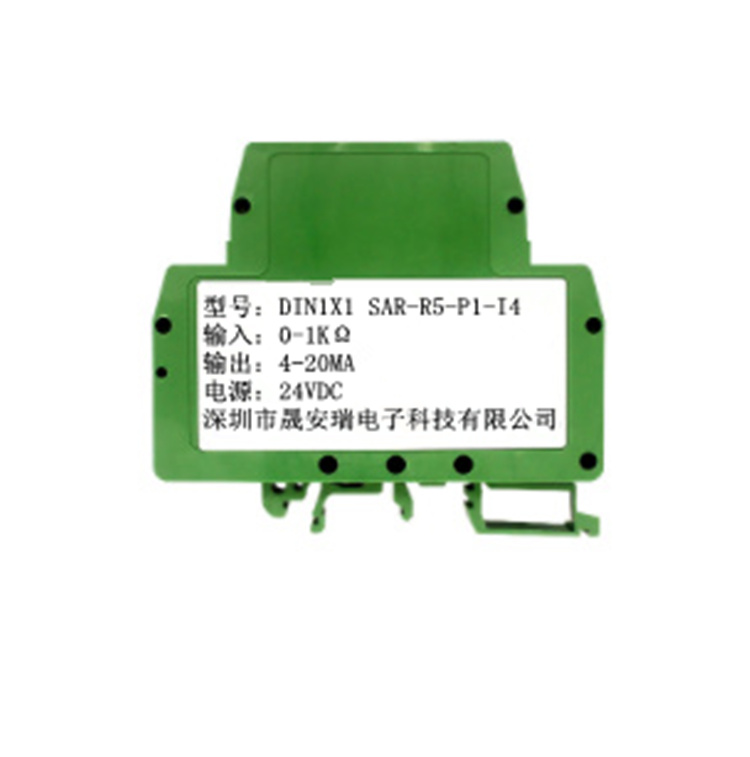

0-1KΩ轉4-20ma電子尺，電阻信號隔離變送器

電位計，電子尺，電阻信號隔離變送器（DIN導軌安裝式） 主要特性: ⑴輸　　入：輸入電位器或電阻信號：0-50Ω/0-100Ω/0-200Ω/0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ ⑵輸出電流電壓信號：0-5V/0-10V/1-5V/0-±5V/0-±10V或輸出標準電流信號：0-10mA/0-20mA/4-20mA ⑶輔助電源：5V、9V、12V、15V或24V直流單電源供電 ⑷工業級溫度范圍: - 45 ~ + 85 ℃ ⑸精度等級：0.1，0.2級 ⑹隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離 ⑺安裝方式：DIN35導軌安裝 ⑻外形尺寸：79x69.5x25mm 典型應用: ⑴位移測量，角度測量 ⑵電位計，電子尺信號的隔離變送 ⑶電阻阻值的測量變送 概述: ?? 電子尺信號變送器產品主要用于0-5K，0-10K等位移或角度傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于信號的隔離與變送。該變送器輸入采用恒壓驅動，適用于3線傳感器。如果是2線傳感器，也可以按要求定制成恒流驅動方式。 輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35導軌安裝方式，體積小、精度高，性能穩定、，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。 ?? 該系列電子尺信號隔離放大器使用非常方便，僅需接好線，即可實現位移信號的隔離變送。 產品選型: DIN1x1-SAR-R□-P□-U/(I)□ 輸入類型：R 供電電源：P 輸出型號：A或者V 代碼 輸入值 代碼 Power 代碼 電流 代碼 電壓 R1 0-50Ω P1 24VDC I3 0-20mA U1 0-5V R2 0-100Ω P2 12VDC I4 4-20mA U2 0-10V R3 0-200Ω P3 5VDC I6 0-±20mA U4 0-±5V R4 0-500Ω P4 15VDC I8 用戶自定義 U6 1-5V R5 0-1KΩ U7 0-±10V R6 0-2KΩ U8 用戶自定義 R7 0-5KΩ R8 0-10KΩ Ru 用戶自定義 選型舉例1： 輸入：0-5KΩ 供電電壓：24V 輸出：4-20mA 型號： DIN1x1-SAR-R7-P1-I4 選型舉例2： 輸入：0-10KΩ 供電電壓：12V 輸出：0-5V 型號： DIN1x1-SAR-R8-P2-U1 通用參數： 精 度 ------- 0.2% 輸 入 ------- 電子尺、電位計、位移傳感器、角度傳感器、電位器、電阻等 輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。 響應時間 ------- < 10mS 輔助電源 ------- DC5V、9V、12V、15V、24V 功 率 ------- < 1W 溫度漂移 ------- 50ppm/℃（典型值） 負載能力 ------- 電壓輸出：≥ 2 kΩ 電流輸出：≤ 450Ω 隔 離 ------- 信號輸入/輸出/輔助電源 三隔離 隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA 耐沖擊電壓------- 3KV， 1.2/50us(峰值) 工作溫度 ------- -40 ~ +85℃ 存儲溫度 ------- -45 ~ +80℃ 工作濕度 ------- 10 ~ 90% (無凝露) 存儲濕度 ------- 10 ~ 95% (無凝露) 產品接線圖： 引腳定義： Pin 引腳功能 Pin 引腳功能 1 Vcc 輔助電源正端 7 IN+ 電位器中心抽頭 2 NC 空腳 8 IN- 電位器地線 3 GND 輔助電源負端 9 NC 空腳 4 Out+ 輸出信號正端 10 VREF 電位器基準電源線 5 Out- 輸出信號負端 11 NC 空腳 6 NC 空腳 12 NC 空腳
