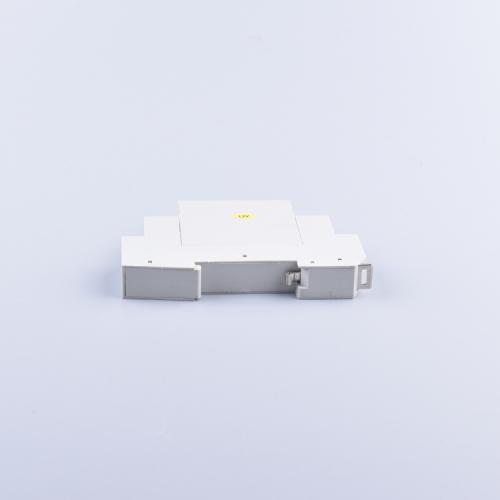

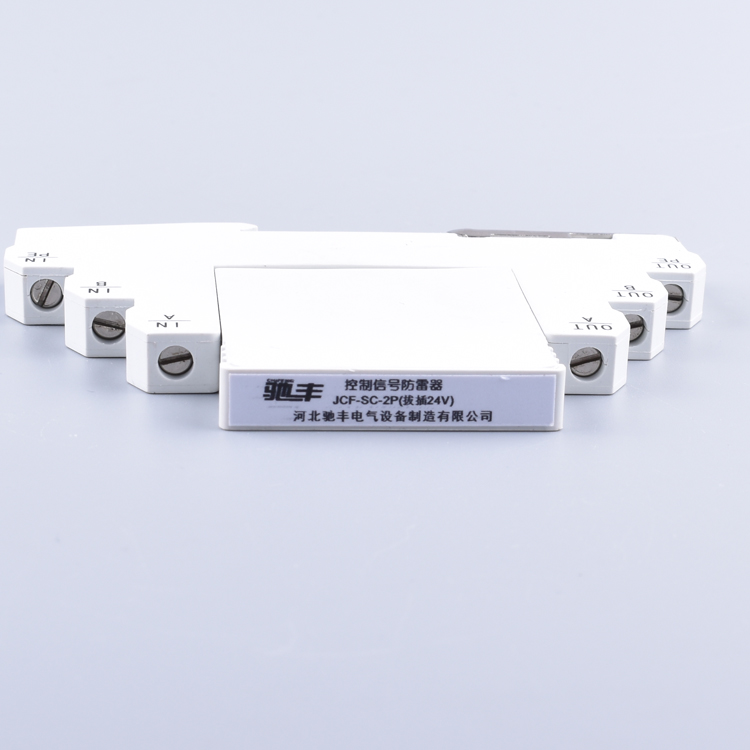

[控制信號浪涌保護器24v JCF-SC-2P]
郵箱:
手機:


一、產品概述:
控制信號浪涌保護器JCF-SC-2P系列:工業控制、測量、調節系統防雷器、測控技術領域的過電壓保護器不僅僅是對于工業控制和測量系統的過電壓保護,同時又是對通信和數據傳輸系統的過電壓保護。針對于國際IEC標準,由于雷擊或其它原因造成所定內涵在防雷擊區域0-1區和防雷擊區域0-3區之間而設計出內置一級和二級保護電路的保護器,同時可以保護4蕊或者2蕊。最小空間的模塊化設計,便于安裝,可直接安裝在配電柜或開關盒內。
① 能通過雷電脈沖電流10/350μs測試;
② 用來保護信息控制領域的輸入和輸出端口;
③ 不會和正常信號傳輸進行沖突;
④ 信號的傳輸沒有損耗;
⑤ 由于抑制二極管,響應時間短、迅速;
⑥ 有對應的電壓來配合選用。
二、性能優點:
● 熱插拔分離結構,更換模塊式信號不中斷;
● 采用多級保護電路,殘壓低,防護效果好;
● 通流容量大,響應速度快;
● 信號傳輸性能優越,插入損耗低;
● 性能穩定、工作可靠;
● 使用方便、無須維護;
● 控制信號浪涌保護器核心部件選用國際品牌產品,性能優異。
三、技術參數:
| 型號 | JCF-SC-2P-12V | JCF-SC-2P-24V | JCF-SC-2P- 48V |
| 標稱工作電壓Un | 15V | 30V | 60V |
| 持續運行電壓Uc | 30V | 60V | 120V |
| 標稱負載電流IL | 2A | ||
| 標稱通流容量In(8/20uS) | 3KA | 5KA | |
| 通流容量Imax(8/20uS) | 5KA | 10KA | |
| 電壓保護水平(In)Up | ≤30V | ≤60V | ≤120V |
| 響應時間ta | ≤25ns | ||
| 信號傳輸速率Vs | 2Mbps | ||
| 插入損耗Ae | ≤0.5dB | ||
| 接頭形式 | 螺絲端子 | ||
| 安裝接線規格 | 1.5mm2~4mm2 | ||
| 保護引腳 | 2線 | ||
| 外殼材料 | 白色阻燃環保材料,UL94-V0 | ||
| 外行尺寸 | 13.5×65×120mm | ||
| 安裝支架 | 標準DIN 35㎜導軌,符合EN50 022標準 | ||
| 工作環境 | 環境溫度:-40℃~+80℃;相對濕度:≤95% | ||
| 防護等級 | IP20 | ||
四、安裝要求
1、控制信號浪涌保護器串聯在被保護設備與信號通道之間。
2、浪涌保護器的輸入端(IN)與信號通道相連, 輸出端(OUT)與被保護設備輸入端相連, 不能接反。
3、把浪涌保護器的接地線與防雷系統地線可靠連接。
4、控制信號浪涌保護器無需特別維護。當系統工作出現故障懷疑防雷器時,可拆除防雷器后再檢查,若還原到使用前的狀態后系統恢復正常,則應更換保護器
