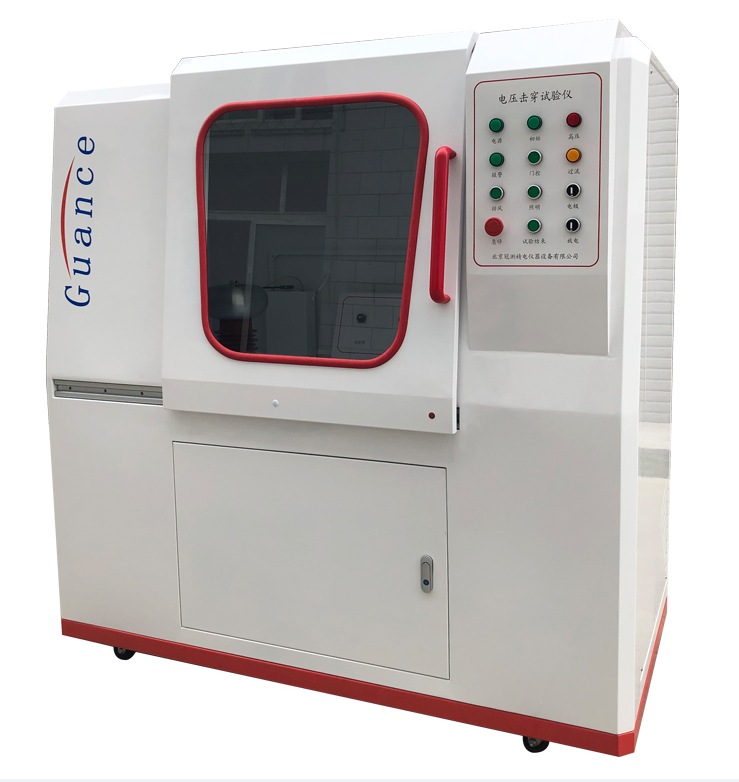

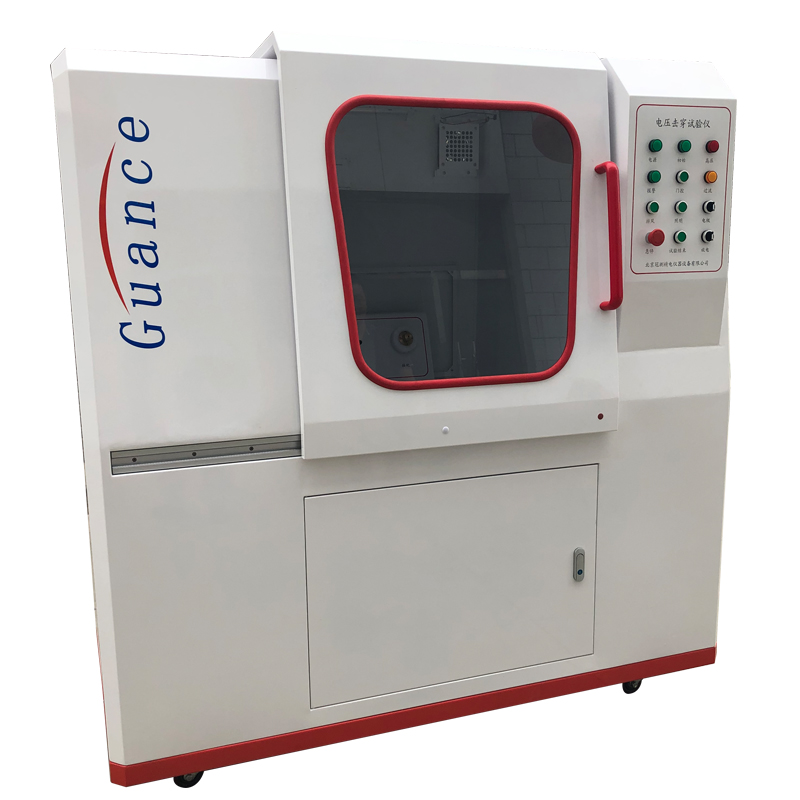

絕緣子耐壓試驗儀. 介電強度試驗儀

一、適用范圍及功能 主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下?lián)舸姸群湍碗妷旱臏y試。 本儀器由電腦控制，是我公司自主研發的全新第三代介穿檢測儀器，本儀器電子控制系統是通過PLC控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠?qū)崟r顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在10V-7000V/S，處于國內地位（國內能達到此功能的廠家），使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據?？蓪崟r繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。 本系統能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。 二、軟件功能: 01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作 02、曲線顯示：在實驗過程中可以動態顯示試驗曲線 03、數據導出：可以對試驗結果導入EXCEL表格 04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印 05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇 06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗 07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值 08、試樣設置：可對不同標準的試樣參數靈活設置 09、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響 10、標準選擇：含有不同標準，可根據需求自行選擇 11、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗 三、技術要求： 01、輸入電壓： 交流 220 V/50Hz 02、輸出電壓： 交流 0--100 KV ; 直流 0—100 KV 03、電器容量： 5KVA 04、高壓分級： 0--5KV； 0-10KV； 0--20KV；0--50KV ；0—100KV 返回目錄第2頁 05、升壓速率：10-7000V，在此區間內可以手動設置，目前國內能達到此功能的儀器 06、試驗方式： 直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗 交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗 07、判停方式兩種：1、電壓判停 2、電流判停 08、電壓電流采集方式：光電隔離采集，有效保證控制系統的安全性和可靠性。 09、試驗介質：空氣，試驗油 10、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。 11、采用智能集成電路勻速調壓。 12、支持短時間內短路試驗要求。 13、電壓試驗精度： ≤ 1％。 14、試驗電壓連續可調： 0--100 KV。 15、電流可采集到mA級 16、電極規格：滿足GB/T 1408.1-2006標準要求（材質為黃銅） 1、片材電極 ￠25mm 兩個 片材電極 ￠75mm一個 2、漆包線電極 兩個 3、管用電極 兩個 17、漏電電流：實時采集并記錄值 18、同時支持手動放電和自動放電 19、電極必須配有電極支架，具有自動居中對準功能 20、油槽內部有支撐板方便放置電極支架 21、機殼內部具有照明系統 22、試驗空間內具有排風系統 23、試驗操作門為左右滑動門且門上有大面積的鋼化玻璃觀察窗。 24、試驗開始與結束后必須有指示燈 25、核心控制部件必須是PLC 26、主機尺寸：長寬高-1600*1000*1750（MM） 27、油槽尺寸：長寬高-300*200*150 28、設備重量：約300KG 29、工作環境：溫度—室溫 濕度--﹤65% 四、安全保護： 本儀器具有比較完善的安全防護措施： 本試驗儀器電路保護控制： （1）超壓保護 （2）過流保護 （3）短路保護 （4）漏電保護 （5）軟件誤操作保護 五、試驗方式 1、絕緣試樣空氣中試驗 2、絕緣試樣浸油中試驗 六、試驗界面： 1、試驗主界面截圖 2、參數設置界面截圖： 3、打印選項截圖：
