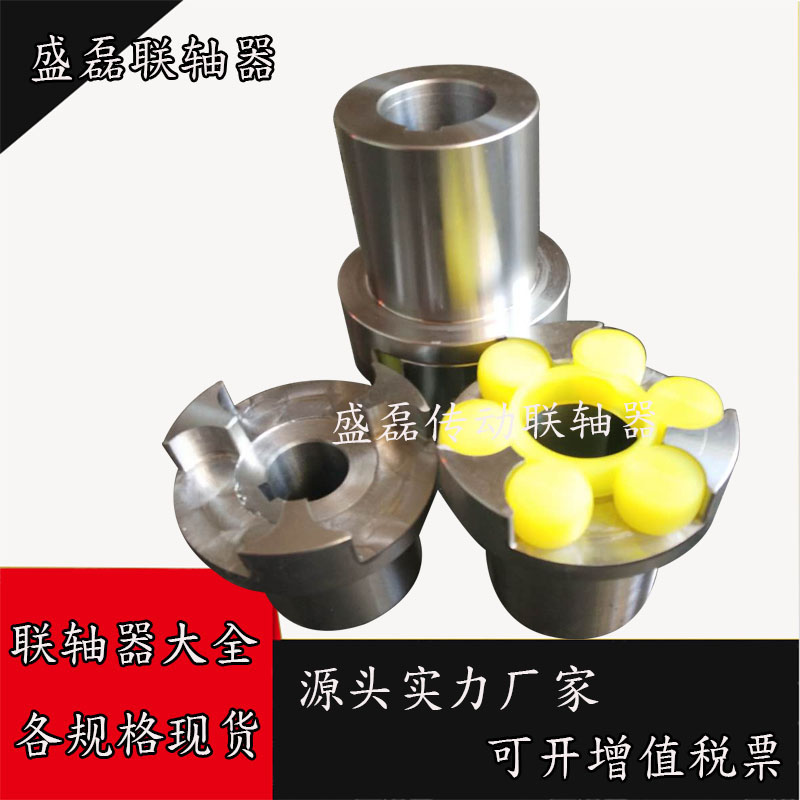

ML7型梅花彈性聯軸器 爪式聯軸器 45#鋼聯軸器 型號齊全 廠家直銷

ML梅花聯軸器詳細說明 ML梅花形彈性聯軸器是由兩個帶凸爪形狀相同的半聯軸器和彈性元件組成，利用梅花形彈性元件置于兩半聯軸器凸爪之間，以實現兩半聯軸器的聯接。具有補償兩軸相對偏移、減振、緩沖、徑向尺寸小、結構簡單、不用潤滑、承載能力較高、維護方便等特點，但更換彈性元件時兩半聯軸器需沿軸向移動。適用于聯接兩同軸線、起動頻繁、正反轉變化、中低速、中小功率傳動軸系、要求工作可靠性高的工作部位，不適用于重載及軸向尺寸受限制、更換彈性元件后兩軸線對中困難的部位。標準修訂后，梅花形彈性元件的材料有聚氨脂和鑄形尼龍兩種。根據不同工況條件選用不同材料，如風機、水泵、輕工、紡織等工作平穩、載荷變化不大時，可選用聚氨脂。兩種材料的價格相差較大。 1.ML（LM）系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相型帶制動輪應的彈性變形，起到自動補償作用。 2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度-35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。 3.與其它聯軸器相比，梅花形彈性聯軸器具有以下特點： （1）工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。 （2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。 （3）具有較大的軸向、徑向和角向補償能力。 （4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。 （5）聯軸器無需潤滑，維護工作量少，可連續長期運行。 ML型標記示例： 欲訂購ML10型梅花形彈性聯軸器，要求： 主動端：Y型軸孔、A型鍵槽、d1=100 L1=127 從動端：Y型軸孔、A型鍵槽、d2=95 L2=172 標記為：ML10聯軸器-ya100-127/ya95*172 ML1型梅花形彈性聯軸器基本參數和主要尺寸 軸孔長度Y：32、42、52mm；J\Z型：27、30、38、32、42、52mm 梅花形彈性聯軸器是一種應用很普遍的聯軸器,也叫爪式聯軸器,是兩兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤一般是45號鋼,但是在要求載荷靈敏的情況下也有用鋁合金的。 梅花聯軸器的彈性元件近似梅花狀，更換彈性元件需軸向移動（LMD,LMS型除外）。梅花形彈性元件的材料有聚氨酯和鑄形尼龍兩種。主要有四瓣，六瓣，八瓣，十瓣，十二瓣。MT1:四瓣，MT2-MT7六瓣，MT8-MT9：八瓣，MT10-MT12：十瓣，MT13-MT14：十二瓣。梅花形彈性聯軸器 梅花聯軸器的結構形式主要有：基本型，單法蘭型，雙法蘭型，分體式制動輪型，整體式制動輪型。
