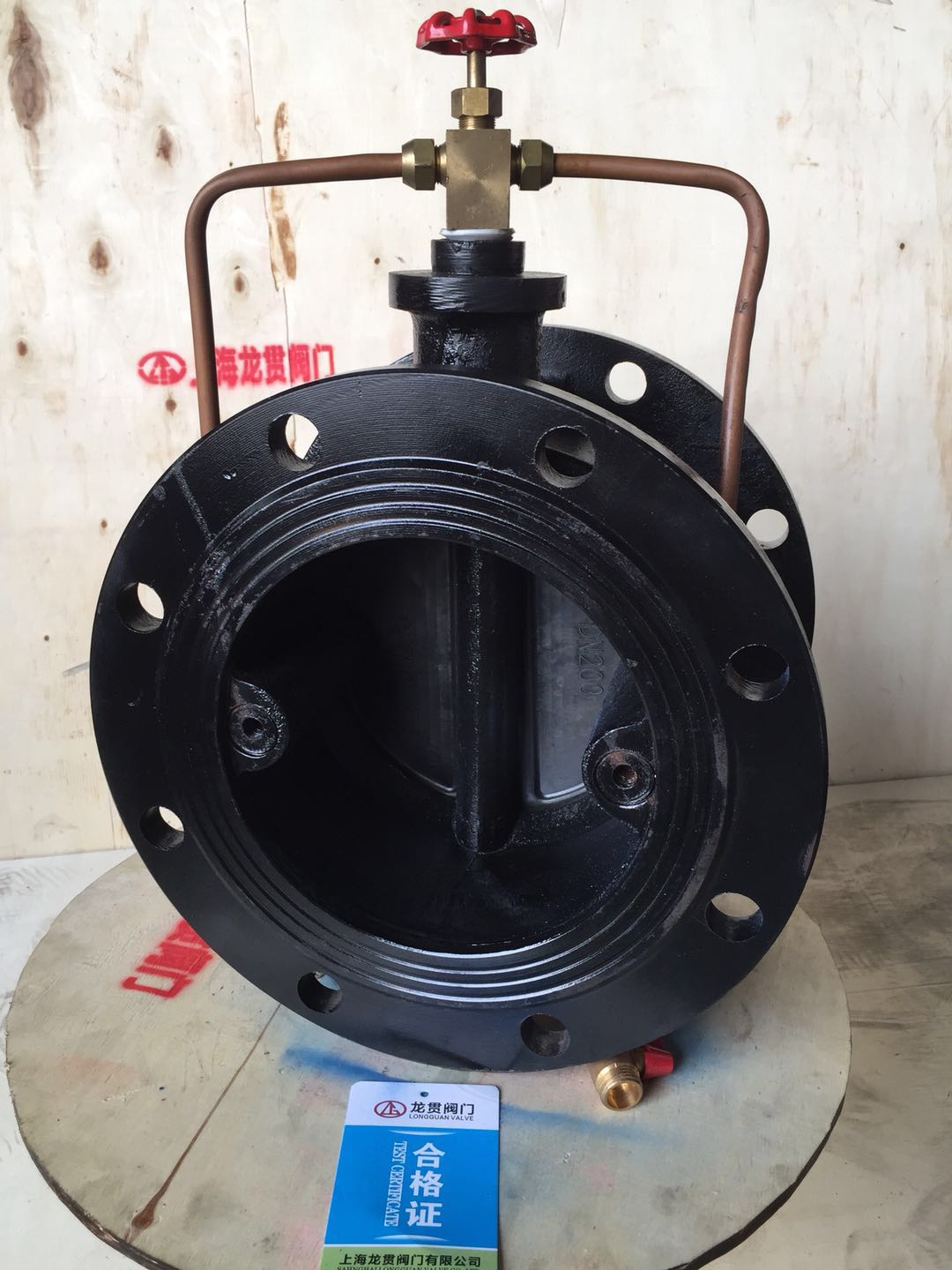

HH48X/HH49X 微阻蝶式止回閥 止回閥 水錘*器 倒流防止器 安全閥 上海龍貫閥門 閥門 微阻止回閥

        HH48x、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響+有較好節能效果等特點

二、產品特點：

    體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。橡膠軟密封，封閉性能好，耐磨損，使用壽命長。橡膠緩沖，啟閉平穩，無振動，無噪音。比老式止回閥六阻小，有明顯的節能效果

三、工作原理：

    消聲緩閉止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成。靠進口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20%左右的面積使介質通過，從而起到了水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。
