秦泰盛超大尺寸高精度全自動貼輔料機ATF-260

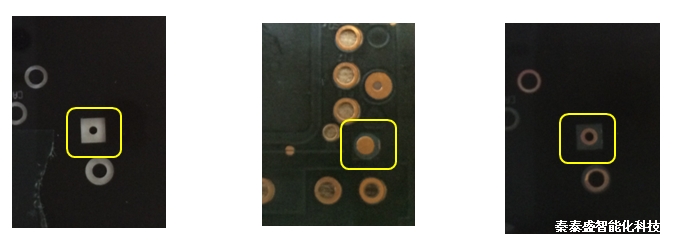

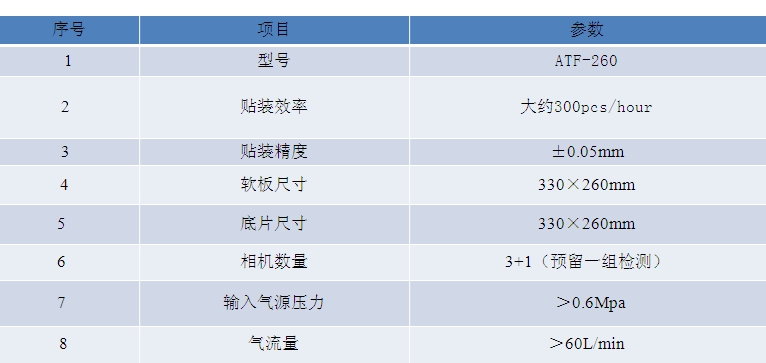

設備名稱：秦泰盛超大尺寸高精度全自動貼輔料機 設備型號：ATF-260 大尺寸貼輔料機生產動作流程簡介： 1.下平臺退出，人工把FPC上 2.人工把軟板產品固定到工作臺，上下工作臺真空都打開，軟板就會被牢固平整的吸附在平臺上； 3.人工講底片放置在上平臺上，并按開始按鈕； 4.上下工作臺都有一個氣缸（電機）控制的粗定位，下工作臺進入貼裝范圍、上工作臺下降，使兩個工作臺間距縮小到1～2mm； 5.機器視覺偵測上下平臺的圓是否重合，并控制X、Y、R補償、矯正； 6.OK后Z軸下降壓合底片和軟板，使之重分粘合； 7.Z軸上升、下平臺退出； 8.操作員取走成品進行下一個循環。 秦泰盛超大尺寸高精度全自動貼輔料機 視覺對位原理說明： 在機械粗定位1.5mm后，利用上CCD抓取底片上的小圓及FPC上的大圓的圓心，過程控制X、Y、U三軸補償，達到兩個圓心重合,然后Z軸慢慢下降，CCD不斷拍照控制電機矯正。最后壓合。 上部平臺結構說明： 1）.上平臺結構為大吸盤、Z軸粗定位、Z軸高精定位、U軸（角度），3組單筒CCD+顯微鏡（設計預留一組檢查） 2）.吸盤為整片精密平面處理做出的吸頭，保證底片吸附后不會變形； 3.）Z軸驅動吸盤無線接近下平臺，間距軟件可調； 4）.機器視覺偵測上下物料圓心是否重合； 5）.U軸為馬達驅動，小輪帶動大輪的皮帶結構，保證角度的偏差很?。? 6）.當視覺發現兩個圓心重合后，就壓下貼合，上平臺設有彈簧進行緩沖； 7）.粗定位通過馬達或氣缸控制。 秦泰盛超大尺寸高精度全自動貼輔料機 下部平臺結構說明： -吸盤為整片精密平面處理做出來的吸頭，確保被吸附的軟板不會變形； -氣缸控制下平臺進出并實現粗定位； -X、Y通過高精度電機和精密小導程絲桿控制； 保證精度的措施： -上下附平臺必須特殊加工，保證平面度； -使用全死循環視覺偵測，視覺不是只拍攝一次，而是不斷拍攝修正。就是高度每降一點，就偵測X、Y offset，角度偏移，然后調整，然后再降一點，再修--正，直到完全貼合； -U軸為伺服馬達驅動的，小輪帶動很大輪的皮帶結構，保證角度的偏差很小，皮帶輪為無間隙皮帶帶動機構； -X、Y、Z絲桿為導程很小精密絲桿導軌，例如導程1mm等； -上下吸嘴平面必須精密調節到平行狀態。
