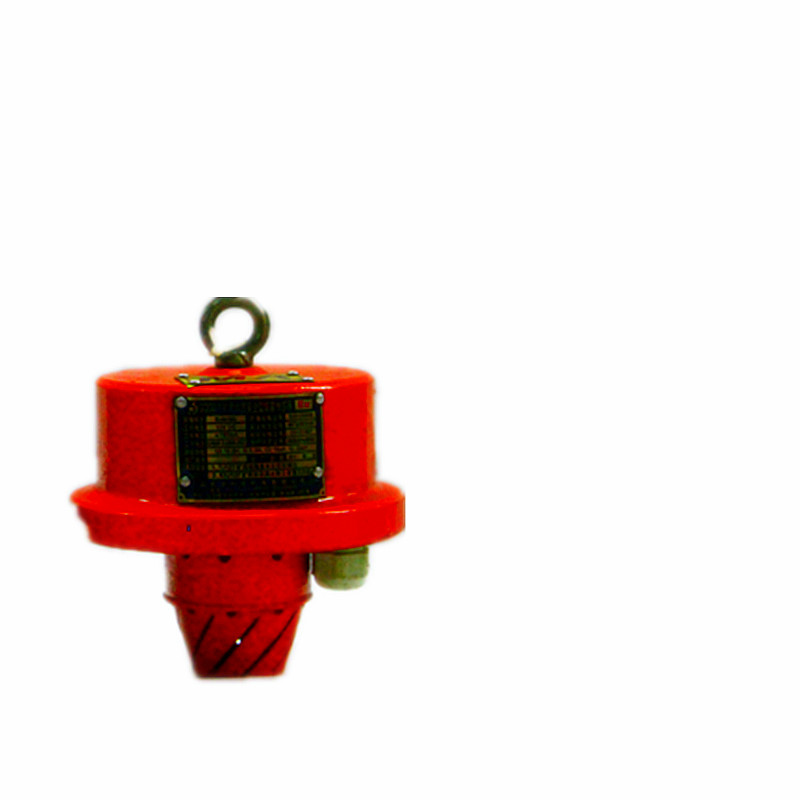

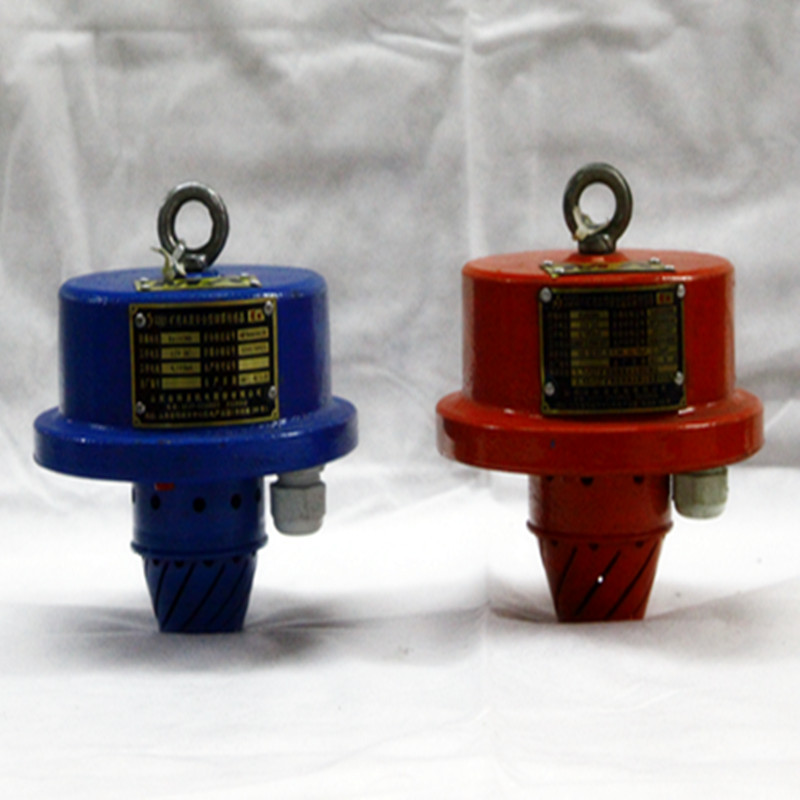

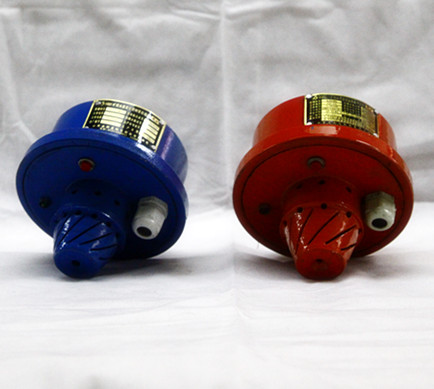

煙霧傳感器GQQ5礦用本安型煙霧傳感器 GQQ5煙霧傳感器

適用范圍 適用于煤礦井下有瓦斯、煤塵、等氣體的場所。根據煤礦井下不同環境和位置使用安裝，當傳感器周圍的煙霧濃度超過設定值時，傳感器輸出有效開關量信號。 產品特點 ：精度高，工作穩定可靠，設定容易。 工作環境 傳感器在下列條件下能夠正常工作： a、環境溫度：0℃～+40℃； b、大氣壓：（80～116）kPa； c、空氣相對濕度不超過98％RH（+25℃）；  、煤塵混合物的煤礦井下； e、無顯著搖動和劇烈沖擊振動的地方； f、污染等級：3級； g、安裝類別：Ⅲ； h、在無滴水的地方； i、在無破壞金屬絕緣的氣體和蒸汽的環境。 二、主要技術參數 1、工作電源電壓: DC12V 2、工作電流: 　 ≤180mA 3、工作靈敏度： ≤15s 4、使用電纜：電纜連接.大長度為1Km；分布電感≤1mH/Km，分布電容≤0.1μF/Km；分布電阻≤12.6Ω/km 5、外殼材質：HT250鑄鐵 6、本安參數：Ui：12.5V；Ii:1.3A；Li：0mH ；Ci：10uF。 _MG_3420_副本 三 、工作原理 當短路塊1將OUT和-短接時，JK和+之間電壓為低電平，當傳感器有動作時，電壓為高電平；將OUT和+短接時，JK和-電壓為低電平，當傳感器有動作時，電壓為高電平。當短路塊2將K和OUT短接時，JK和GY為常開點，當傳感器有動作時，JK和GY為常閉點；將OUT和B短接時，JK和GY為常閉點，當傳感器有動作時，JK和GY為常開點。 安裝：現場要求，用螺栓將煙霧傳感器固定在易產生煙霧的檢測點上。 4.2、調試 當將煙霧傳感器放置于煙霧環境中，傳感器K-輸出低電平，K+輸出高電平信號；當煙霧散盡后煙霧傳感器輸出恢復為常態（該步驟應在地面進行）。 a、本傳感器通電后3～5分鐘進入檢測狀態。 b、3～5分鐘按下按鈕為模擬試驗，此時紅燈亮(綠燈為電源指示燈)。 c、試驗用標準煙源為：純棉線引燃發出的煙。 d、若用 試驗，需將傳感器靈敏度調整到.高點，試驗后調整回原處。 五、安全警示 1、維修時，不得改變本安電路和與本安電路有關的元器件的型號、規格和參數。 2、未經防爆聯機檢驗不得與其它設備連接。 3 、危險場所嚴禁開蓋帶電作業。 金科星產品質量?jī)?yōu)，性能佳。為了方便您使用，請您詳細閱讀說明書，并按照說明書的步驟操作。自始至終金科星的優質服務將伴隨著您，使用時無論有什么問題，請按照說明書上的電話、地址聯系，我們時刻恭候?yàn)槟?wù)。 金科星---靠品質取勝！
