ZLG1000系列全液壓中深孔扇形鉆機使用說明書：

ZLG1000系列全液壓中深孔扇形采礦鉆機是桂林市智聯機械制造有限公司自主研究開發、設計制造的新型鉆機。此鉆機具有結構緊湊、外形小、噪音低、節能環保效率高的特點，配套本公司生產的YYGH系列鑿巖機擊打速度更快，適用于各種金屬類和非金屬類礦井的開采。

? 鉆機功能簡介：

1. 節能環保：ZLG1000系列中深孔扇形采礦鉆機配置的油泵主電機功率為75KW，功率損耗只是普通風動鉆機的1/3，用水進行沖渣處理，噪音低、無揚塵、無廢氣排放、無油污污染，節能又環保。

2. 效率高，易操作：全液壓鉆機鑿巖效率與速度是風動鉆機的2倍以上，鑿巖速度可達0.9-2.2米/分鐘。配套我公司生產的專為超硬鐵礦石設計的YYGH系列鑿巖機效果更優，此類機型使用韓國進口手動變量柱塞泵，可以任意調節工作流量和壓力滿足鑿巖要求，行走采用韓國進口行走馬達可提高產品使用壽命，履帶底盤爬坡能力強，在斜坡隧道等相對不平坦的區域也可以進行作業。控制系統采用手動液壓控制或先導液壓控制，提高鑿巖效率、操作簡單、故障率低。

3. 損耗成本低：鉆桿鉆頭的損耗率只是風動鑿巖機的1/3，耗電量是風動鑿巖機的1/2，效率是風動鑿巖機的2-3倍。針對不同礦種和不同巖質調節鑿巖機參數，使鑿巖機沖擊應用平緩，降低大力度沖擊對鉆頭、釬尾、釬桿等部件帶來的損耗。

4. 操作安全：ZLG1000系列全液壓中深孔扇形鉆機作業時全程可在鉆機后側面操作和移動先導工作臺在前面操作，降低了操作風險有利于保護操作人員作業時的人身安全。

? 鉆機結構簡介：

1. ZLG1000系列全液壓中深孔扇形采礦鉆機由履帶底盤、鉆臂、推進梁、柴動系統、電動系統、電器箱、沖渣系統、散熱系統、控制臺等部位組成。鉆機結構如下圖：

? 鉆機配置簡介：

ZLG1000系列全液壓中深孔扇形采礦鉆機配置2L7.5-2455履帶式機底盤，可行駛在±30°的斜坡地面，采用玉柴45KW的發動機，韓國進口（07 09）行走馬達、2*12v蓄電池、24v或36v照明和控制電壓、135節距的鏈條和驅動輪、通用配件三相電柜電壓380v、控制電壓24v、油泵電機75kw、沖渣泵3kw、散熱電機1.5kw、行走速度1.5km/h、箱容量30升、液壓油容量400升、空壓機0.6立方（用戶可根據需要選配）

? 操作簡介

1.柴油發動機：

1）柴油發動機啟動前檢查水箱、防凍液和發動機機油。

2）啟動柴油發動機檢查水溫和機油壓力

3）檢查液壓系統是否有漏油

4）檢查泵、二泵、三泵油壓是否正常

以上檢查檢測鉆機梁回轉機架、支撐油缸、行走馬達，鑿巖、沖渣機轉動如均無異常異常才能使用鉆機。

2.鉆機電動系統啟動:

檢查鉆機電動系統電壓應保持在380v、沖渣水箱水位、沖渣水泵及散熱水泵運作情況、風壓（8公斤左右為正常壓力）等部位無異常。然后依次啟動電機及其他系統，如無運轉異常開可以開始作業。

3.操作介紹：

將鉆機移動到需要作業的工作面，左右找好支撐點使鉆機地盤水平受力。仰臥立柱和轉動推進梁到達需打擊的角度，頂緊上下支撐油缸，開啟鉆機各個作業系統，使鉆桿垂直無偏差進行鑿巖作業。

? 修理須知

1. 鉆機液壓油路有壓力時不允許拆卸所有的液壓零部件

2. 簡單維修可以在工作場地直接修理，如更換油缸、鏈條、支撐桿、更換閥組油管等。

3. 修理鑿巖機必須在修理車間內，車間需保持清潔，無臟污雜塵。不允許在研磨和焊接過程中混入雜質，也不允許進行其他微粒的作業

4. 修理車間需配置有沖洗和壓縮空氣的裝置，以便隨時清洗液壓件

5. 修理間銀配備標準工具和工具

6. 負責維修和檢測的人員應是事先接受過本公司技術培訓的人員

▲重要事項：作業時請遠離明火或避免高溫，以免起火或者。鑿巖機零件和工具詳見鑿巖機說明書

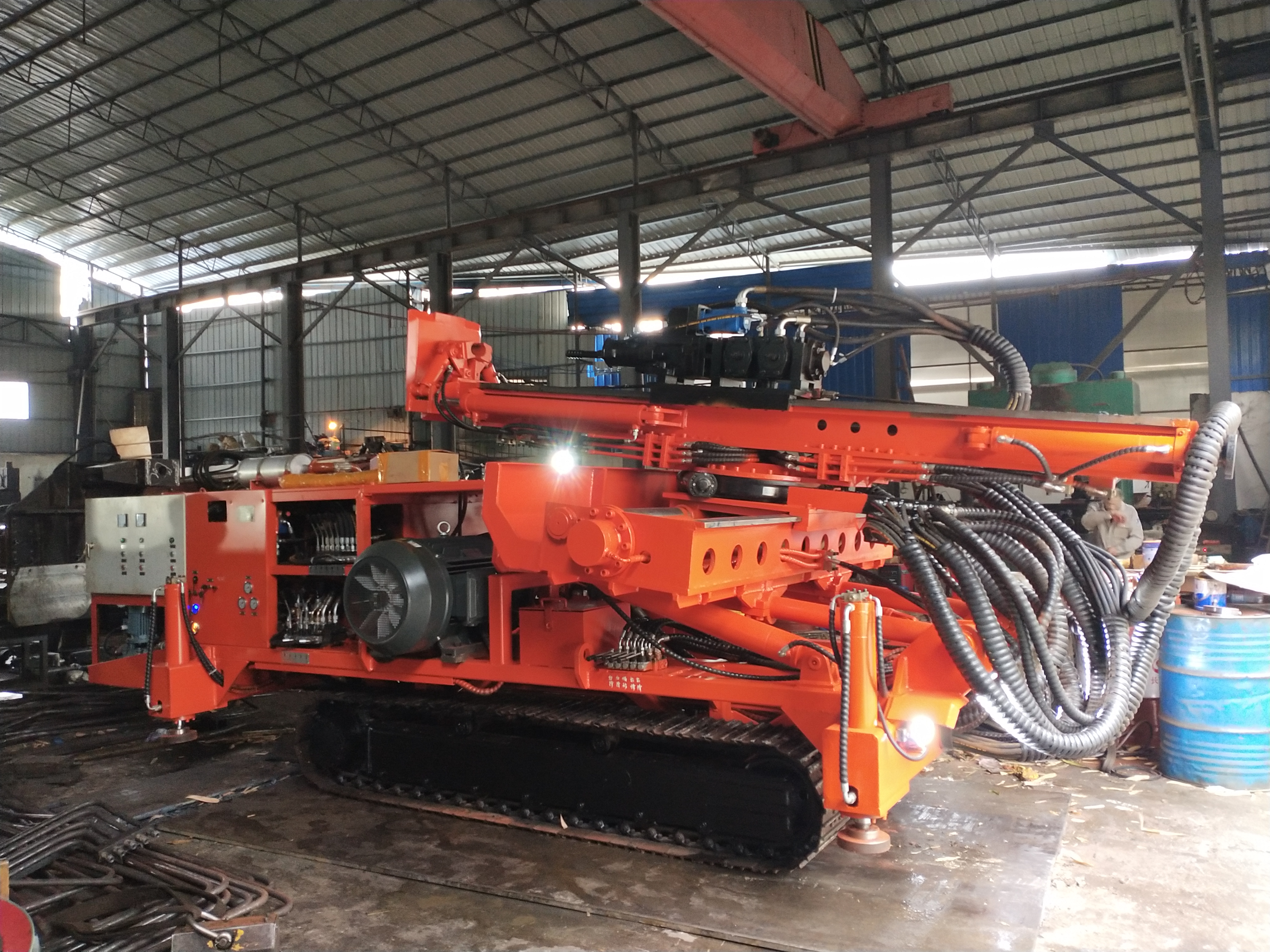

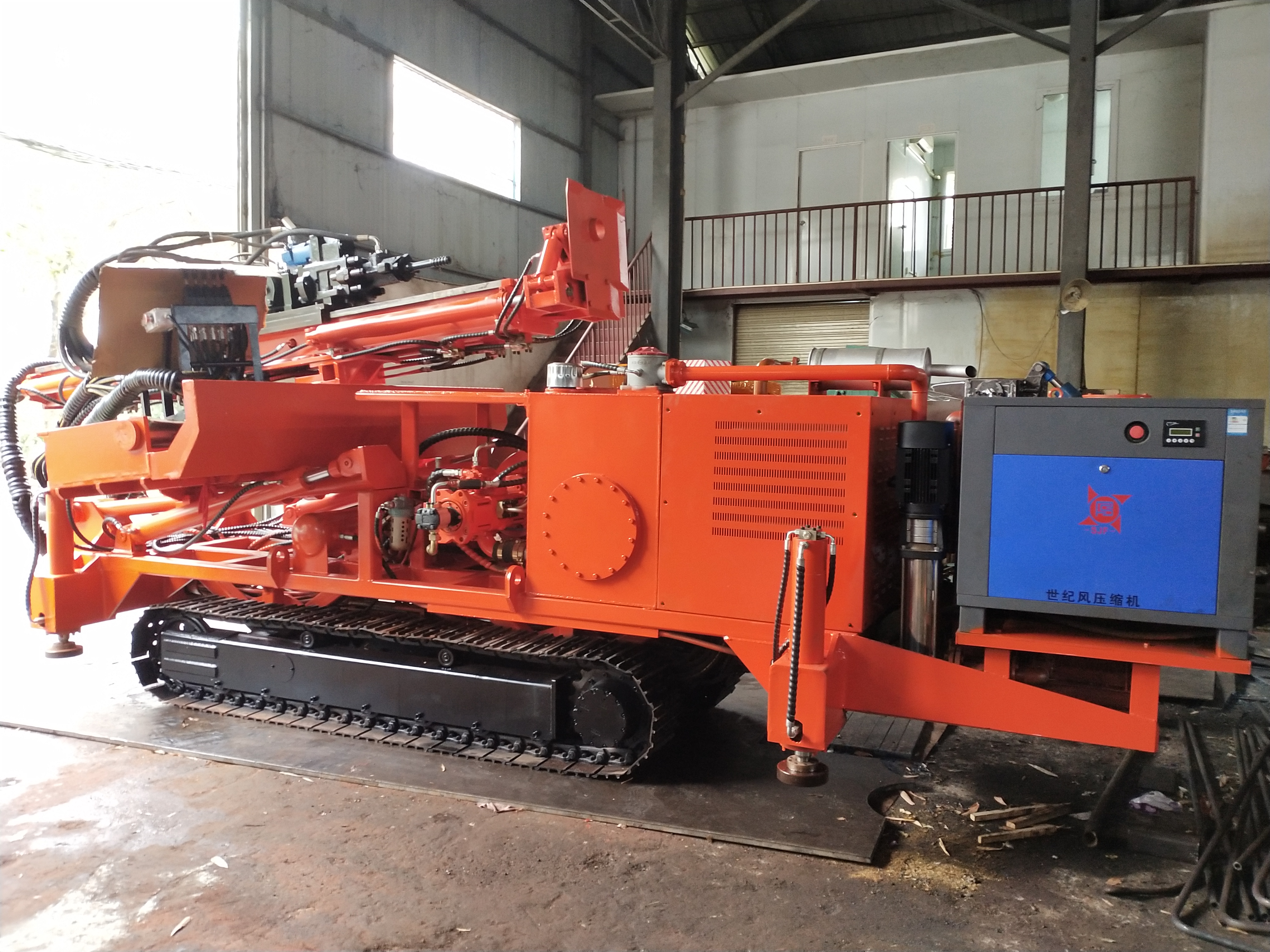

機身整圖:

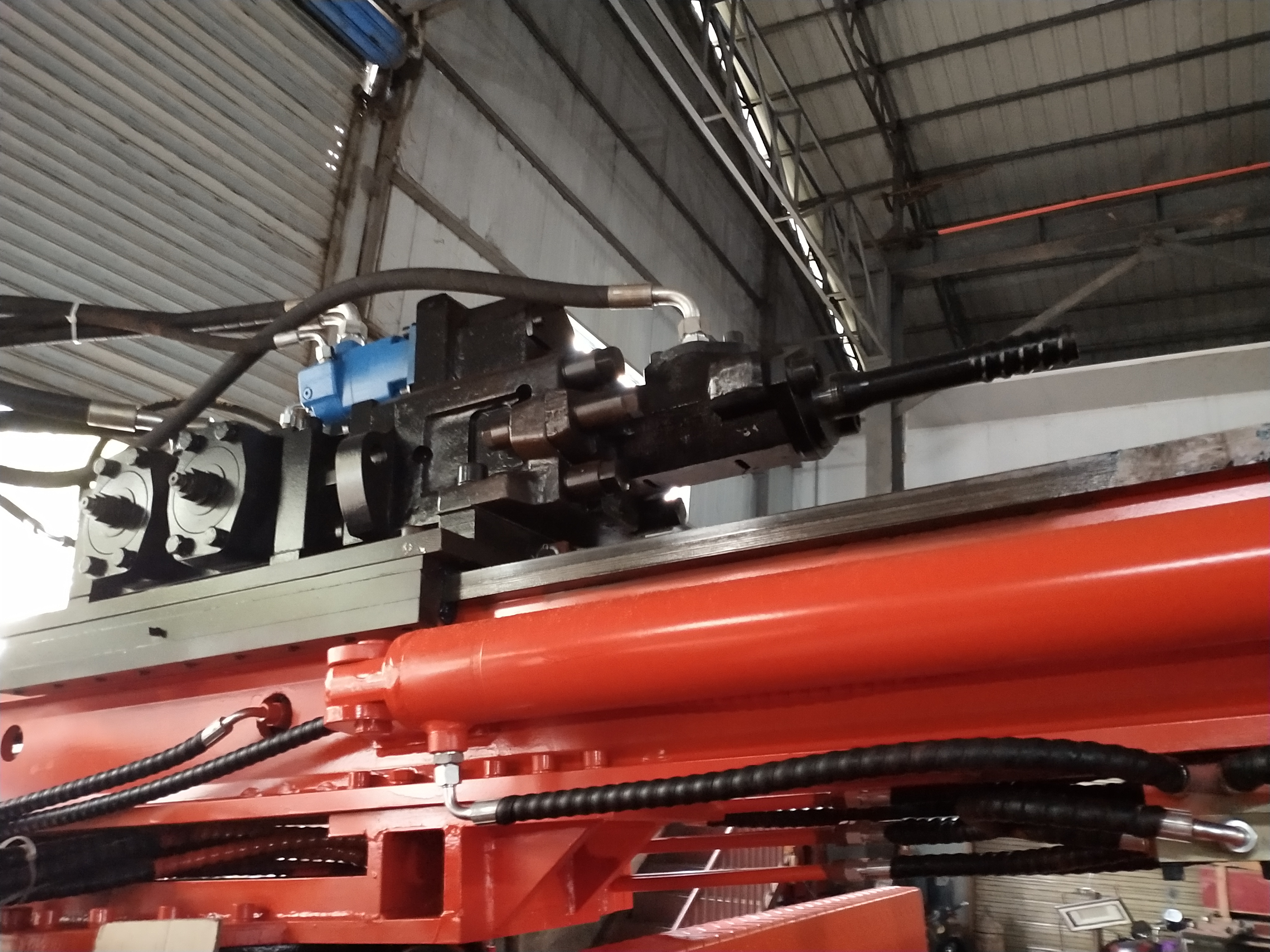

馬達 ：                                                                                          操作臺：

操作桿：
