高壓旋噴樁施工工藝工法
1.1工藝工法概況
高壓旋噴樁施工技它是在靜壓灌漿的基礎上，是利用射流作用切割摻攪地層，改變原地層的結構和組成，同時灌入水泥漿或復合漿形成凝結體，借以達到加固地基和防滲的目的。把高壓噴射技術用于地基加固和防水帷幕，形成一種特殊的地基加固技術，有單管法噴射高壓漿液，二重管法噴射高壓漿液和壓縮空氣的，最后形成噴射高壓清水、壓縮空氣和低壓漿液的三重管法。
1.2工藝原理
1.2.1高壓噴射注漿法是利用鉆機把帶有噴嘴的注漿管鉆進土層的位置后，以高壓設備使?jié){液或水、（空氣）成為20～40MPa的高壓射流從噴嘴中噴射出來，沖切、擾動、破壞土體，同時鉆桿以一定速度逐漸提升，將漿液與土粒強制攪拌混合，漿液凝固后，在土中形成一個圓柱狀固結體（即旋噴樁），以達到加固地基或止水防滲的目的。
1.2.2根據噴射方法的不同，噴射注漿可分為單管法、二重管法和三重管法。
1.單管法：單層噴射管，僅噴射水泥漿。
2.二重管法：又稱漿液氣體噴射法，是用二重注漿管同時將高壓水泥漿和空氣兩種介質噴射流橫向噴射出，沖擊破壞土體。在高壓漿液和它外圈環繞氣流的共同作用下，破壞、沖切土體形成固結體。
3.三重管法：是一種漿液、水、氣噴射法，使用分別輸送水、氣、漿液三種介質的三重注漿管，在以高壓泵等高壓發生裝置產生高壓水流的周圍環繞一股圓筒狀氣流，進行高壓水流噴射流和氣流同軸噴射沖切土體，形成較大的空隙，再由泥漿泵將水泥漿以較低壓力注入到被切割、破碎的土體中，噴嘴作旋轉和提升運動，使水泥漿與土混合，形成較大的固結體。
4.單管、二重管、三重管旋噴樁機注漿施工示意參見圖1、圖2、圖3。
5.本工法以三重管法為例。
2工藝工法特點
施工設備簡單、輕便、噪聲小、施工速度快的特點。采用不同的鉆機，不僅可以形成垂直的樁，也可以形成傾斜的樁?？梢灾粚^(qū)域進行加固，加固體的強度較高，加固深度可自由調節，加固體的強度可達到1～10MPa?？梢孕纬梢欢ㄩg距的樁或相互咬合形成止水帷幕或擋土墻。
3適用范圍
廣泛應用于淤泥、淤泥質土、粘性土、粉質粘土、（亞粘土）、粉土（亞砂土）、砂土、黃土及人工填土中的素填土甚至碎石土等多種土層?？勺鳛榧扔薪ㄖ托陆ńㄖ牡鼗庸獭⒒A(chǔ)防滲之用；也可作為施工中的臨時措施（如深基坑側壁擋土或擋水、防水帷幕等），也可作為建筑物的地基加固、防滲處理，在動水地層中施工時，首先要動水的影響。
三重管高壓旋噴樁止水帷幕施工參數表
項目 技術參數
高壓水 水壓（MPa） 30～35
水量（L/min） 80～90
壓縮空氣 氣壓（MPa） 0.5～0.7
氣量（L/min） 500～1500
漿液 漿液壓力（MPa） 1.0～2.5
漿液流量（L/min） 80～150
提升速度（cm/min） 8～12
旋轉速度（r/min） 10～20
噴嘴直徑 1.5～2.5
樁徑 1.2±0.3
2.漿液配置：水泥宜采用強度等級為32.5以上級普通硅酸鹽水泥，水灰比為0.8～1.5，每延米水泥用量及各種施工參數根據試樁情況進行相應的調整。根據需要可以加入適量的外加劑和摻合料，外加劑和摻合料的用量，應通過試驗確定。
3.外加劑添加：漿液采用“柔性材料”，即向水泥漿液中加入20%膨潤土，同時為了減少地下水對漿液的稀釋作用，在漿液中可以加入2%的鈣。也可以根據需要加入4%左右的水玻璃，水玻璃提前加水稀釋攪拌均勻后再加水泥。
6.2.3樁位測設
按規定對施工場地的基準點、基軸線及水準點實施引測、復核。
對于標定的基準點要做好明顯的標志和編號，并做好保護工作。使用全站儀等，采用極坐標法進行樁位的放樣。對施工范圍內的所有樁進行測量定位，并做好明顯牢固的樁位標志,做好測量記錄，以便復核。
6.2.4鉆機就位
1.移動旋噴樁機到樁位，鉆桿頭對準孔位中心。為保證鉆孔達到設計要求的垂直度，鉆機就位后，作水平校正，鉆機鉆桿采用鉆桿導向架進行定位，使鉆桿軸線垂直對準鉆孔中心位置，其垂直度不得大于1%～1.5%，鉆頭對正樁位中心，對點誤差不大于50mm，鉆桿與鉆孔方向應保持一致。就位后，首行低壓（0.5MPa）射水試驗，用以檢查噴嘴是否暢通，壓力是否正常。
2.旋噴樁止水帷幕施工時，首先施工最外圍的一排樁，采用1,5,9…，間隔跳打的方法進行施工，圍內部采用不跳樁按次序施工。
6.2.5鉆孔
鉆孔與插管同時施工為一道工序，鉆孔過程中作好詳細的鉆孔記錄。鉆孔過程中，為防止泥砂堵塞噴嘴，采取邊射水邊鉆進的方法。開始鉆孔時，射水水壓由0.5Mpa提高到1.0Mpa。一根鉆桿用完后，停止射水，接長鉆桿，繼續施鉆直到達到設計標高為準，此時水壓不宜大于1.0 Mpa。
6.2.6漿液制備及檢測
1.實驗室負責漿液配合比設計，嚴格按設計要求配置水泥漿，待壓漿前將水泥漿倒入集料斗中。漿液拌制時，先在攪拌罐中加入水，然后再放入水泥進行攪拌，攪拌時間不少于10分鐘。旋噴注漿的材料用水泥，根據需要加入適量的外加劑。
2.漿液易在旋噴前半小時以內配制，漿液必須攪拌均勻，漿液存留不得超過4小時，當未用完的漿液超過4小時，通過試驗證明其性能符合要求后方可使用。漿液應始終保持?jǐn)嚢锠顟B(tài)，防止產生沉淀。施工過程中試驗員應經常隨機抽取漿液進行檢驗。
6.2.7噴射作業
1.噴射注漿前要檢查高壓設備和管路系統，使用前應對安全閥進行鑒定，其運行必須可靠，注漿管接頭的密封環必須無破損，密封性能良好，注漿管及噴嘴內不得有任何雜物。
2.當噴管插入深度后，由下而上進行噴射作業，技術人員必須時刻注意檢查壓力、流量、風量、旋轉提升速度、冒漿量等參數是否符合設計要求，并隨時做好記錄，繪制作業過程曲線。
3.噴射過程中，注漿管分段提升時搭接長度不得小于200mm。冒漿量控制在20％注漿量以內，大于20％或完全不冒漿時，應查明原因并采取相應的措施。冒漿過大的主要原因是有效噴射范圍與注漿量不相適應，注漿量大大超出噴漿固結所需漿量；減少冒漿的措施：提高噴射壓力，加快提升和旋轉速度；不冒漿采取的措施：在漿液中摻入適量的速凝劑，縮短固結時間，使?jié){液在一定土層范圍內凝固；在地層空隙大的地段增大注漿量，填滿空隙后再繼續正常噴漿。
4.漿液流量：噴漿量可以按下式計算：
Q=H/V*q(1+β)
式中：H——旋噴長度
V——旋噴管提升速度
q——泵的排漿量
β——漿液損失系數，一般取0.1～0.2
6.2.8沖洗
清洗。向漿液罐中注入適量清水，開啟高壓泵，清洗全部管路中殘存的水泥漿，直至沖洗干凈。并將粘附在噴漿管頭上的土清洗干凈。
6.2.9樁機移位
待旋噴機注漿管全部提出地面后，先關閉電機，然后將樁機移至下一樁位，重復上述施工過程。
單管雙管三管高壓旋噴樁的區別
  單管就是高壓漿（跟攪拌差不多），雙管就是高壓漿與高壓氣（氣把土吹松軟再跟土攪拌)，三管就是高壓漿加高壓水加高壓氣。質量方面單管低于雙管低于三管。但是價錢方面單管低于雙管低于三管。其實三種適用的范圍是沒有什么大的區別的，一般都是從經濟上面考慮。單管跟雙管一點區別也沒有，設備是一樣的，自帶引孔功能還有就是雙管比單管后臺加了一臺空氣壓縮機，跟三管的區別就是后臺比雙管多了一臺灌漿泵，單管、雙管多用于地基加固，止水帷幕樁（跟灌注樁搭配較多），三管一般都是用于止水帷幕樁。

單重管、雙重管旋噴樁機都有哪些型號？

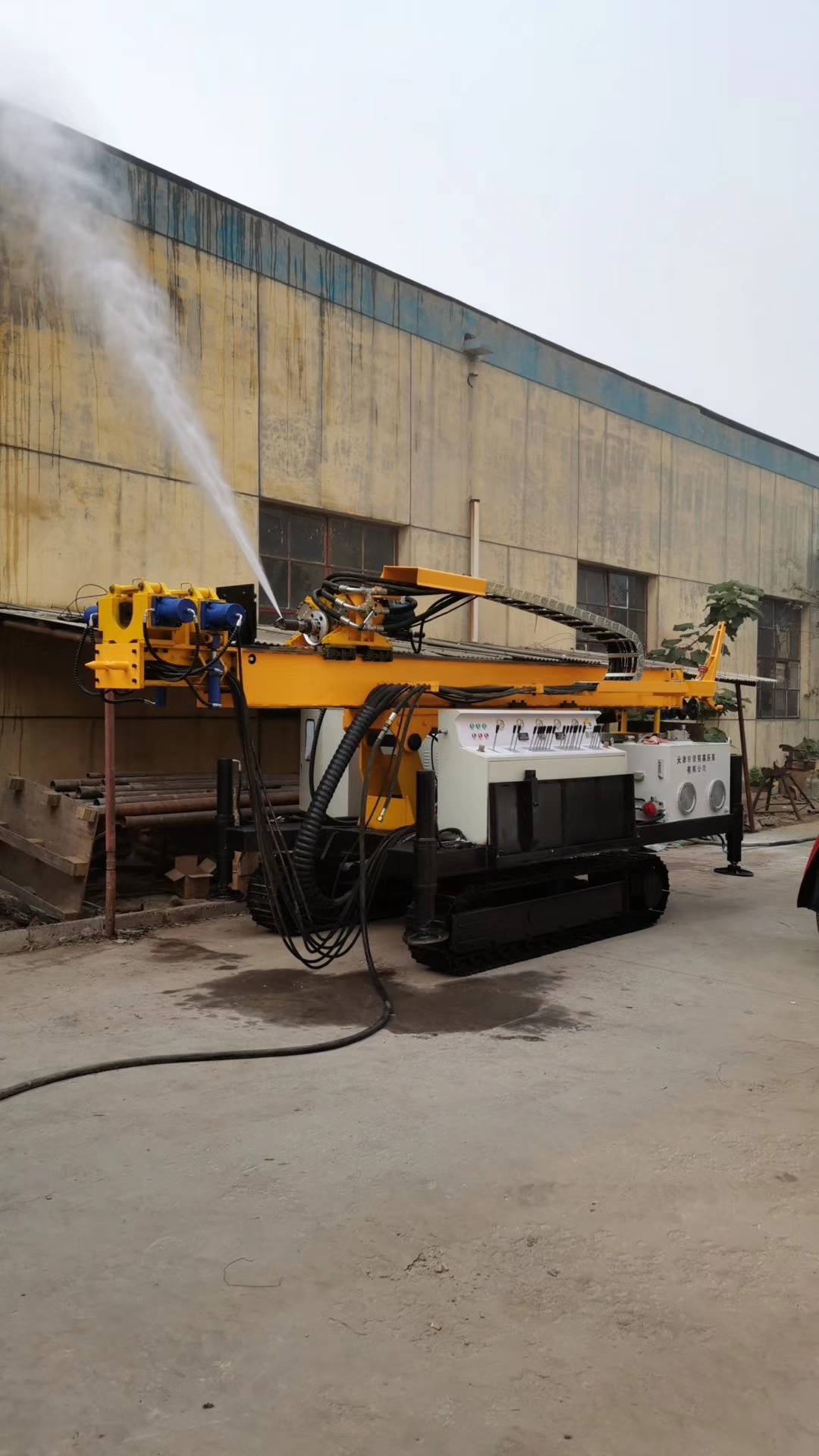

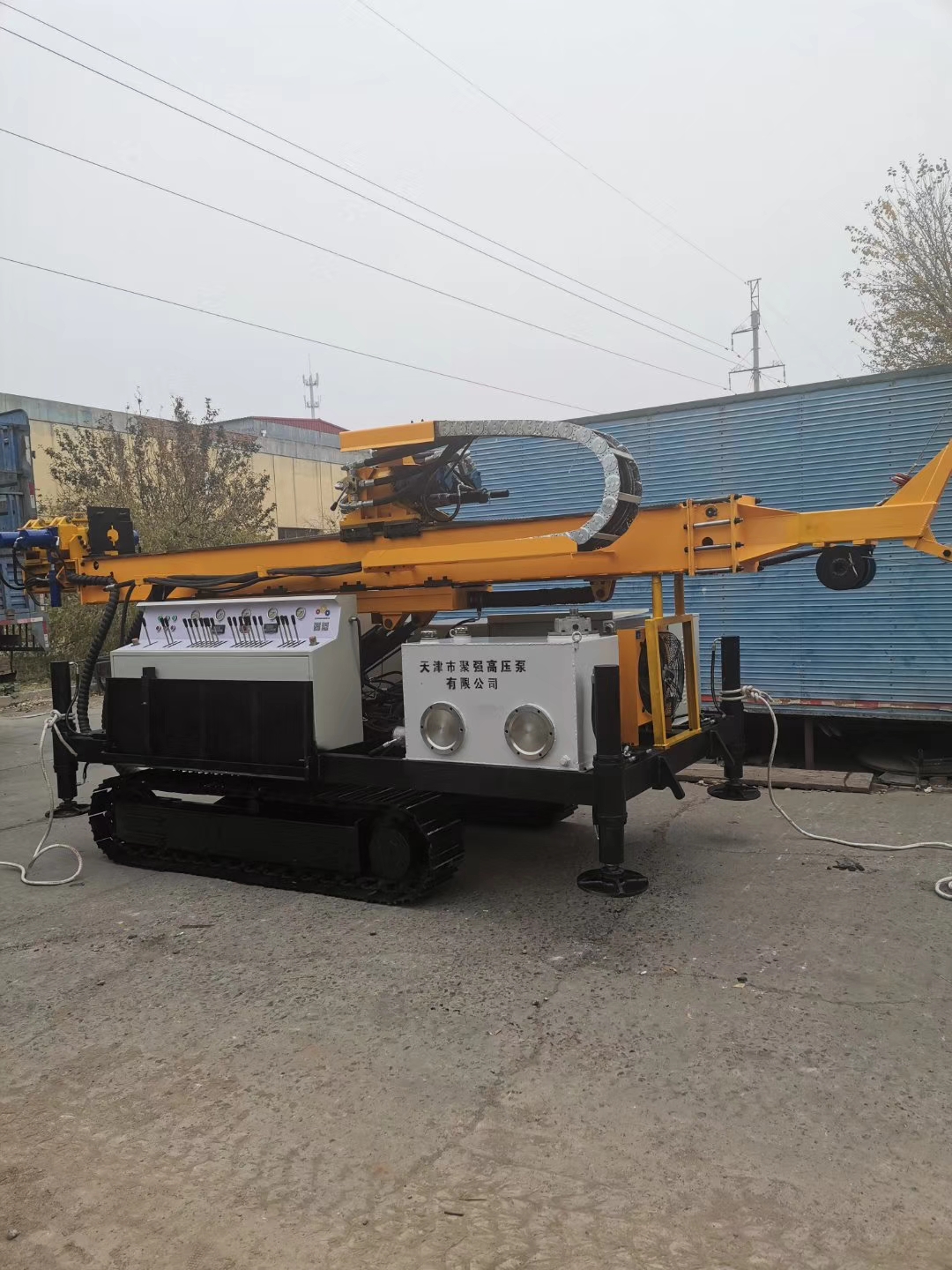

天津聚強為您推薦：XPL-60B和XPL-80A履帶鉆機，移動方便快捷，配備的鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置。動力頭行程長，可接3米鉆桿，減少輔助時間。其它型號有SP-30系列鉆機，XPB-20B液壓步履鉆機,XPL-50履帶鉆機歡迎各地客戶來公司洽談業務！
天津市聚強高壓泵有限公司經營：高壓注漿泵，低壓灌漿泵，砂漿泵，雙液注漿泵，往復泵，旋噴鉆機，旋噴樁機，單管旋噴鉆機，雙管旋噴鉆機，三重管旋噴樁機，擺噴鉆機，定噴鉆機，水平旋噴鉆機，履帶式旋噴樁機，全液壓步履鉆機，高噴臺車，高壓旋噴成套設備，止水帷幕樁機，工程鉆機，地基處理鉆機，高壓泵配件，旋噴鉆機配件等；公司有專業的施工隊伍，在實際施工中不斷完善我們的產品，使之更適合現場的環境。
我公司專業生產單雙三管高壓旋噴樁機全套設備，單雙三管旋噴鉆機，高壓注漿泵，低壓灌漿泵，雙液注漿泵，高壓泵配件，旋噴鉆機配件；公司有專業的施工隊伍，在實際施工中不斷完善我們的產品，使之更適合現場的環境。


高壓噴射注漿適用條件：
高壓噴射注漿法適用于處理淤泥。淤泥質土、流塑、軟塑或可塑粘性土、粉土、砂土、黃土、素填土和碎石土等地基。當土中含有較多的大粒徑石塊、大量植物根莖或有較高的有機質時，以及地下水流速過大和已涌水的工程，應根據現場試驗結果確定其適用性。
