直線滑塊軸承光軸滑塊軸承光軸廠家直銷

[滑塊軸承光軸

線性導軌

直線光軸

直線滑塊

直線軸承支撐座]

東莞市直線滑塊軸承光軸廠家

價格： 電議

物流： 廣東東莞市| 賣家支付運費

可銷售總量： 1000件

手機： 13424712939 郵箱： 472971243@qq.com

傳真： 尚未完善 地址： 廣東東莞市

在線詢盤聯系廠家：13424712939

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[滑塊軸承光軸線性導軌直線光軸直線滑塊直線軸承支撐座]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（直線滑塊軸承光軸滑塊軸承光軸廠家直銷）

品牌： 其他
型號： -
加工定制： 是
是否標準件： 標準件
樣品或現貨： 現貨
是否進口： 進口
用途： 其他
材質： 其他
尺寸： 可按需定制
鄧勇明： 東莞市皓泰傳動技術有限公司

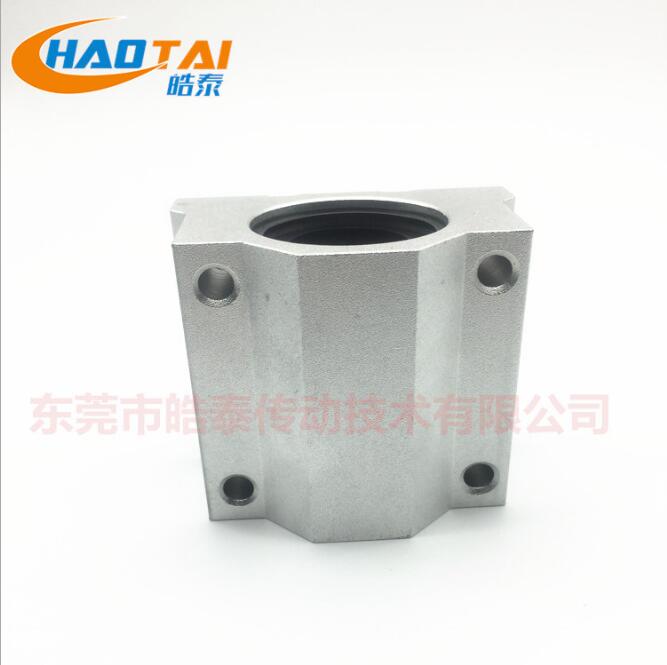

訂貨號	77	品牌	HAOTAI	型號	SCS12
舊型號	12	內徑	12（mm）	外徑	34（mm）
厚度	34（mm）	保持架及其材料	L輕合金實體	重量	0.2（kg）
用途	通用	滾動體類型	圓柱滾子	滾動體列數	多列
滾道類型	12	使用特性	耐腐蝕	軸承材質	高溫軸承鋼
樣品或現貨	現貨	密封蓋	無密封	滾動體	鋼球
組配方式	由于產品型號眾多,此價格為虛擬價格,無法一一編輯單個鏈接,拍前請咨詢客服改價,SCS直線軸承	是否跨境貨源	否	貨號	1401
系列	多列	圓柱軸承	直線軸承	軸承	SCS鋁合金軸承

廠家直銷，庫存充足，可按客戶要求加工定制

常用規格，標準件、常規型號當天發貨

滾珠絲桿支撐座功能特點

滾珠絲桿支撐座是支撐連接絲桿和電機的軸承支撐座，支撐座一般分：固定側（后加K表示如BK12）和支撐單元裝（用F表示如BF12）它們都有用預壓調整的JIS5級的角接觸球軸承。

滾珠絲桿支撐座，裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性、高精度的穩定的回轉性能。

支撐側的支撐單元使用深溝球軸承。支撐單元如EK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。

（1）軸承的采用

考慮到與滾珠螺桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，超小型支撐單元EK6、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。

（2）支撐單元的形狀

支撐單元有角型和圓型系列，可根據用途選擇。

（3）小型且安裝簡便

支撐單元是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度

滾珠絲桿支撐座種類

編輯

滾珠絲桿支撐座的種類主要有

1. 絲桿支撐座－FK

標準支撐座，規格與THK相同。為滾珠絲桿兩側支撐座。

2. 重負荷支撐座－WBK

標準支撐座，規格與NSK相同。為滾珠絲桿兩側重負荷型支撐座。

3. 螺母支座－MGD

滾珠絲桿用的標準螺母支撐座。

4.螺帽支座－MC

滾珠絲桿用的標準螺母支撐座。

5. 鎖固螺帽（RN）

標準支撐座，規格與THK相同。為滾珠絲桿兩側支撐座。

6. 絲桿支撐座－AK

標準支撐座，規格與THK相同。為滾珠絲桿兩側支撐座。

7. 絲桿支撐座－EK

標準支撐座，規格與THK相同。為滾珠絲桿兩側支撐座。

8. 絲桿支撐座－BK

標準品絲桿支撐座，規格與THK相同。為滾珠絲桿兩側支撐座。

滾珠絲桿支撐座安裝方法

編輯

滾珠絲桿支撐座結構及安裝

◎支撐座有8個型號，對標準滾珠螺桿庫存品的軸端、成品，預備了標準化的支撐座

EK、 EF、FK、FF型，對一般滾珠螺桿預備了標準支撐座AK、AF、BK、BF型。

固定側裝有經預壓調整的JIS5級或P0級的角接觸滾珠軸承，可依選用螺桿等級做最符

合經濟的搭配。

高精度穩定的回轉性能。

◎支撐側使用深溝槽滾珠軸承。

◎支撐座EK、BK、FK和AK型的內部軸承含有適量的鋰皂基潤滑脂，用特殊密封。所以

這些型號能夠長期使用。

安裝程序

安裝支撐座

(1)將固定側安裝到螺桿上。

(2)將固定側插入，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。

(3)支撐側軸承用止動環固定到螺桿軸上，并裝入支撐側支撐座。

注1：請勿將支撐單元拆解。

注2：螺桿軸插入支撐單元時，注意請不要將油密封墊片的凸緣球翻。

注3：用內六角固定螺栓壓緊墊塊時，為防止松弛請將內六角固定螺栓涂上粘結劑*再擰緊。

另外在嚴酷的條件下使用時，還必須采取措施防止其他零部件的松池，詳細情況請與HCH上海漢承聯系。

工作臺程基座上的安裝

(1)使用支座把滾珠螺桿螺帽安裝在工作臺時，將螺帽插入支座并暫時擰緊。

(2)將固定側暫時擰緊到基座上。

這時，請將工作臺靠近固定側支撐單元并對準軸中心，調整工作臺使基能平滑移動。

◎以固定側為基準時，請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙。

◎以工作臺為基準時，用薄墊片調整（角型支撐單元用）、或?qū)⒙菝蓖獗砻媾c安裝部內面之間

留一定間隙（圓型支撐座用）進行調整。

(3)將工作臺靠近固定側支撐單元，并對準軸中心，使工作臺往返數次，一直調整到螺帽整個行

程都能平滑運動，并暫時將支撐座擰緊在基座上。

確認精度及完全擰緊支撐單元

◎用千分表一邊測試滾珠螺桿軸端的擺動及軸向間隙，一邊按順序完全擰緊滾珠螺桿的螺帽、

螺帽支座、固定側、支撐側。

與馬達的連接

(1).將馬達支座安裝到基座上。

(2).用聯軸節將將馬達與滾珠螺桿連接起來。(注意安裝精度)

(3).請注意進行充分的試車運行。
