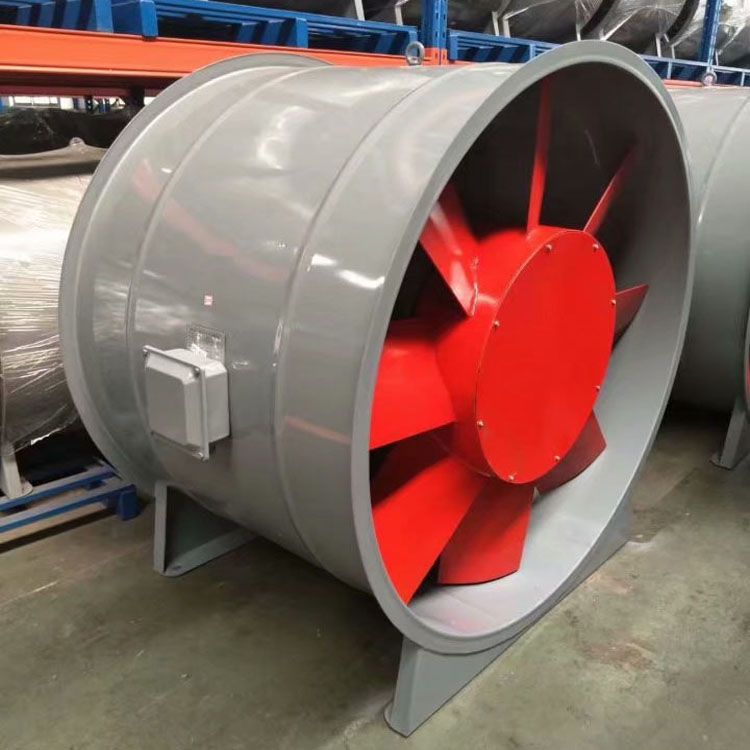

JGF型消防排煙風機

1 產品概述：JGF軸流式消防排煙風機 1.1．JGF型軸流式消防排煙屋頂風機，其基本形式為軸流屋頂式結構，電機采用耐高溫電機，產品按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，通過消防產品合格評定中心3C強制性認證，可在介質溫度280℃。高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續20小時／次不損壞，可通風排煙兩用。 1.2．產品分類 JGF消防屋頂排煙風機按直徑分為500～1800mm，14種規格，風量為6000 ~135000 m?/h，全壓為110~300Pa。按調速方式分單速、雙速、變頻（風機電機采用變頻電機，配變頻控制器，實行變頻調速，以適應不同工況需要，建議調節頻率鎖定在25Hz～50Hz）。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。 1.3．風機根據用戶需要可配手動或電動調節閥門、自垂百葉等。 2 工作條件 工作溫度：-20~+45℃； 耐 高 溫：100℃°（可連續20小時）； 280℃°（可連續60分鐘）； 濕度：小于99%； 介質條件：空氣（含塵量不超過100mg/m? ）； 工作電源：三相380V/50Hz。 3 應用 風機可廣泛應用于高屋建筑、工礦企業、電站、車站、體育館等通風排煙場所。 4 配置 4.1．標準配置 ●葉輪； ●電機； ●底腳； ●機殼（風筒、電機支架）； ●鋼制風帽或玻璃鋼風帽。 4.2．備選件及附件（訂貨時注明是否購買） ※控制箱； ※自垂百葉； ※防鳥網； ※安全網。 5 加工工藝 5.1、風機葉輪：固定角度屋頂風機風機葉輪十字架為鋼制沖壓下料，液壓成形，葉片為鋁合金沖壓后液壓成形，葉片與十字架鉚接裝配成形；可變角度屋頂風機葉輪十字架為鋁壓鑄成型，葉片為鋁合金沖壓后液壓成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。 5.2、外筒法蘭為采用整體旋壓翻邊而成。
