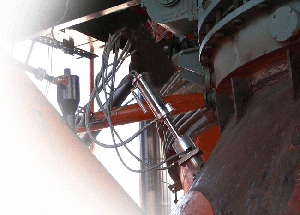

HC-GL高爐料面紅外攝像儀 HC-GL高爐料面紅外攝像儀

HC—GL高爐料面紅外攝像儀采用特種全封閉防水、防塵、耐高溫攝像探頭，通過冷卻水套插入高爐內部，爐殼鋼板上開孔直徑僅為120mm。采用水冷和氮氣（或其它惰性氣體）保證攝像頭在高溫、高壓、高塵、潮濕的爐內穩定地在線工作。設備在超溫、停水、停氣、停電的情況下，自動報警，有效的保護設備不被燒壞，提高設備的使用壽命。探頭伸進時通過水冷套的小孔成像，提高了設備的密封性。由于觀察孔小，防護氣體的用量很少，運行費用低 該設備采用攝像機獲取圖像，CCD芯片具有可見光和紅外光雙重功能，且壽命長。本設備在高爐（140m3－4000m3、有鐘或無鐘爐頂）投入使用，在開爐裝料過程中，爐頂攝像儀攝錄下了裝料的全部情況，測量了料流軌跡和料面形狀。開爐后看到溜槽運動和布料過程，看到料面情況、中心氣流與邊緣氣流的分布狀況，及管道、塌料、坐料和料面偏斜等爐內現象。 該設備技術特點：維護方便，觀察視角范圍廣及設備的安全性、可靠性、連續穩定的工作時間，是爐頂料面紅外攝像的產品。 西昌特鋼1號高爐用料面紅外攝像儀的圖像信息指導開爐操作，使高爐迅速達產，并保持高爐長期穩定順行，取得了明顯的使用效果。 江蘇永鋼集團1號、2號、3號高爐使用料面紅外攝像儀后，高爐工長在操作室的監視器上看到溜槽運動和布料過程，看到料面情況、中心氣流與邊緣氣流的分布狀況，看到了管道、塌料、坐料和料面偏斜等爐內現象。料面紅外攝像電視已經成為高爐工長及時獲取爐內信息指導高爐操作的重要工具。 主要技術特點如下： 適用于高爐料面紅外監視 螺旋風幕設計，長時間不結灰 整體不銹鋼材料，耐腐耐溫 停電、停氣、超溫時能自動報警 極低照度下觀察視角范圍廣 不休風時可現場退出維護 嚴格的質量控制和快速的服務響應 性能指標： 型號　摘要　　　 HC—GL高爐料面紅外攝像儀 技術參數 產品特點 適用于高爐料面紅外監視，長時間不結灰 使用環境溫度 爐內溫度 ≦2000℃ 控制系統 ≦70℃ 控制裝置 現場控制 停電，停氣，超溫時能自動報警 供電要求 供電電壓 AC220V±10% 供電頻率 50Hz 供氣要求 壓縮氮氣入口壓力 0.3~0.7MPa 壓縮氮氣入口溫度 ≦35℃ 壓縮氮氣最小流量 0.1~0.4M?/min 圖象指標 分辨率 480線 信噪比 42db 視 場 角 隨機配置 17°-81C° 電纜配置 電源電纜 V3×1 視頻電纜 SYV-75-5 控制電纜 V3×0.5 基板用冷卻水要求 流量 0.2M?/h 渦旋冷管 壓縮氮氣入口大于0.35MP時，壓縮氮氣出口溫差為23度 安裝距離 控制裝置到退出裝置最遠為10M，中心控制到現場最遠為250M。 （采用數字傳輸，不限傳距離）
