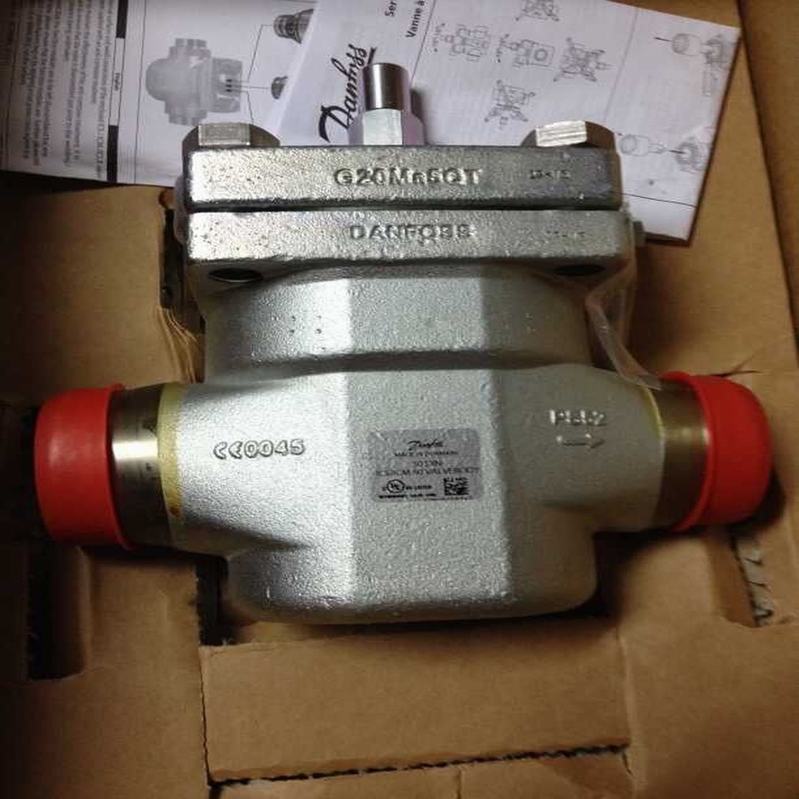

丹佛斯ICS3-50-DN65-ICS3-100ANSI蒸發壓力調節閥

丹佛斯ICS3-50-DN65-ICS3-100ANSI蒸發壓力調節閥的性能特點

■ 為工業制冷應用場合設計，大工作壓力 52
bar / 754 psi g
■ ICS 25-150：適用于包括氨、二氧化碳在內的
常見制冷劑及無腐蝕性的氣、液體
■ 直接焊接接口
■ 連接方式包括對接焊，承插焊，釬焊以及螺
紋連接耐低溫碳鋼閥體
■ 設計緊湊，重量輕
■ 閥芯優化設計配備 V型流口，以確保在部分負
荷時提供佳的調節能力
■ 對功能模塊進行了QPQ表面處理（發黑處理），
鋼質活塞環使閥門具有的調節精度
■ 模塊化設計的理念
– 每種閥體都有多種不同焊接方式和尺寸可選
– 僅需更換功能模塊就能完成閥門的更新
– 無需更換閥體，就可實現 ICS伺服閥與 ICM
電動閥之間的互相替換
■ 手動開啟功能
■ ICS 閥是一個多功能閥，可以同時安裝數個導
閥
■ 所有導閥采用螺紋連接，可直接旋擰于各種
尺寸的 ICS主閥上，不需要焊接或單獨的導管
連接
■ ICS主閥上可以連接壓力表，因此可以測量出
閥體進口壓力
■ ICS主閥閥蓋可以從任何方向安裝在閥體上而
不影響閥門的功能

丹佛斯ICS3-50-DN65-ICS3-100ANSI蒸發壓力調節閥的工作原理

ICS主閥是一個伺服控制的閥門。它的功能由導
閥所決定。根據所接的導閥，ICS主閥可以實現
連續調節或開關調節。手動閥桿可手動打開主
閥。I C S 主閥的開度由作用于活塞上下的壓差
(△ p=P2-P3)所決定，P2作用于伺服活塞 (3b)的
上方，P3作用于伺服活塞 (3b)的下方。
若△ p=0，主閥將完全關閉。
當△ p>0.20bar時，主閥將完全處于開啟狀態。
當△ p 在 0.07到 0.20bar之間時，ICS主閥將按
比例開啟。
ICS閥的 V形閥芯設計使得 ICS閥即使在很小的負
荷下也可以使伺服主閥保持優異的調節性能。
因?yàn)殚y桿 (3g)與功能模塊之間的間隙，P3與出
口壓力 P4平衡。因此 ICS 主閥的開度由作用于
伺服活塞上方的壓力 P2控制。P2等于或大于閥
后壓力 P4壓力。
P2 = P4 → 關閉
P2 = P4 + 0.2bar → 全開
P4、P2、P4 + 0.2bar→ 比例調節
作用在活塞上方的壓力 P2大值一般由 P1(閥
前壓力 )所決定。進口壓力 P1通過閥體和端蓋
內的通道 (1a，1b，2f，2b(導閥口 )2a，2d)作用
于伺服活塞 (3b)上。而位于 SI、SII及 P上導閥的
開度將會決定活塞上方壓力 P2的大小，也就決
定了主閥的開度。
